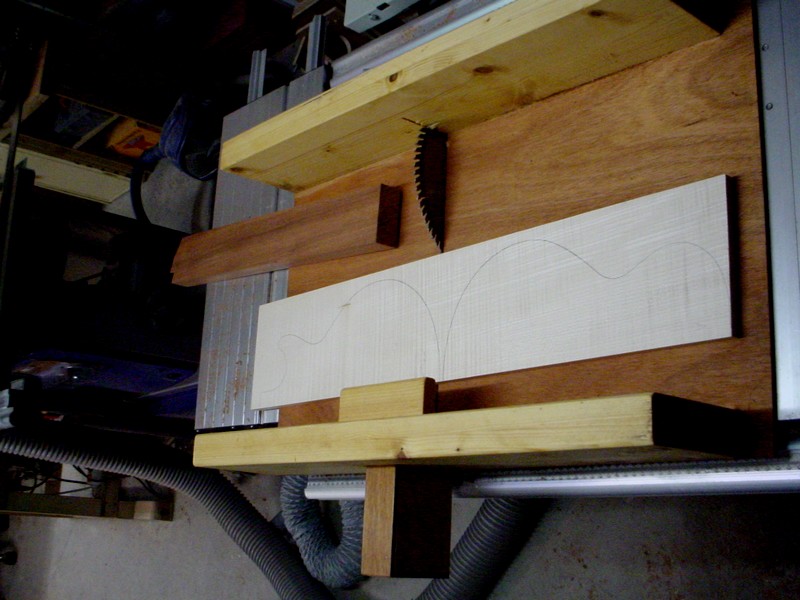

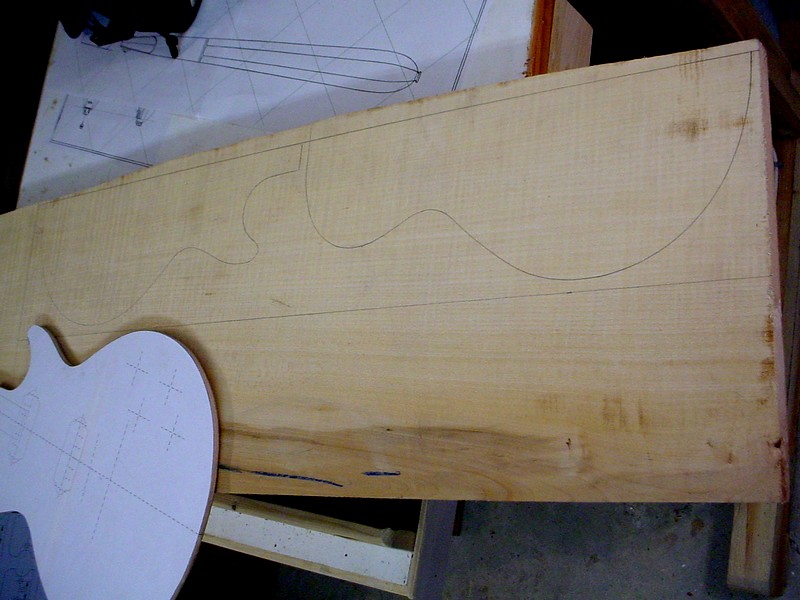

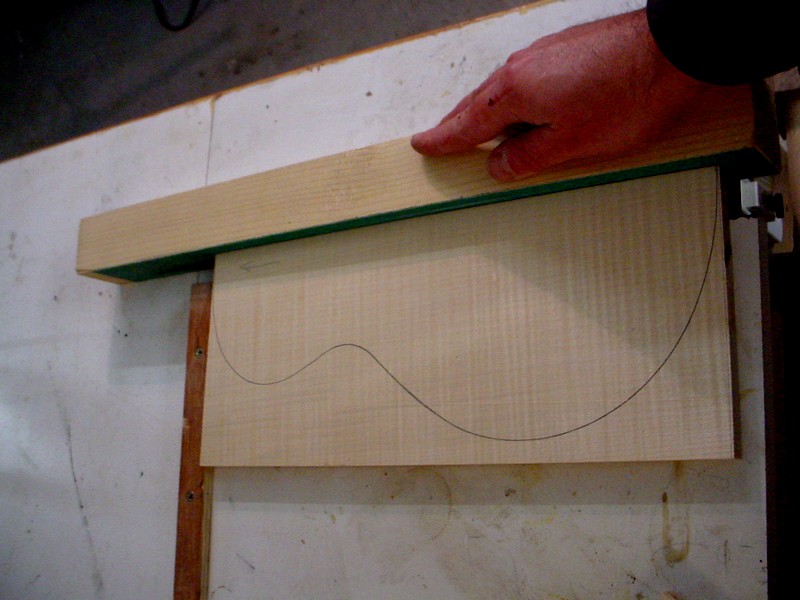

Placement sur l'érable, pour avoir la continuité des ondes.
Decoupe
Joint, dégau,rabot puis rayage avec du papier de vers

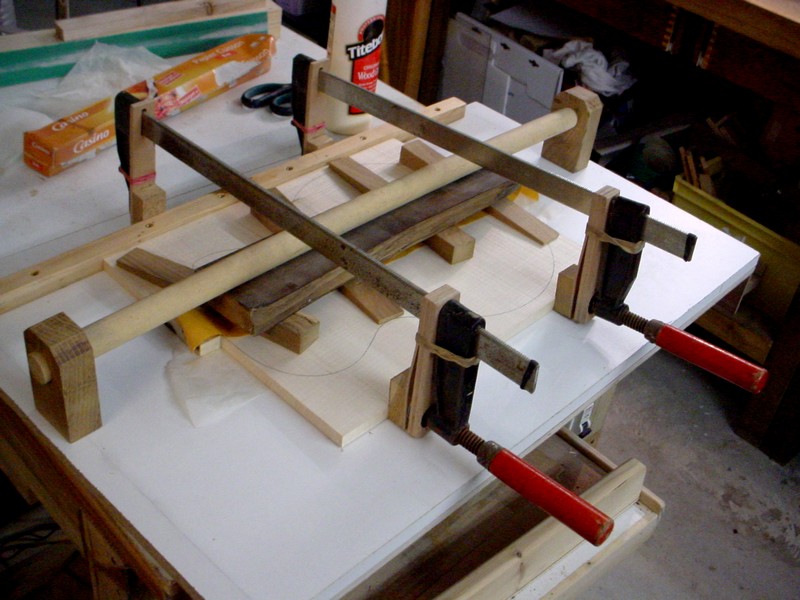

collage de la table

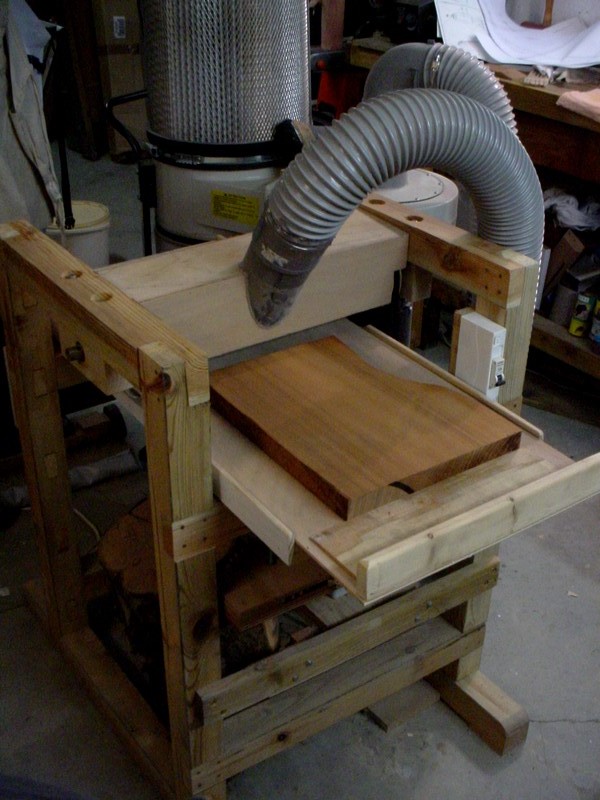

Mise à l'épaisseur du fond, monobloc

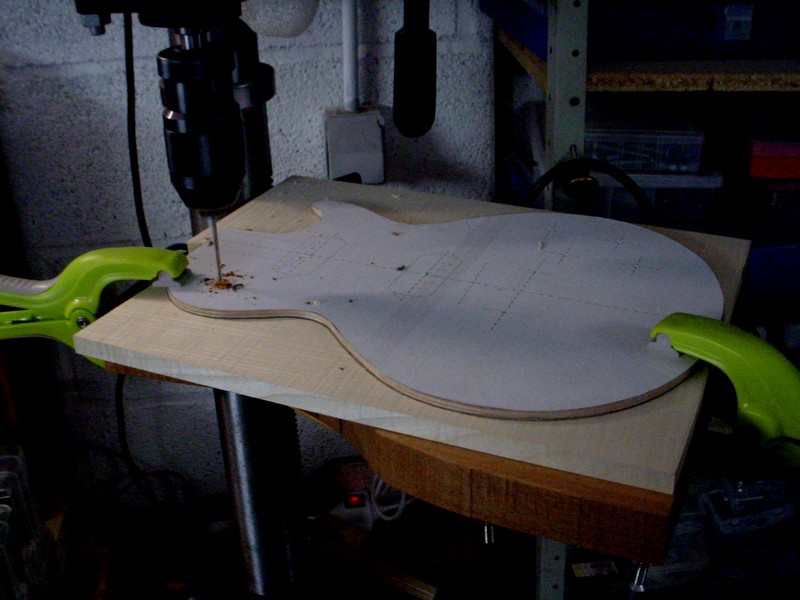

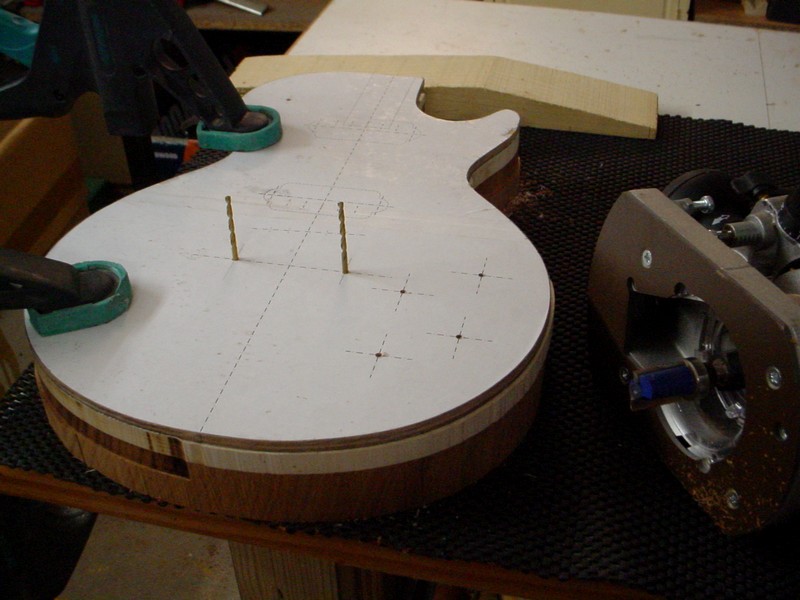

Indexation du gabarit sur les axes de trous traversant
Queues de forets utilisées comme index

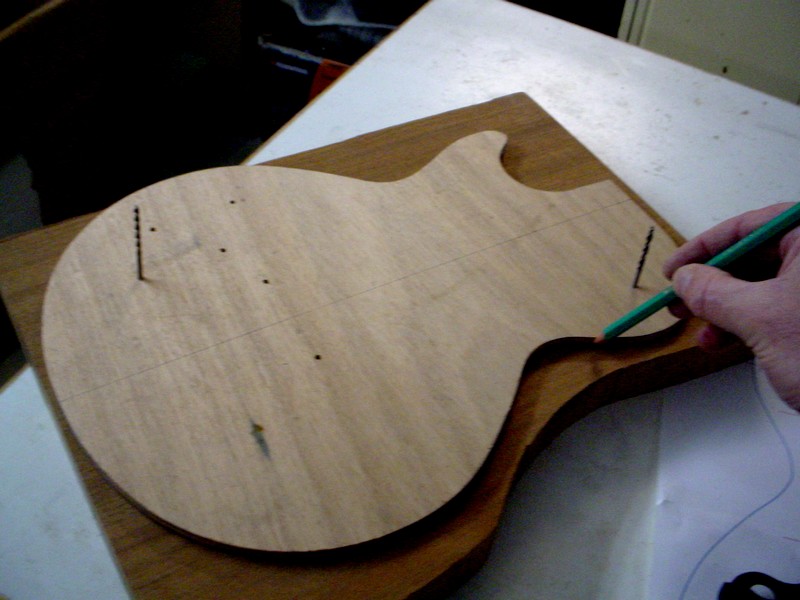

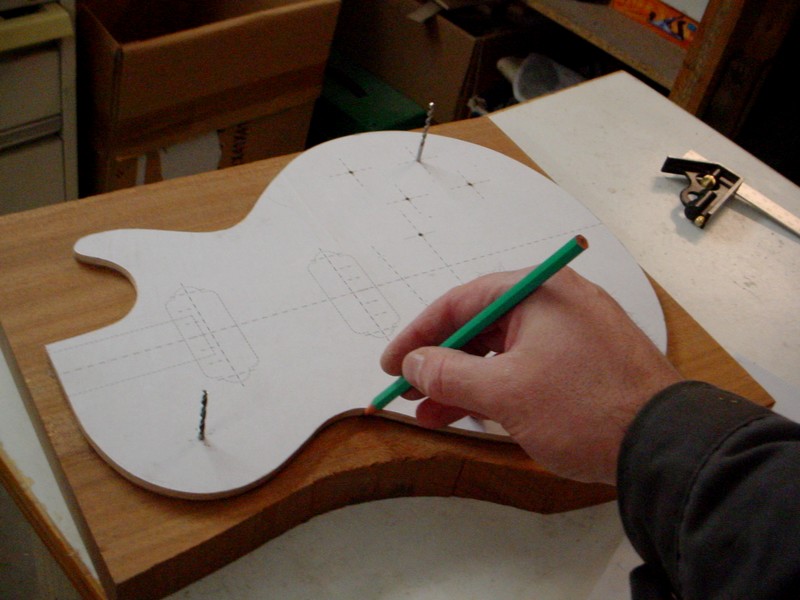

Traçage côté fond

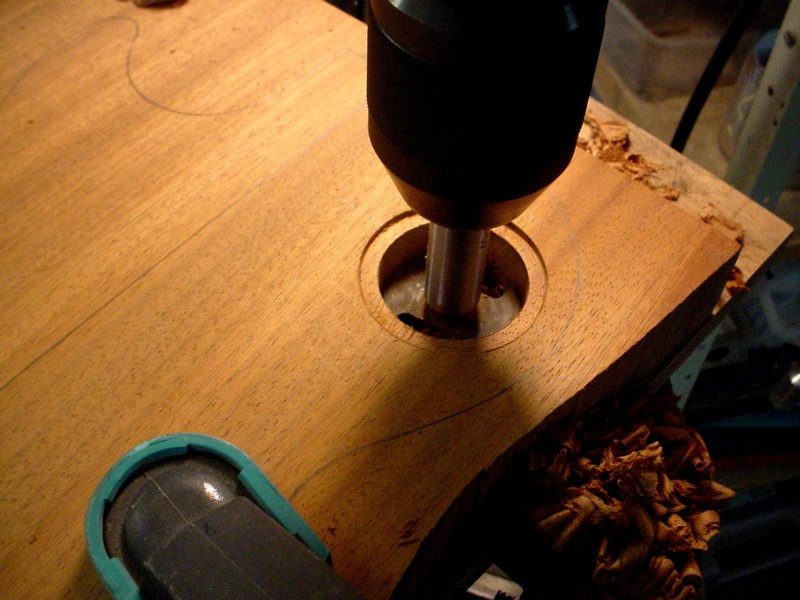

Le trou du toggle switch. La lèvre en premier.

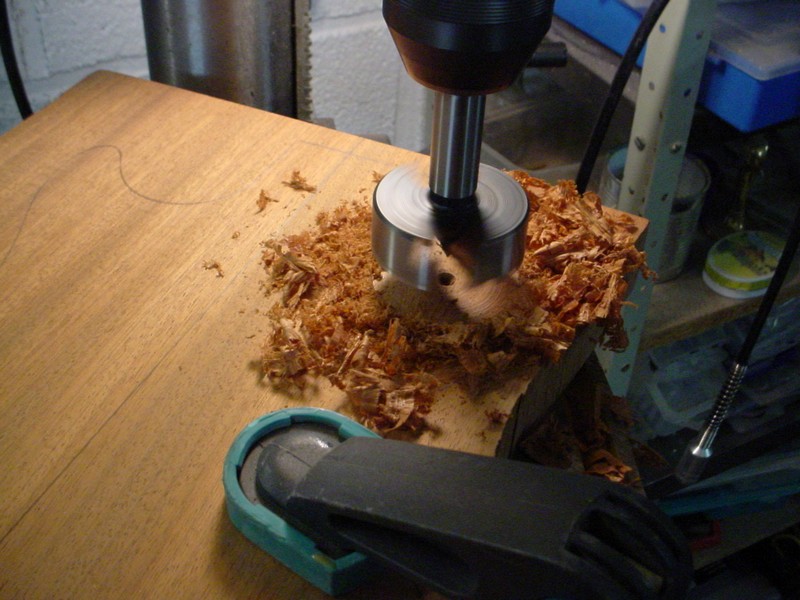

Puis le puits

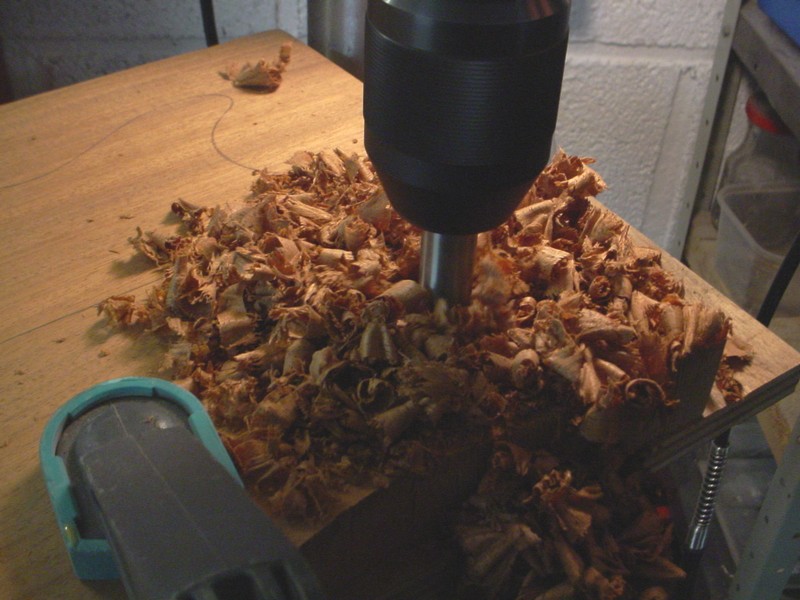

Sans les copeaux

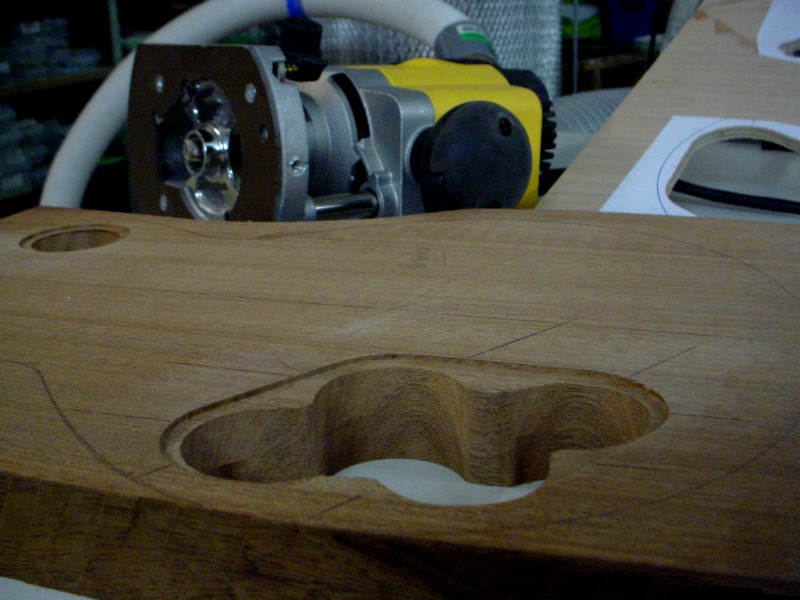

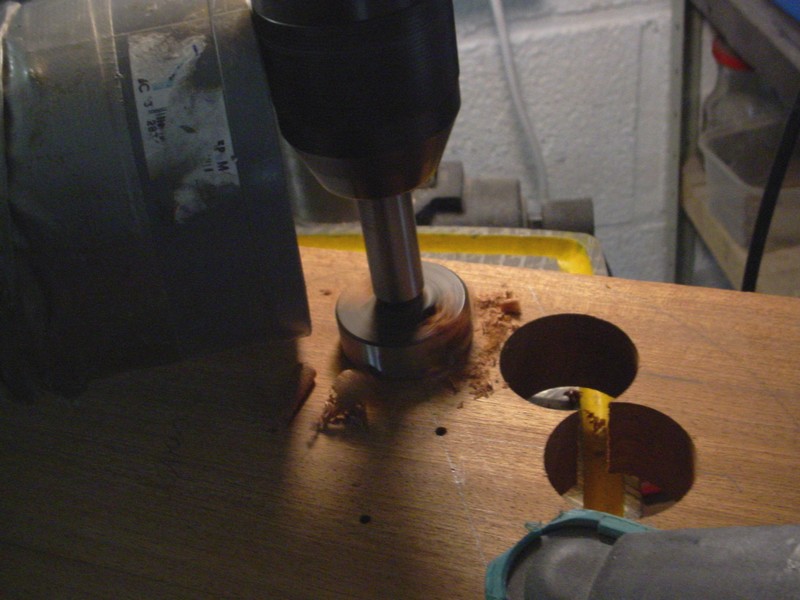

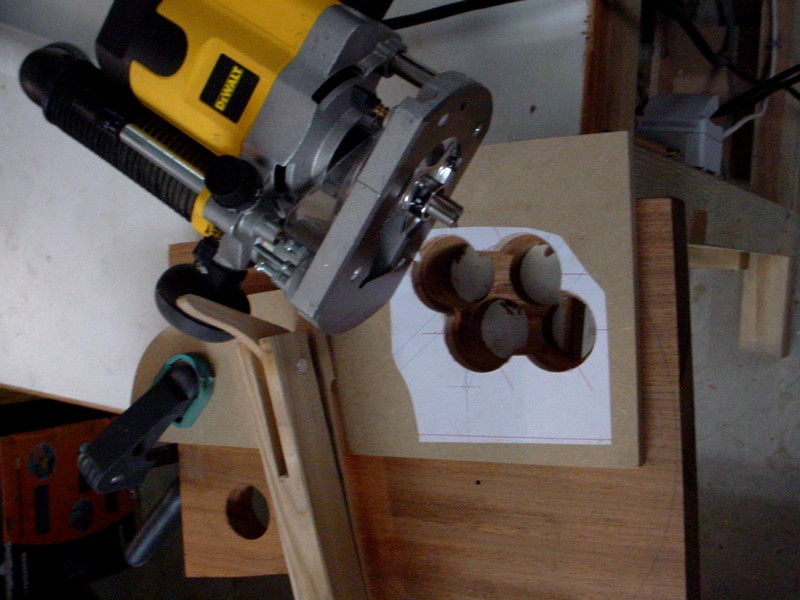

La cavité pour les potards
Le contour précis à la défonceuse, au gabarit.

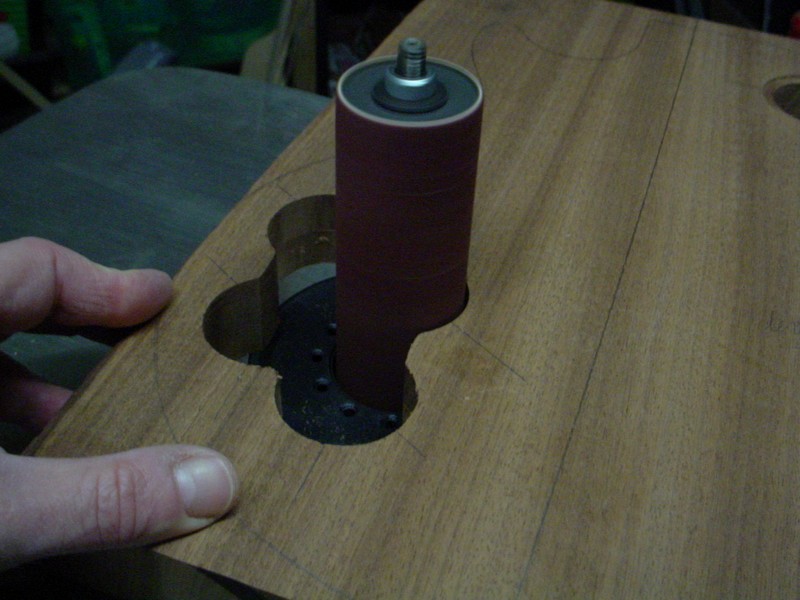

Le reste avec une fraise à copier, ponçage.

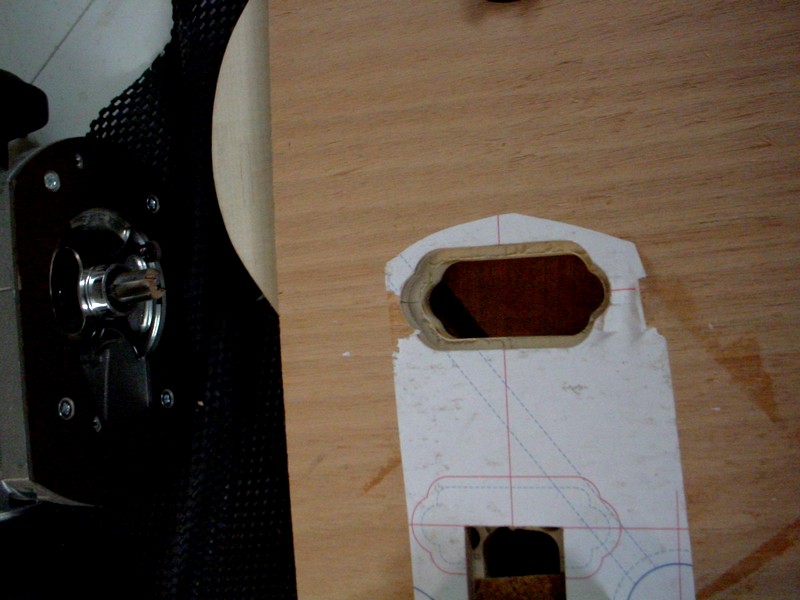

La lèvre avec un autre gabarit
Le canal diagonal

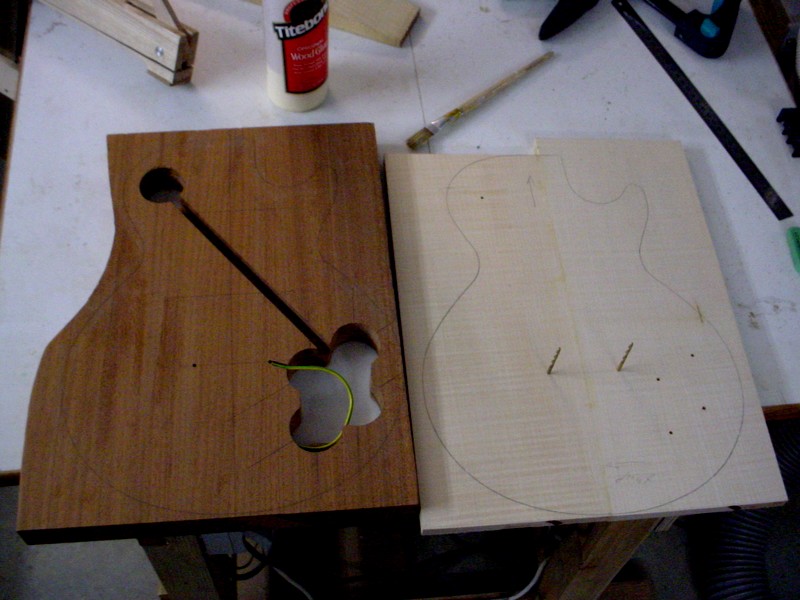

Le fil de mise à la masse du cordier, dans le trou de vis. Il faut y penser maintenant !

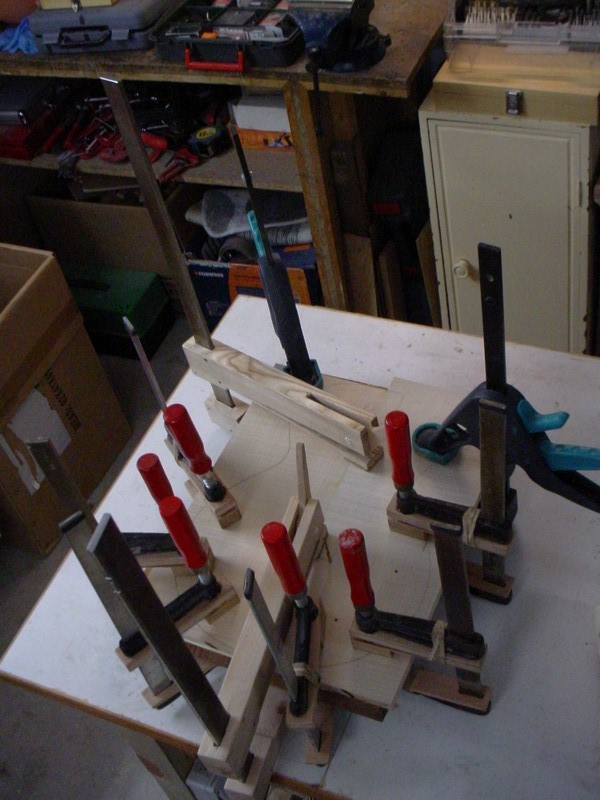

Collage table sur fond

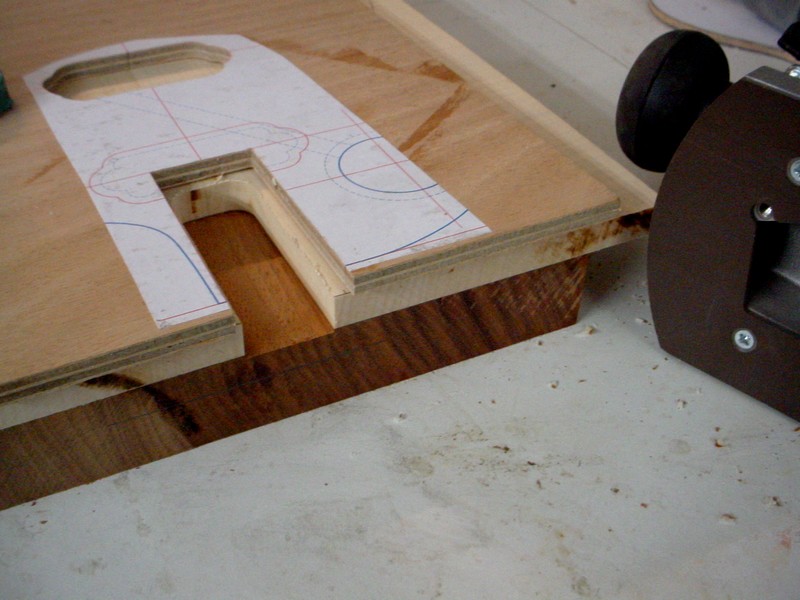

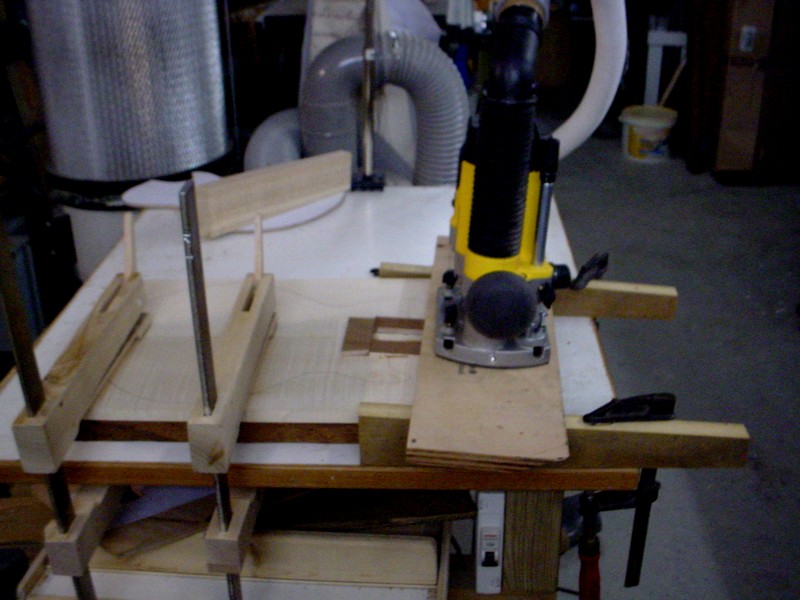

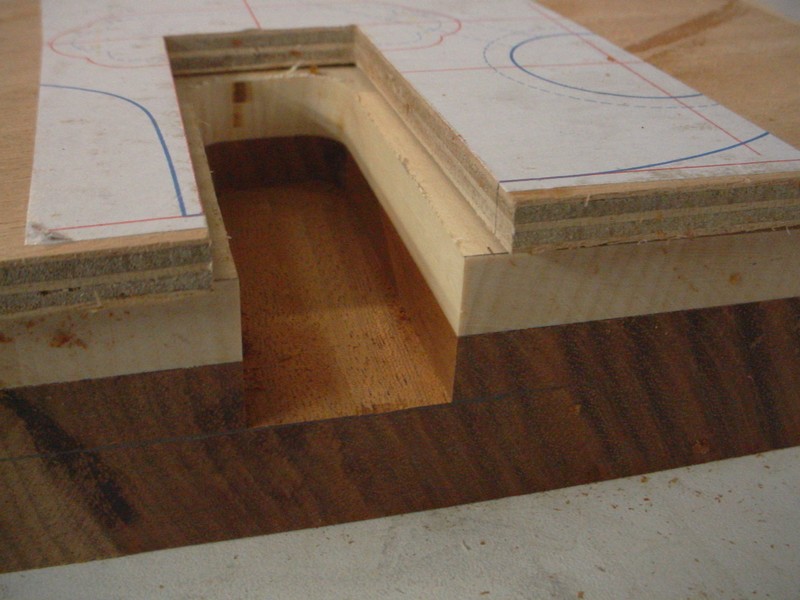

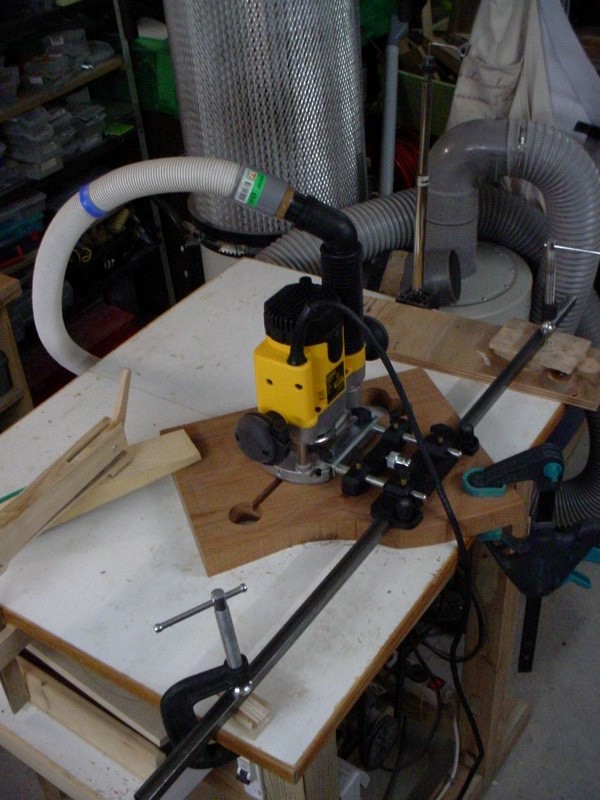

La mortaise, au gabarit.
Fond plat pour le moment.

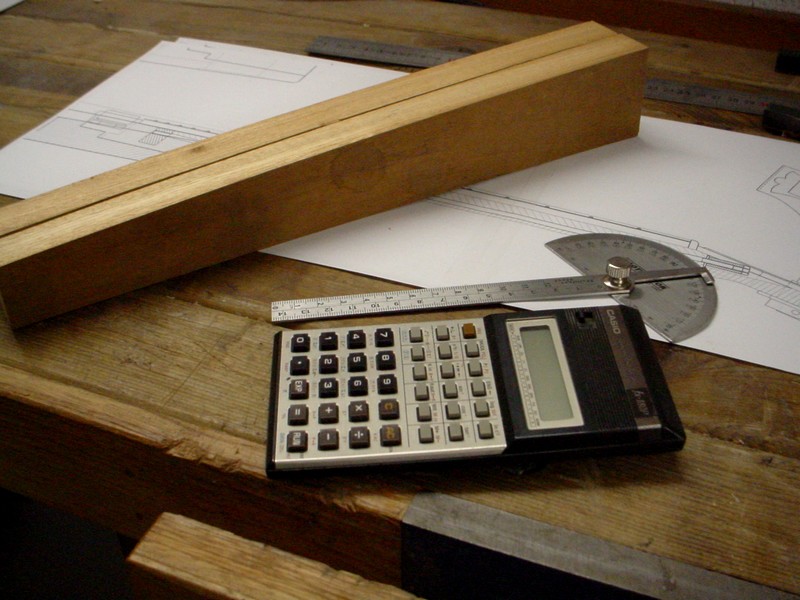

Decoupe de deux rampes à 3.5 °

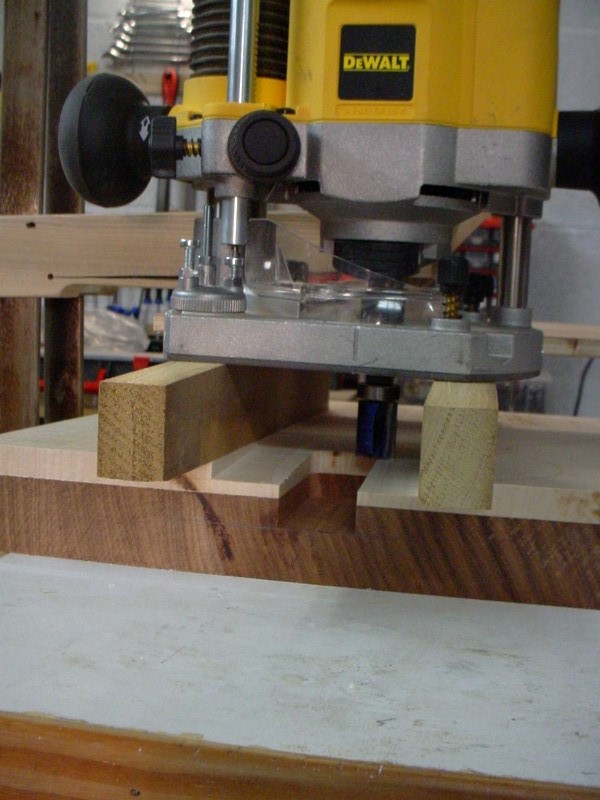

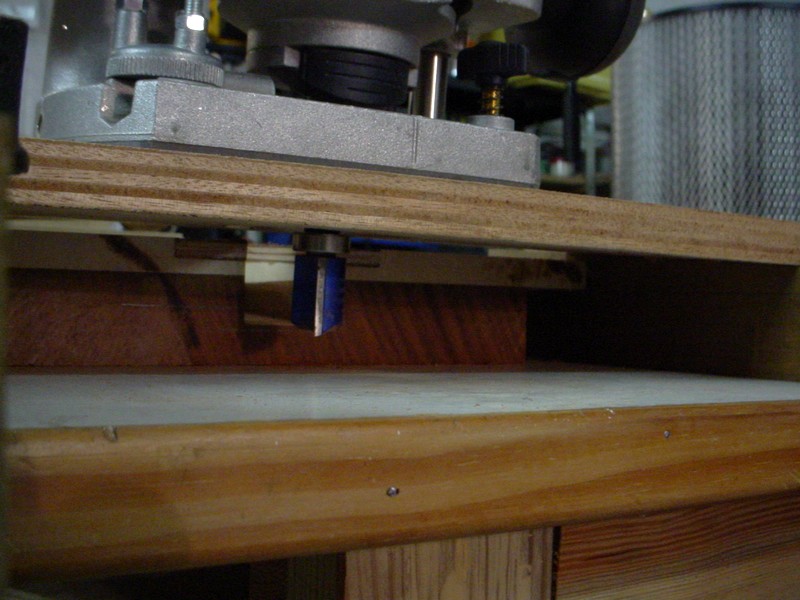

Utilisation des rampes et d'une fraise à affleurer pour le fond en pente.
Vue de côté
Fraise à affleurer

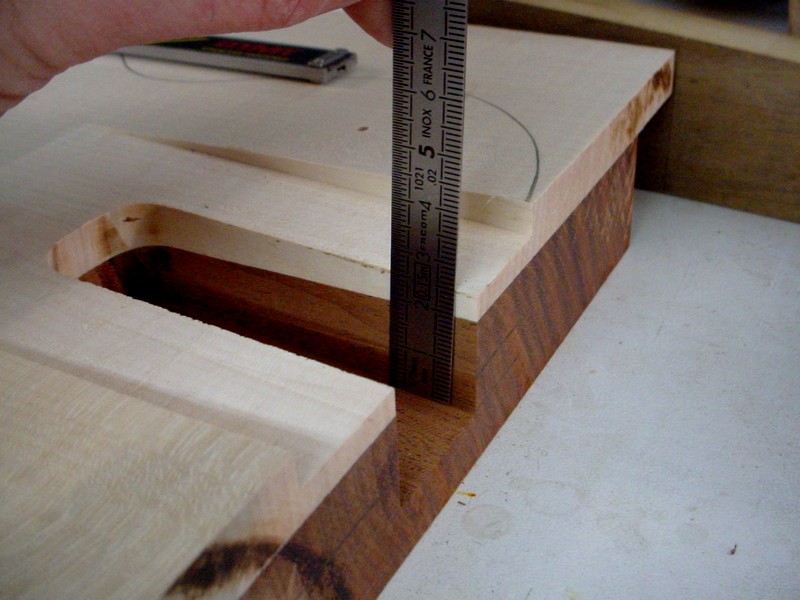

Mesure
La table maintenant, méthode des escaliers fraisés. Je ne découpe toujours pas le contour.

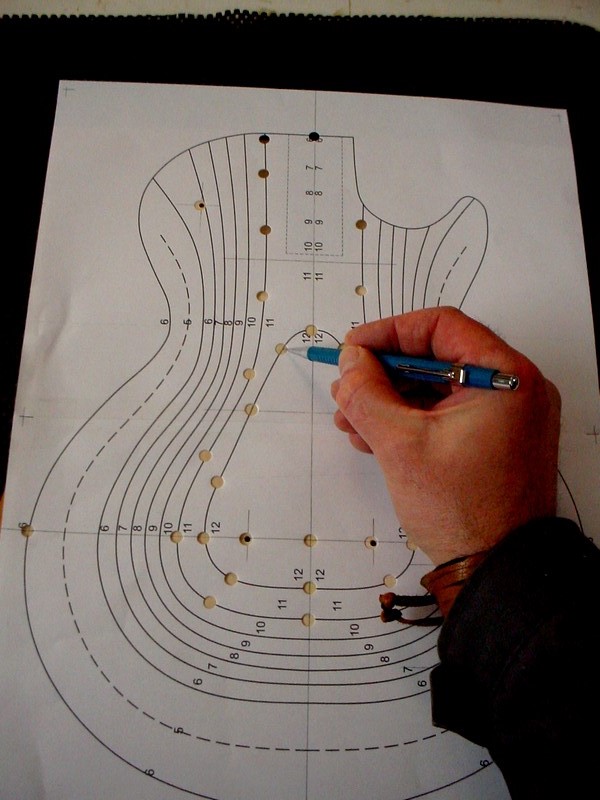

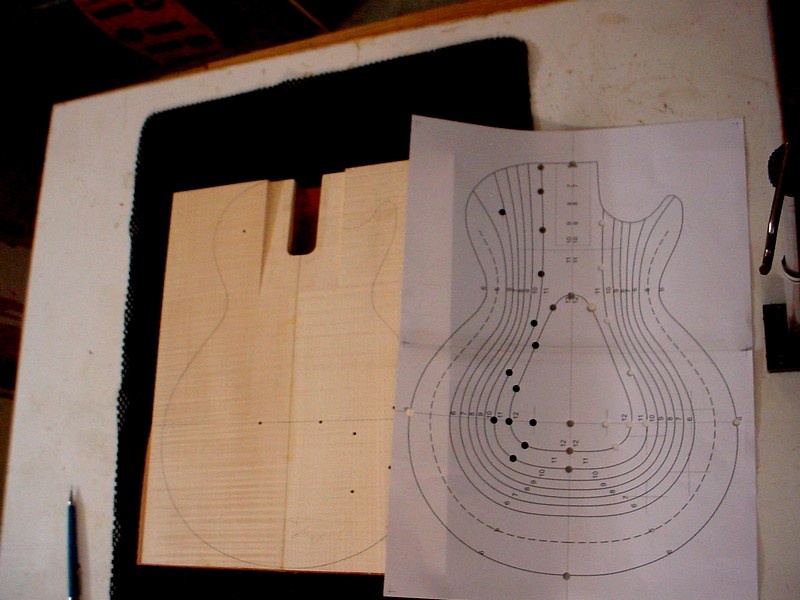

Report du tracé des courbes en faisant des trous dans le papier.

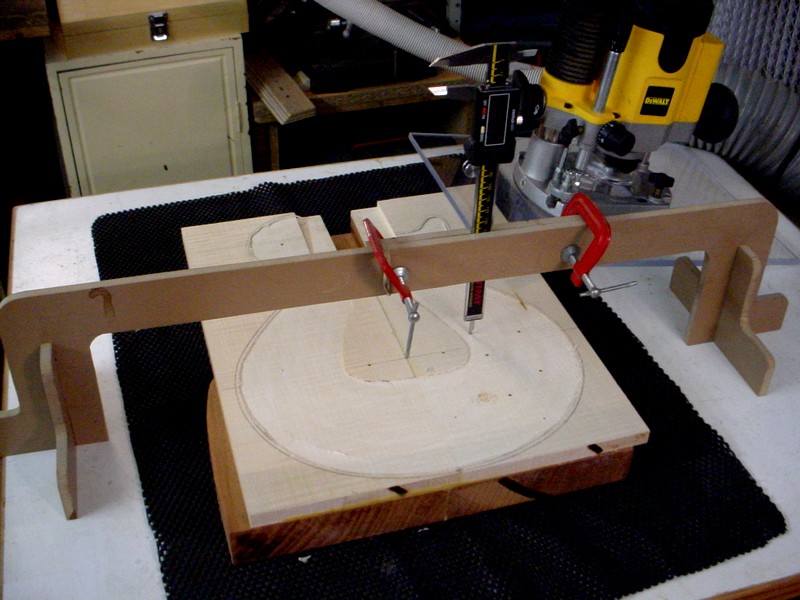

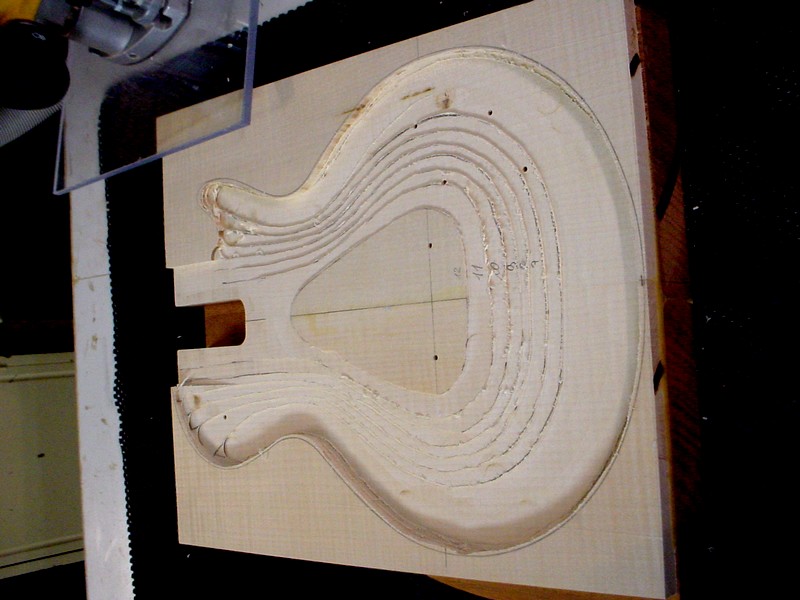

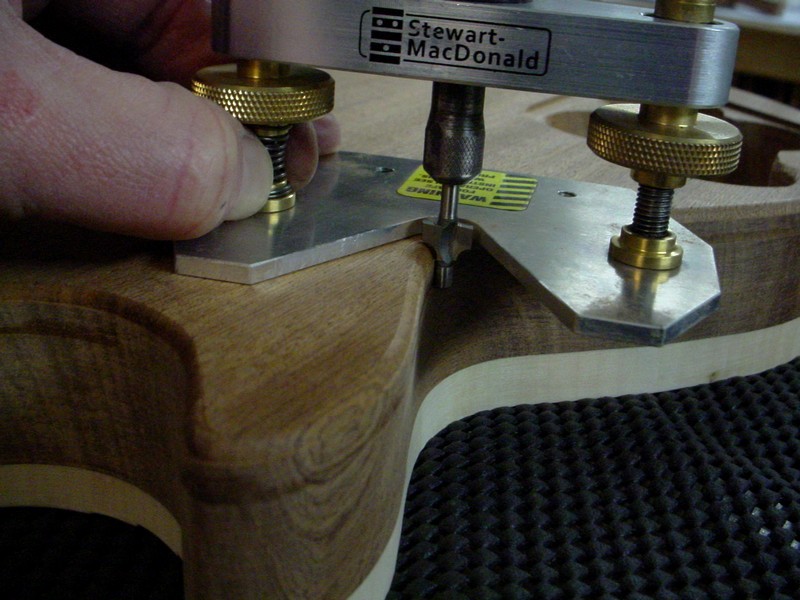

defonçage des escaliers, et utilisant une base large sur la défonceuse en plexiglas.contrôle de profondeur avec le pied à coulisse.
Résultat

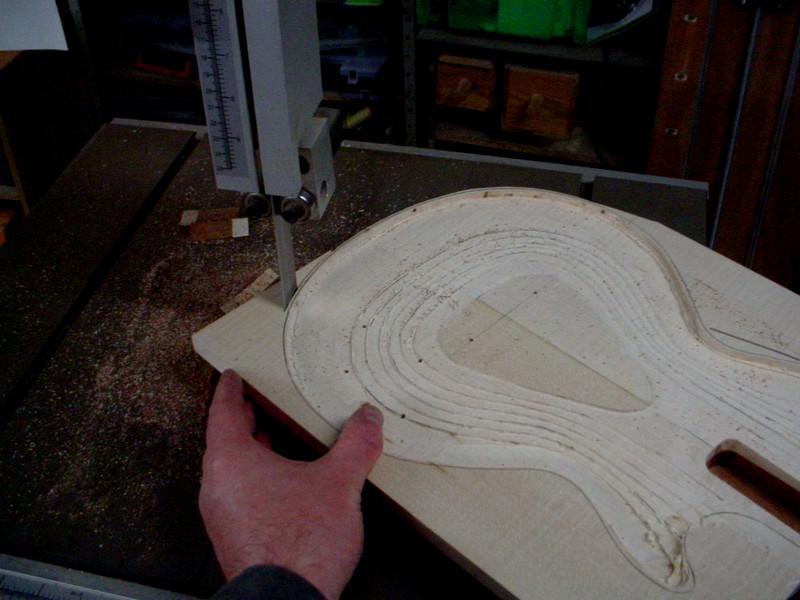

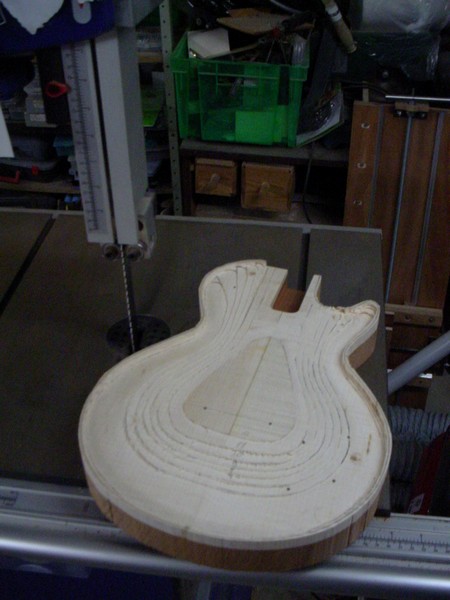

Enfin je coupe le contour,
mais j'ai gardé une petite marge à l'épaisseur max sur le pourtour, ce qui sera bien utile pour travailler à l'envers.
Marge aussi utile pour appliquer le gabarit et finir le contour à la fraise à copier.

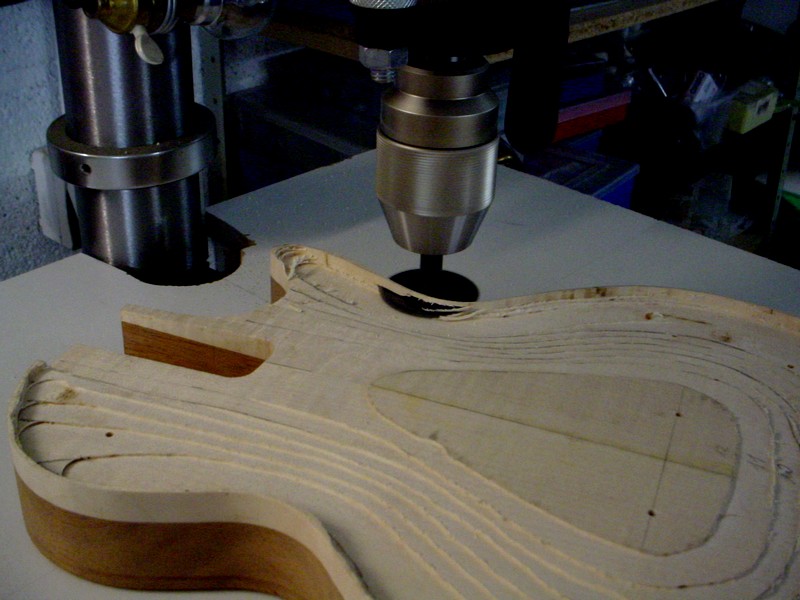

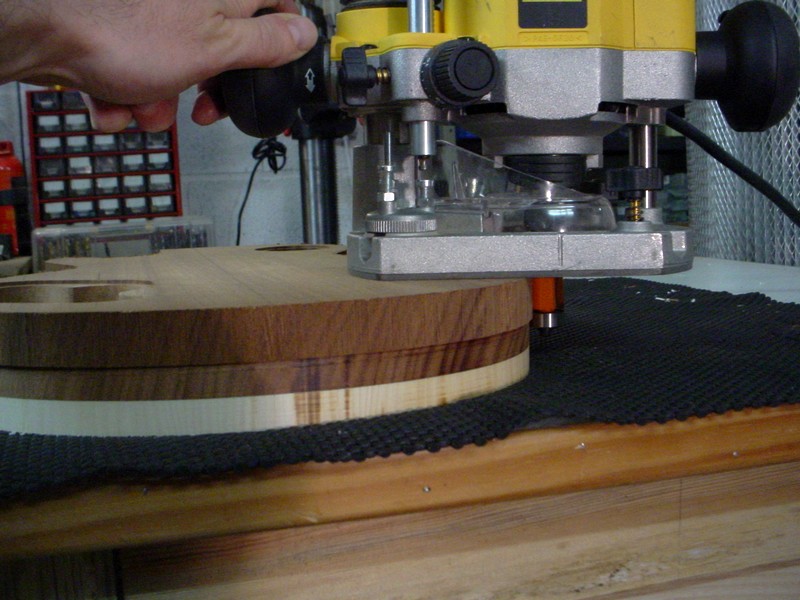

L'autre côté est rectifié avec une fraise à copier qui a un roulement en bout d'arbre.

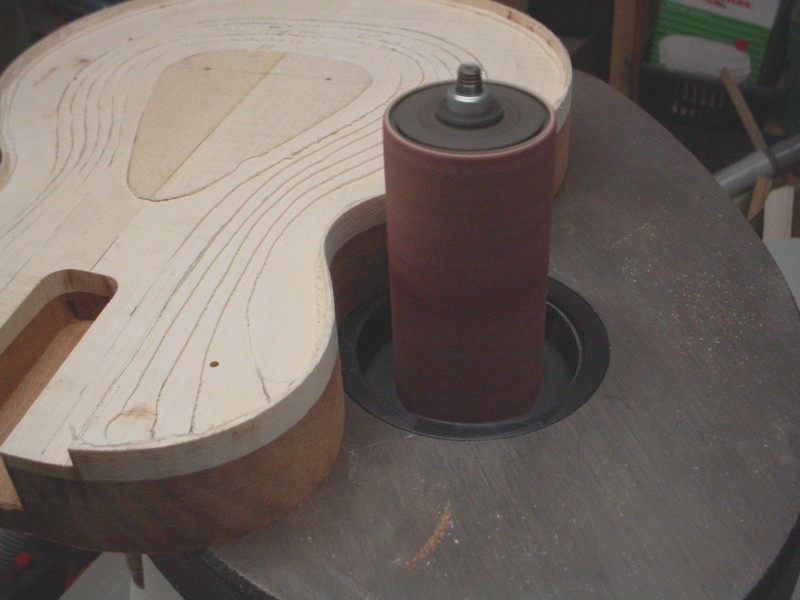

Ponçage au rouleau
Le quart de rond au dos
Découpe de la marge, pour la partie horizontale.

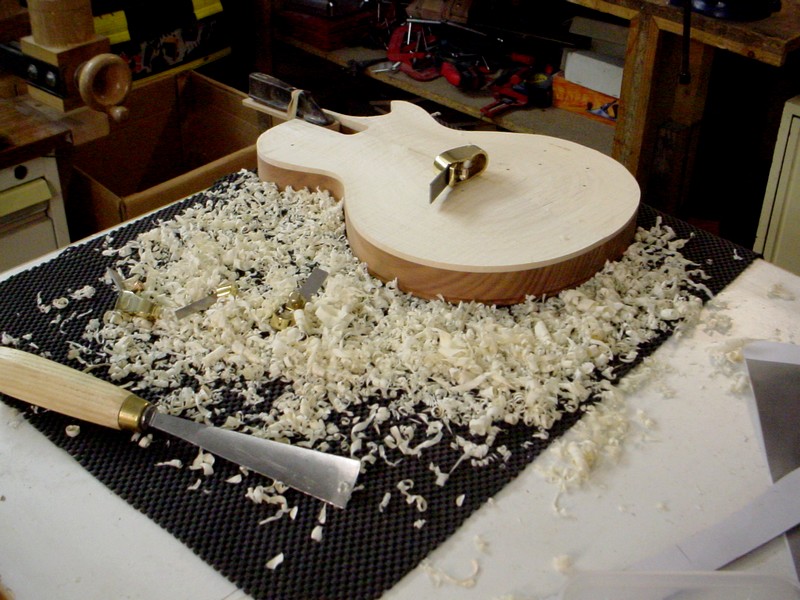

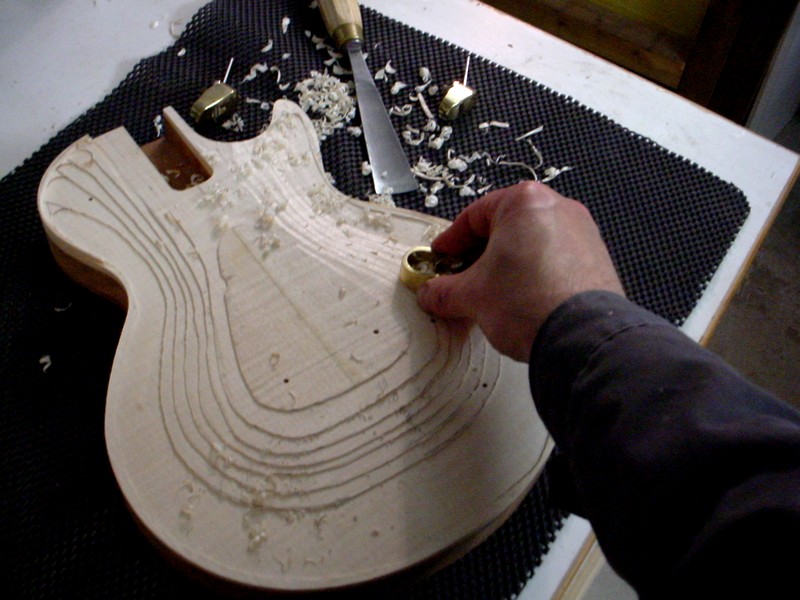

Façonnage de la table. Rabot noisette

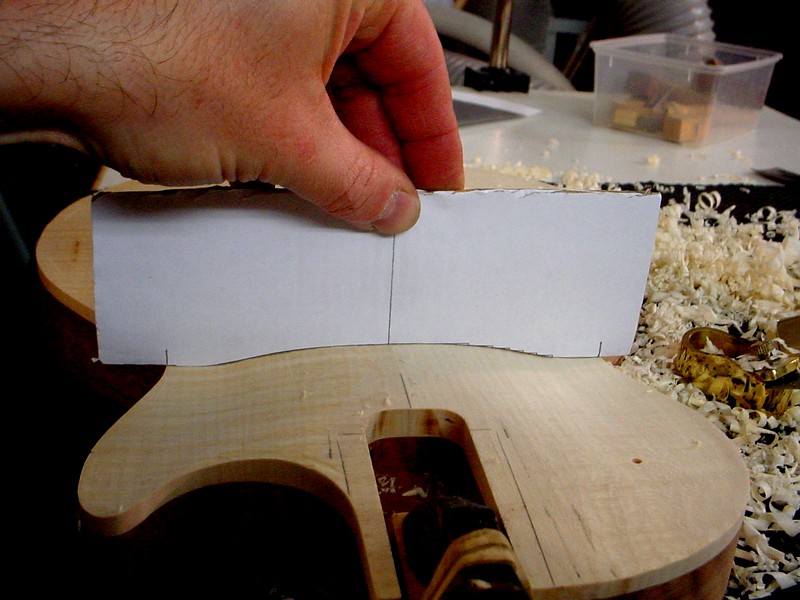

vérification de l'arche
Des copeaux !

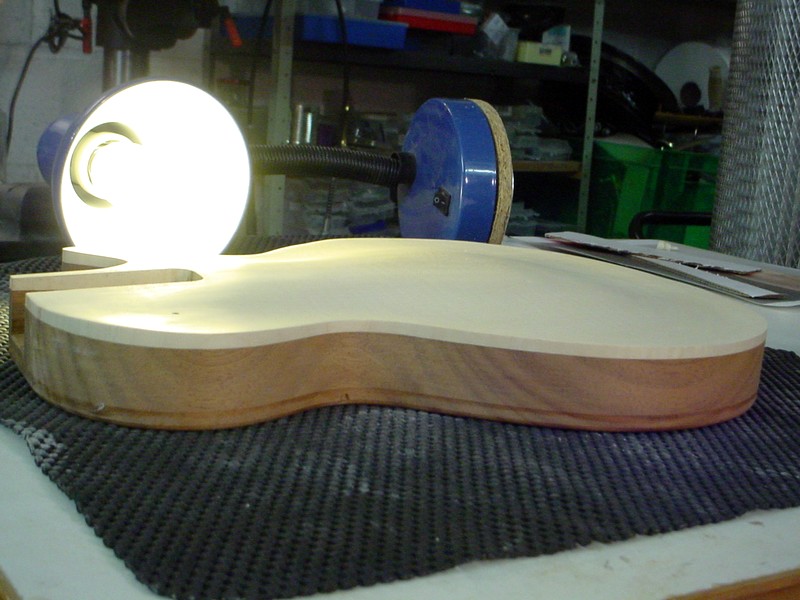

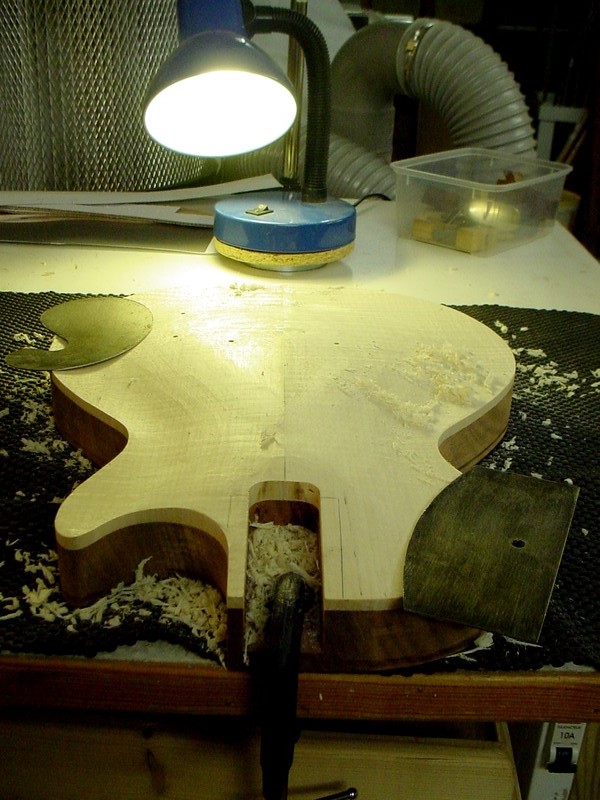

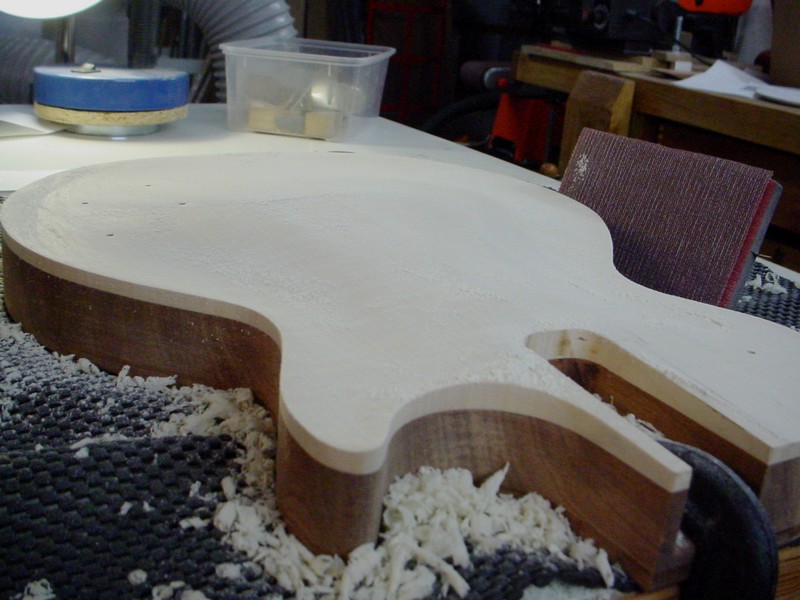

Vérification en lumière rasante.
Ponçage avec Abranet 120 sur cale souple
Vérif à l'oeil

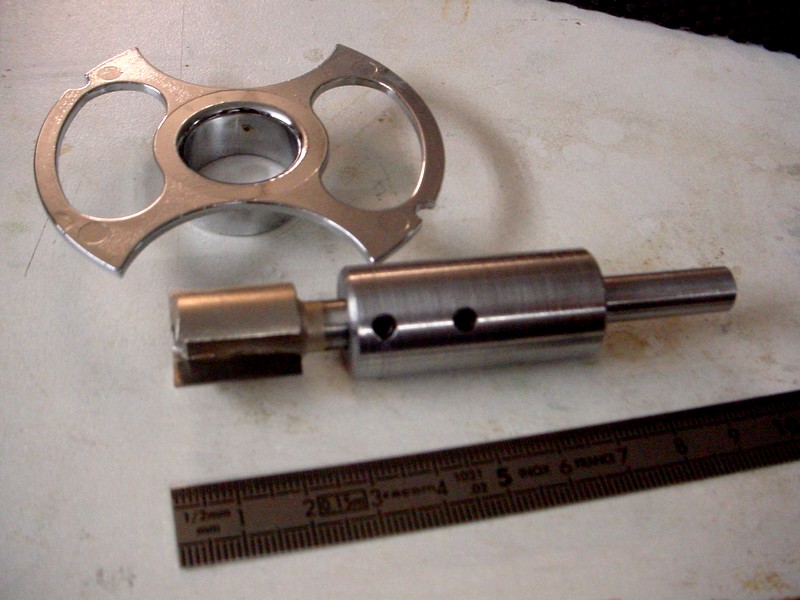

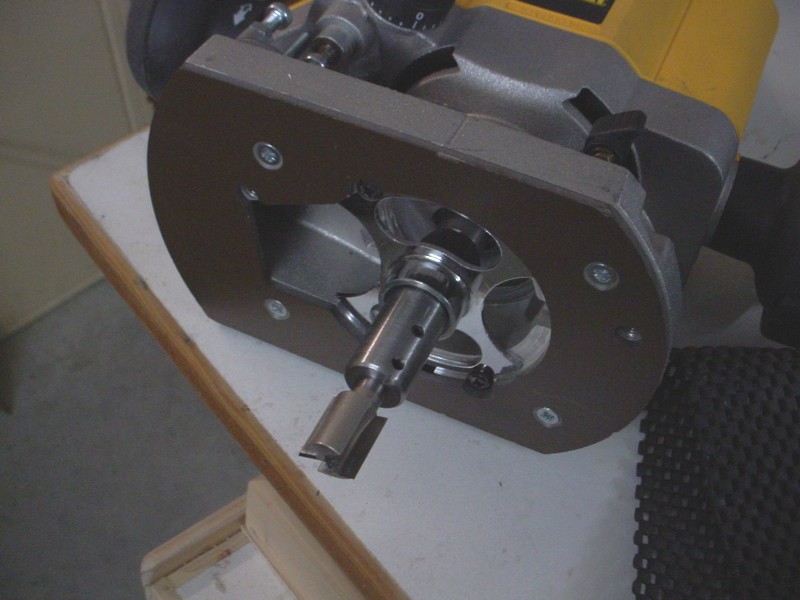

Une rallonge pour ma fraise de 16, tournée vite fait, pour passer dans le colier de copiage de la défonceuse. Les rallonges du commerce ne passent pas.
Pour aller au fond des choses....

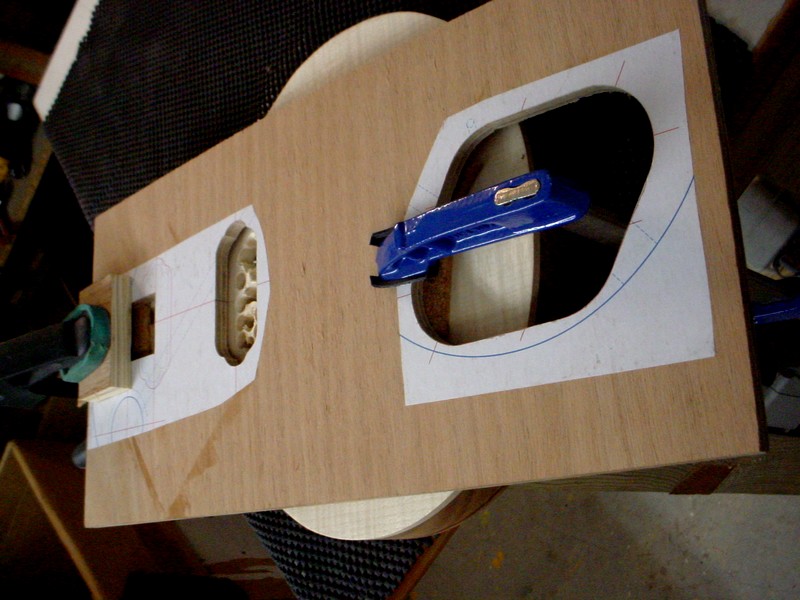

Défonçage des emplacements de micros au gabarit. Pré perçage.
Même gabarit pour les deuxmicros.

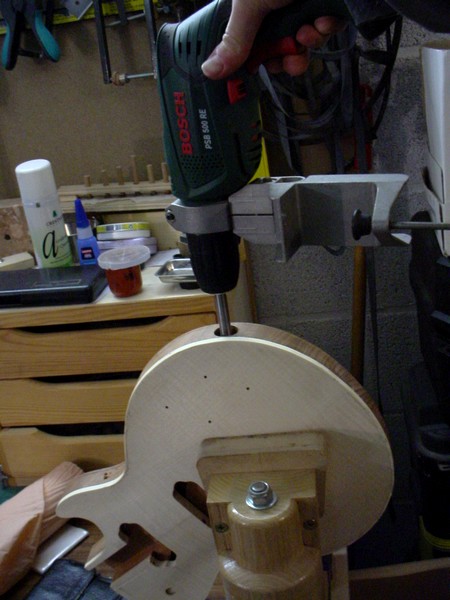

Le trou pour le jack, mèche Forstner.
