Fabriquer une cale à radius
La cale à radius est un outil indispensable pour réaliser une touche bombée d’instrument à cordes.
Voici comment je procède pour en réaliser une quelque soit le rayon souhaîté :
|
L’opération commence par l’établissement d’un plan de coupe à l’aide d’un logiciel de DAO. J’utilise QCAD personnellement. Le fichier pour cette cale de 12" de radius est téléchargeable ici.
J’utilise de la gomme arabic pour coller mes gabarits sur le contreplaqué de 15mm.
|
Découpe grossière de chacune des 16 pièces.
|
On perce d’abord le trou de gauche pour chacune des 16 pièces. Ensuite, on
prépare un montage avec un pion d’indexation, qui va permettre de percer, pour
les 16 pièces, le deuxième trou à une distance rigoureusement constante.
L’important est de permettre, grâce à ces trous, un empilement parfait des
pièces une fois finies, pour obtenir un profil bien linéaire.
|
Le principe d’indexation. Une platine en bois est fixée à la table grâce à mes
sauterelles maison. Un pion en aluminium diam 8 est fixé à la platine, et la
mèche est positionnée au dessus du deuxième trou.
|
La première pièce reçoit deux pions en alu, et va servir de modèle pour les 15
autres. Copiage à la fraise à copier.
|

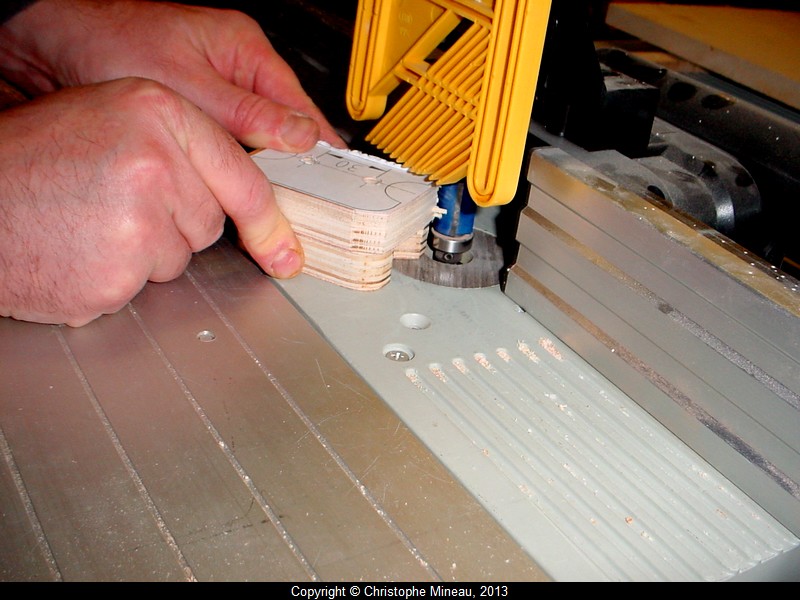

En action, juste pour la photo.
|
Concrètement, avec des gants épais.
|
Les 16 pièces identiques alignées.
|
Après avoir retiré le papier, encollage et assemblage des pièces sur deux
broches en Alu diamètre 8. Je préfère souvent l’aluminium à l’acier car les
diamètres sont beaucoup plus précis, et l’aluminium est plus rigide
comparativement à l’acier.
|
Vérification de l’alignement.
|
Serrage bien à plat contre la table de la scie à ruban.
|
Une fois sec, ponçage des aspérités avec une cale en mousse (tapis de souris).
La semelle est bien droite et au profil régulier. c’est prêt !
|
Vue de dessus. On peut parfaire avec une couche de vernis.
