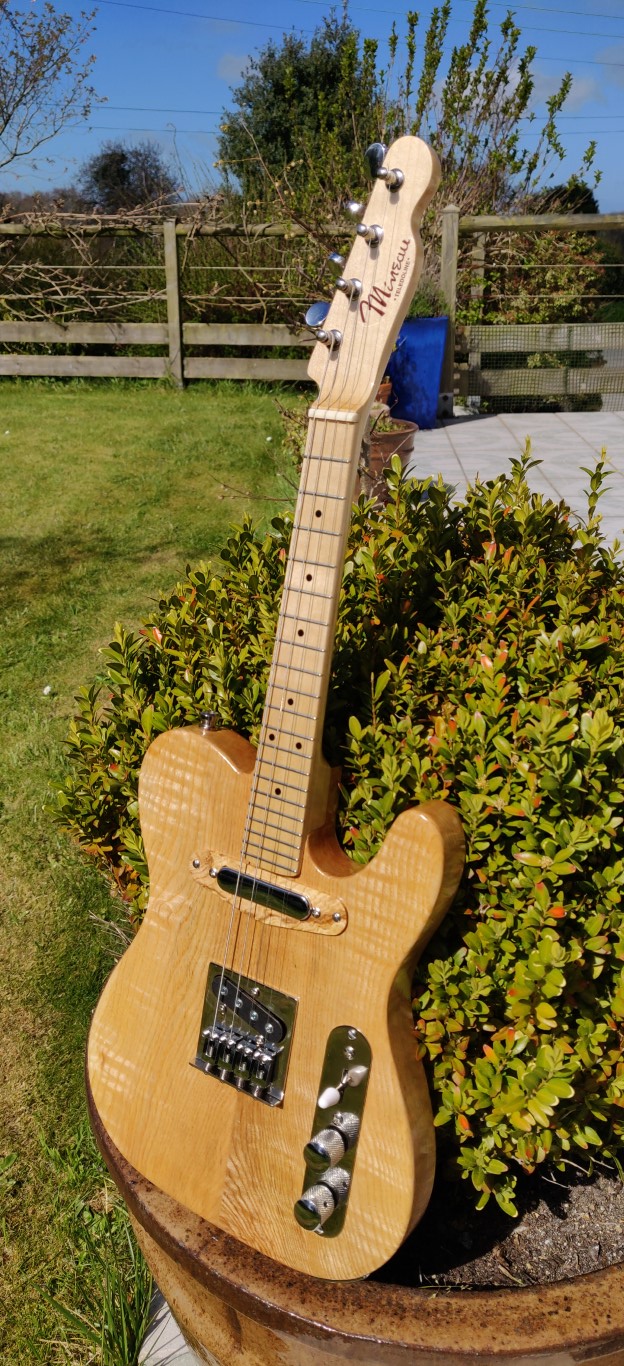

Mandoline électrique Telecaster à 4 cordes

Sur le modèle de la célèbre guitare Telecaster de Léo Fender, voici la “Télédoline”.
C’est une mandoline électrique à 4 codes, reprenant, à échelle réduite, les caractéristiques d’une guitare Telecaster originale.

- Corps en frêne massif.
- Manche et touche en étable.
- Diapason de 354 mm.
- 4 cordes accordées Sol3, Re4, La4, Mi5, jauge 40W, 26W, 15, 11
- Micros sur mesure ALMUSE
- Accastillage fait sur mesure par mes soins en laiton, plaqué nickel, afin de respecter les proportions générales de l’instrument.

Une exclusivité : un module wireless Rowin WS-20 intégré, pour un racordement sans fil à l’ampli.

Voici quelques sons sans transformation de l’instrument tout juste terminé :

Micro manche seul :
Micro chevalet seul :
Les deux micros ensemble :

Fabrication du corps

- 1 -

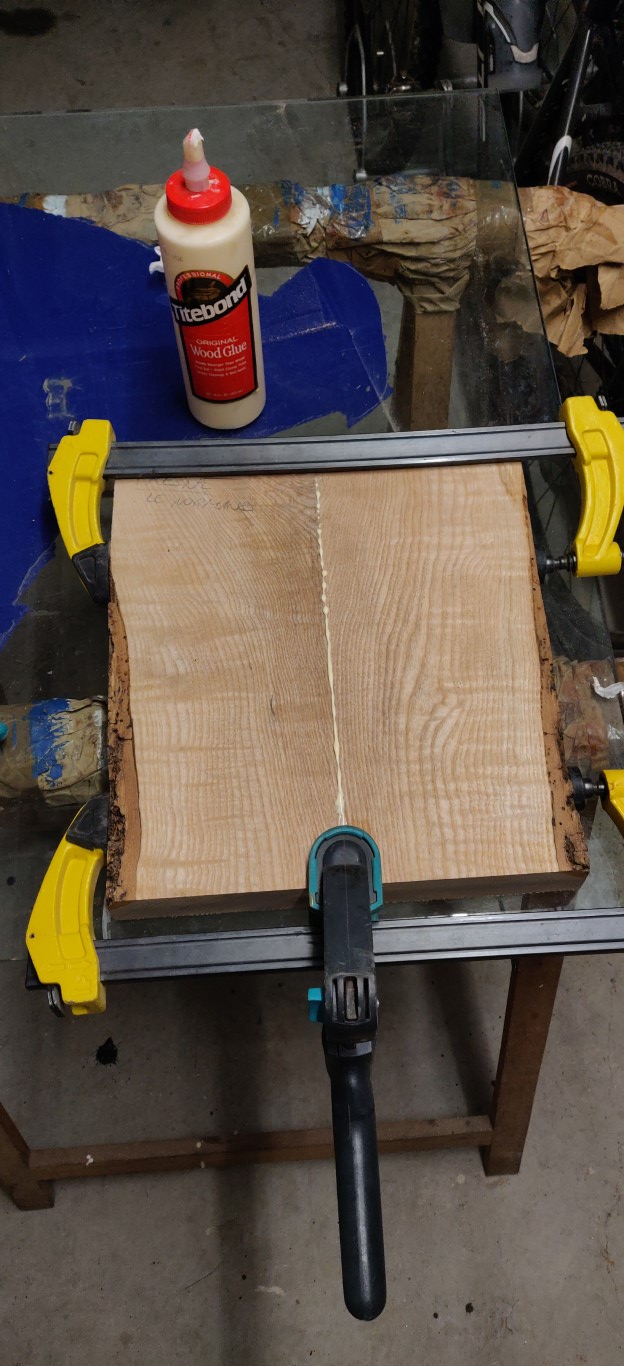

Corps en deux parties, frêne massif.

—|—

- 2 -

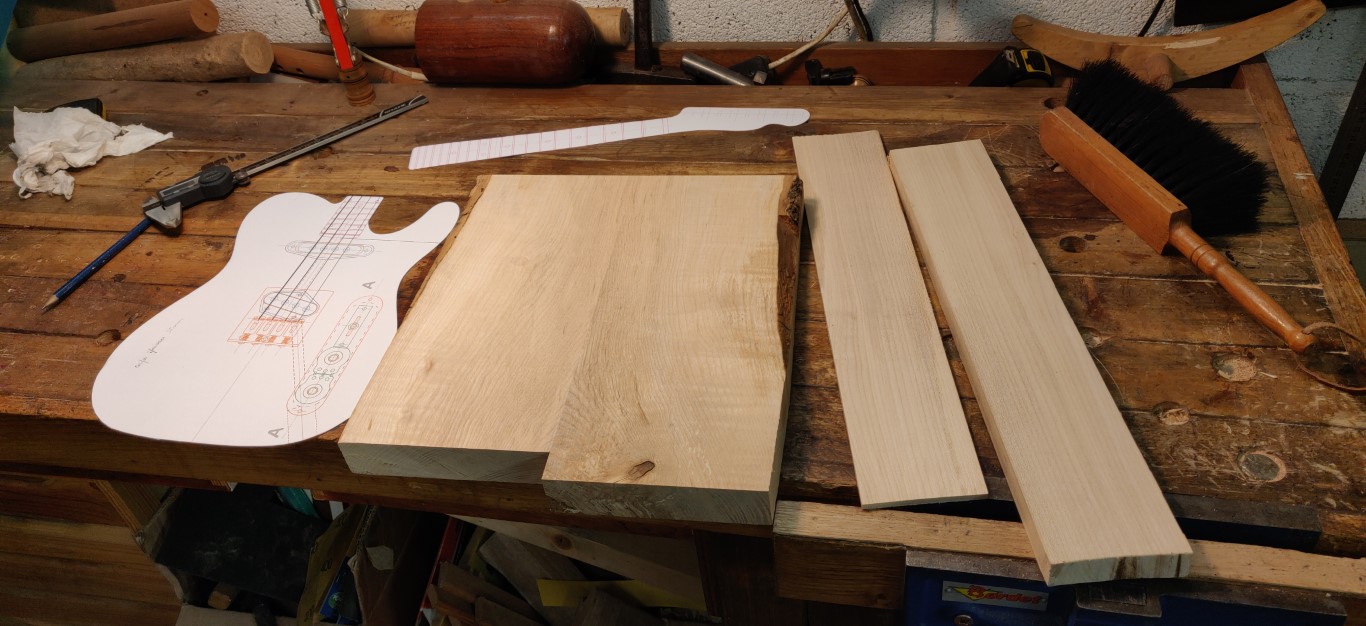

Les gabarits tirés du plan, la corps, le manche et la touche.

- 3 -

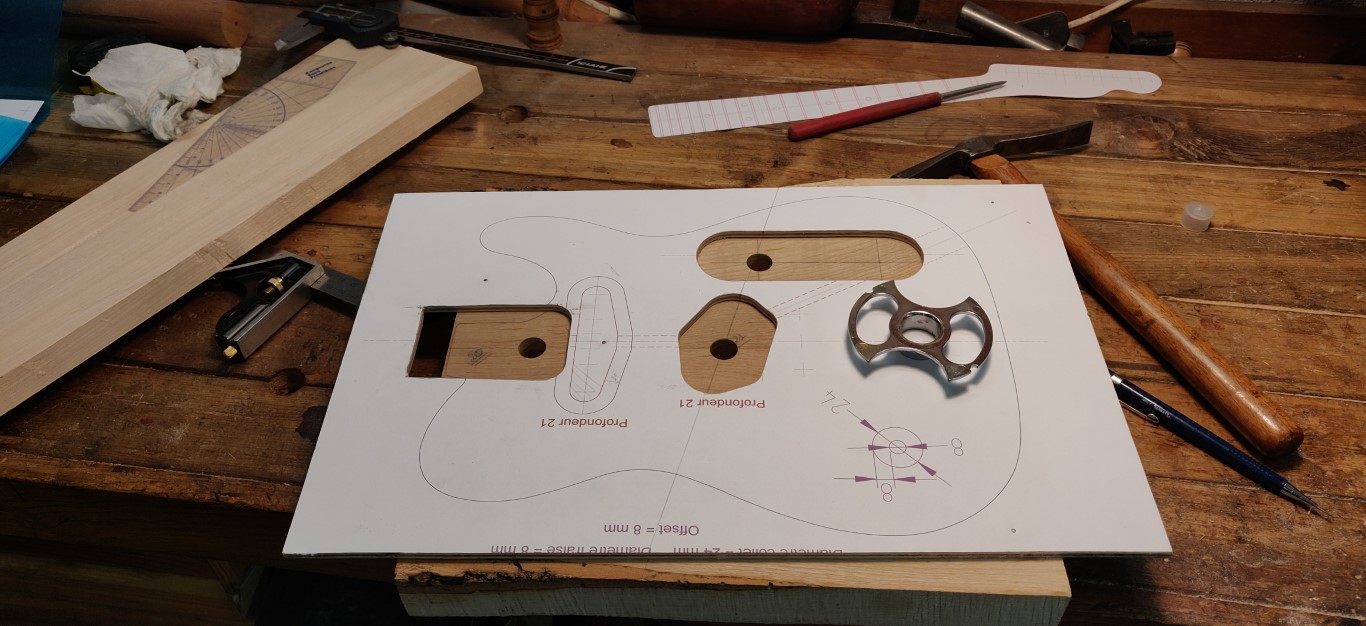

Gabarits pour les défonces des cavités. Il n’y a pas de plaque pickguard en plastique, les défonses sont donc limitées au minimum.

- 4 -

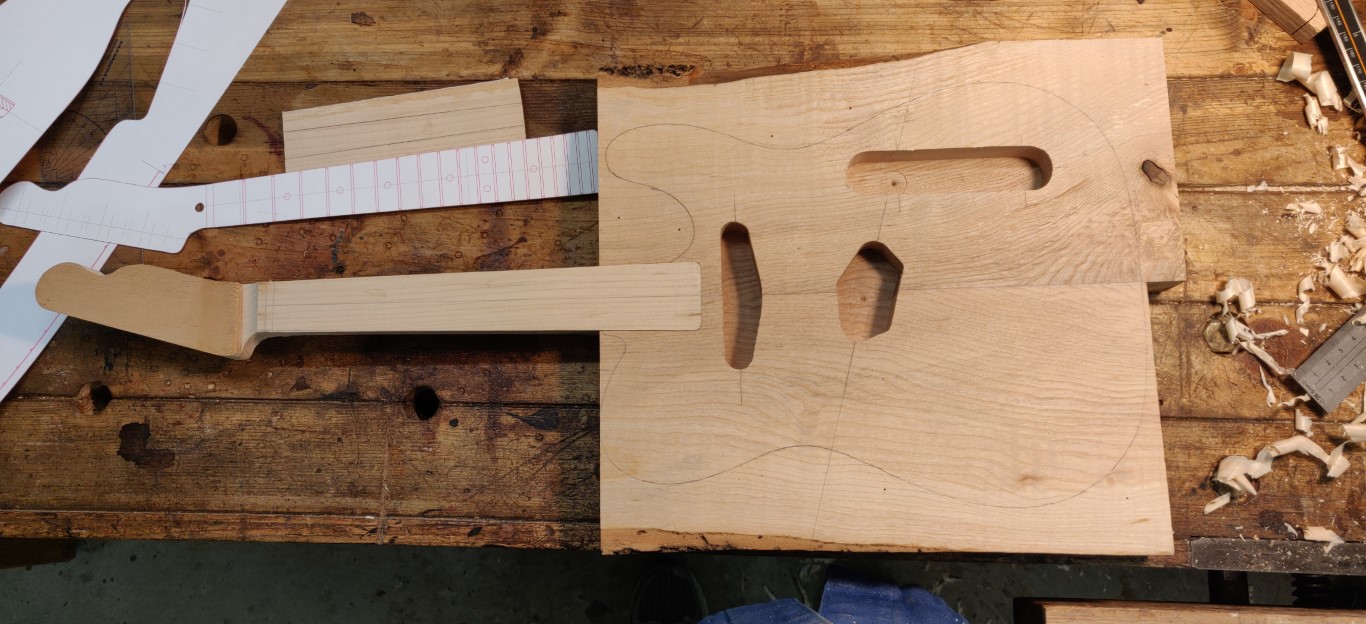

Assemblage du manche avant le détourage.

- 5 -

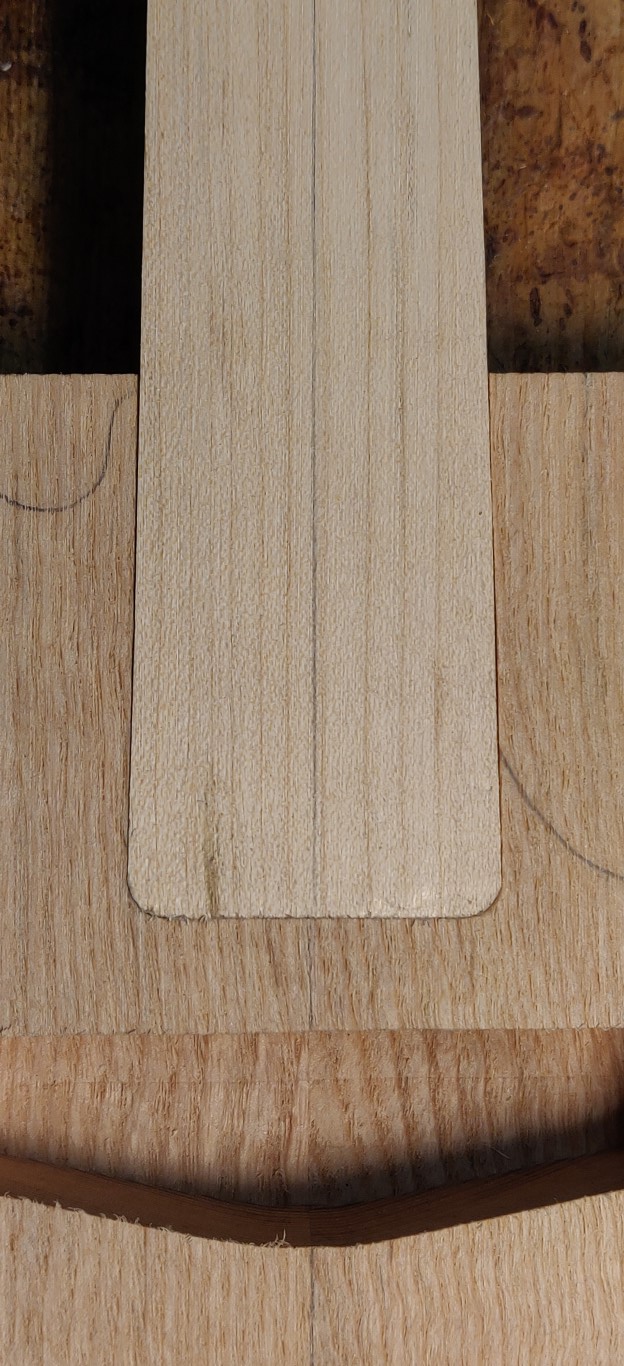

Ajustement au plus juste.

- 6 -

Défonce à l’arrière pour la cavité de l’adaptateur sans fil.

- 7 -

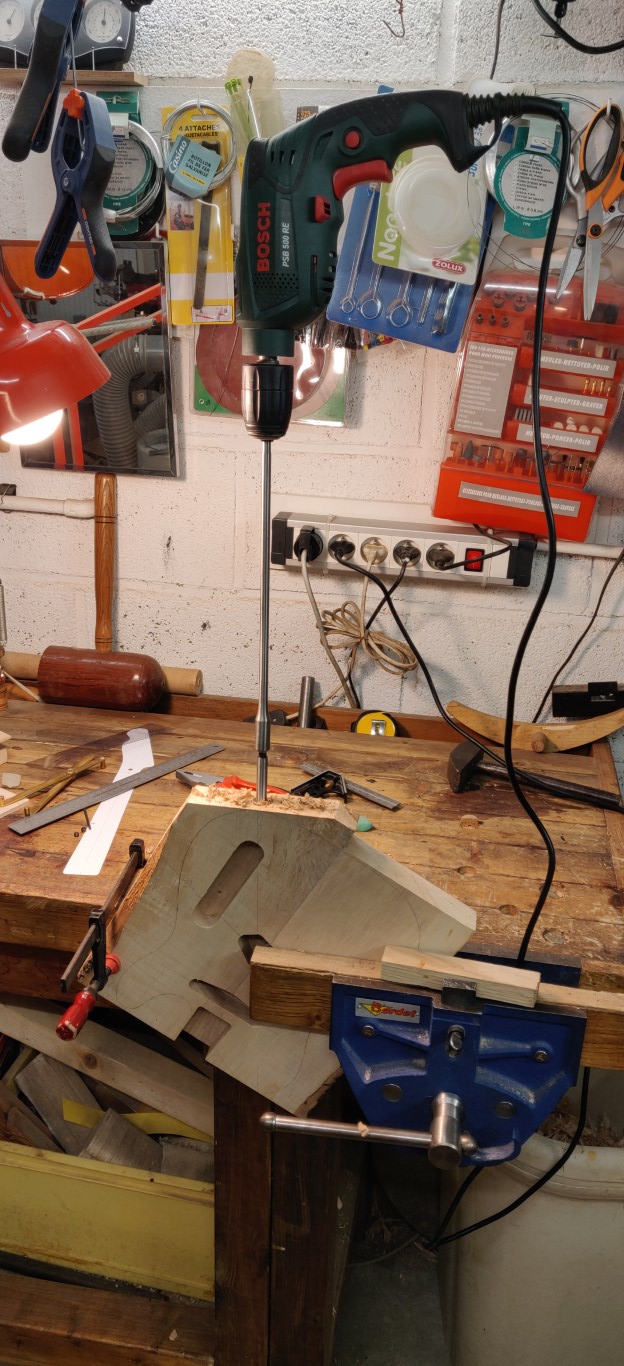

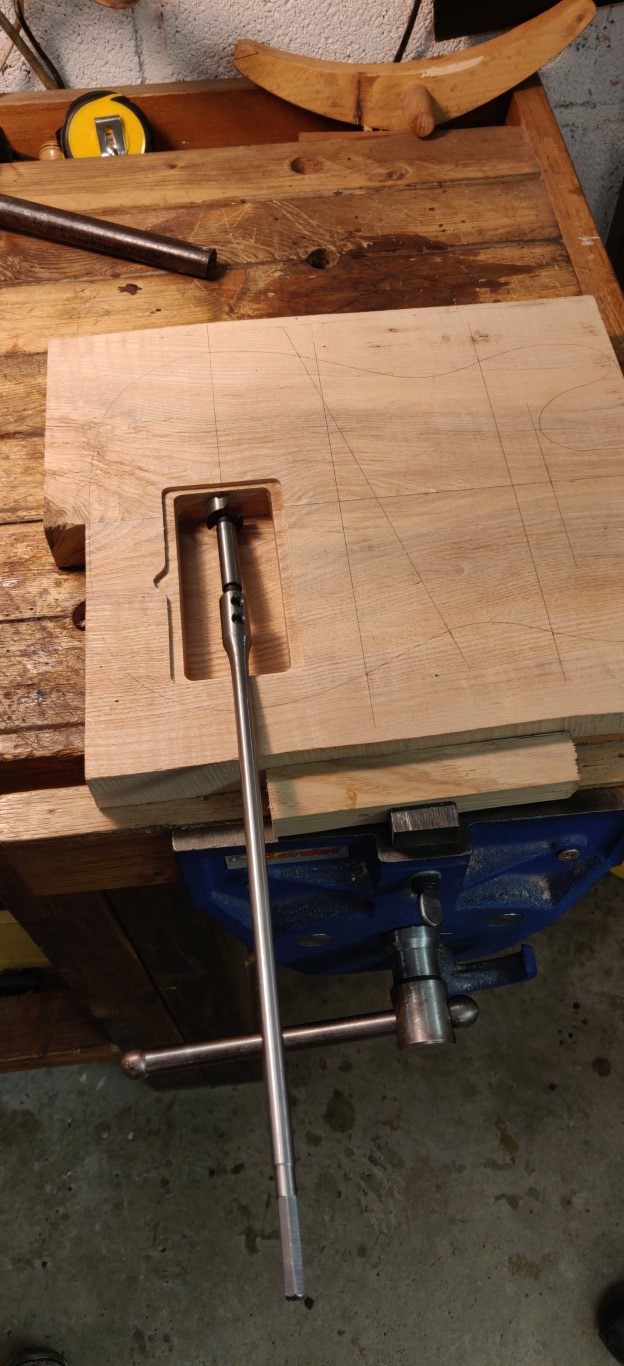

Perce transversale par la cavité jack, reliant la cavité des controles jusqu’à la cavité du micro chevalet.

- 8 -

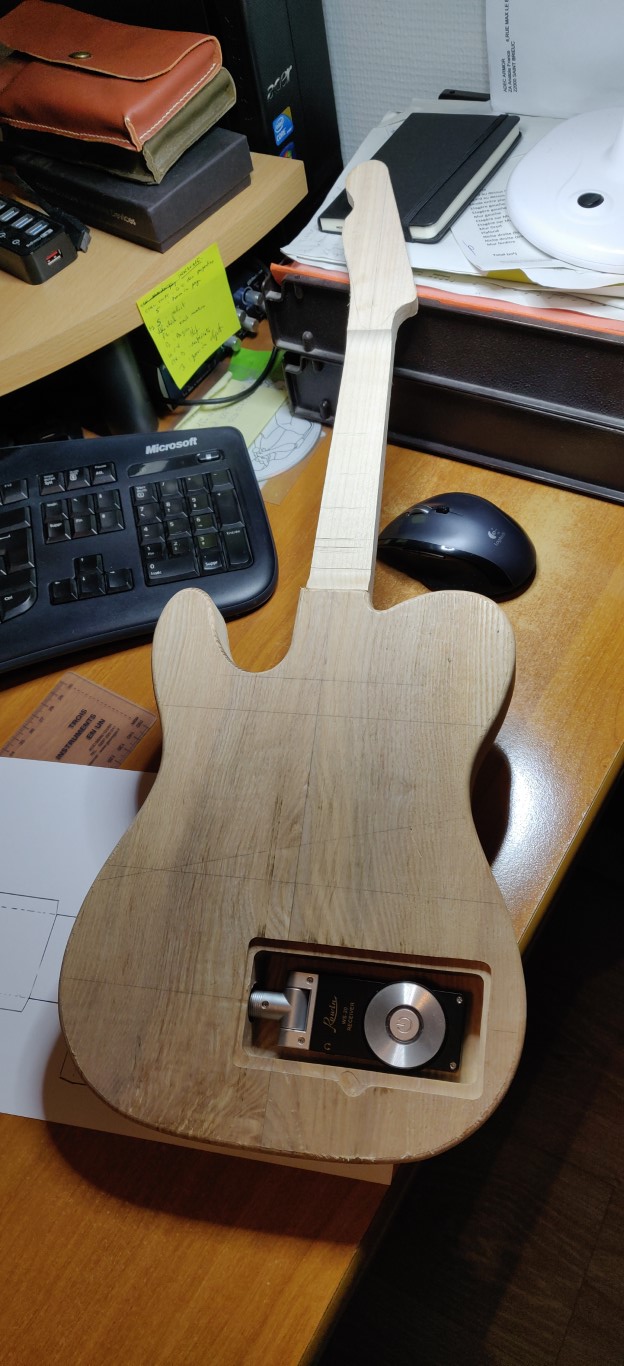

Le module sans fil dans son logement qui sera fermé par un couvercle bois tenu pas 8 petits aimants.

- 9 -

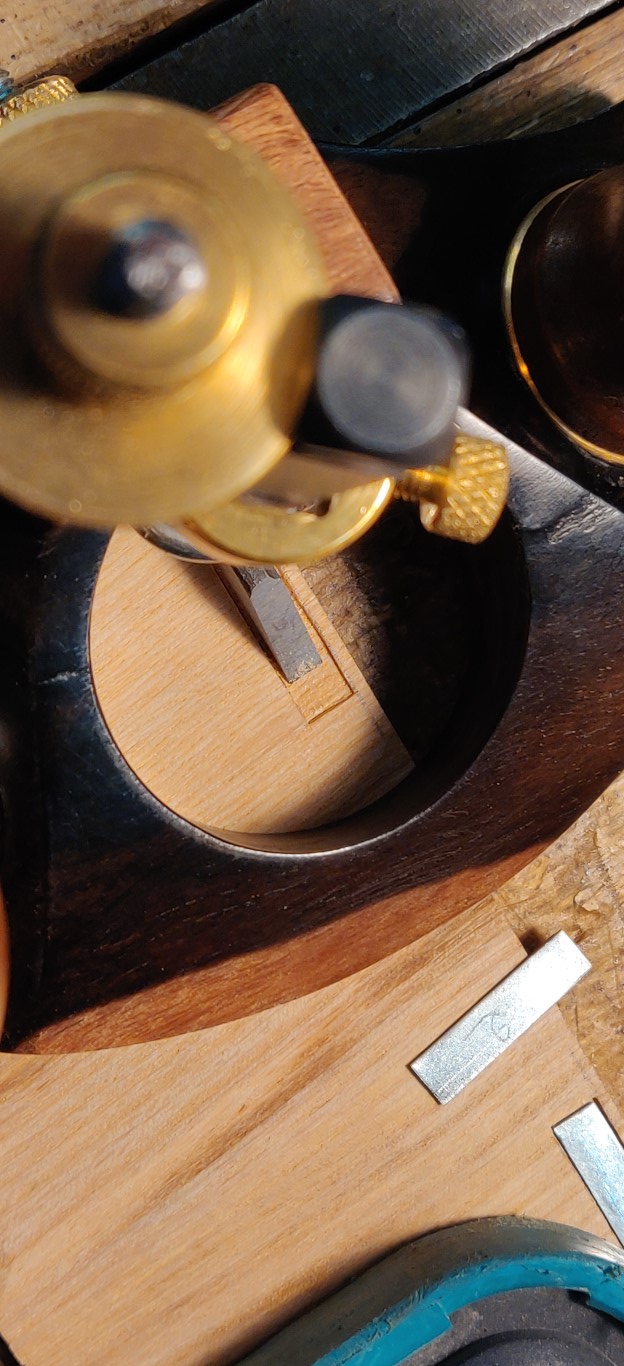

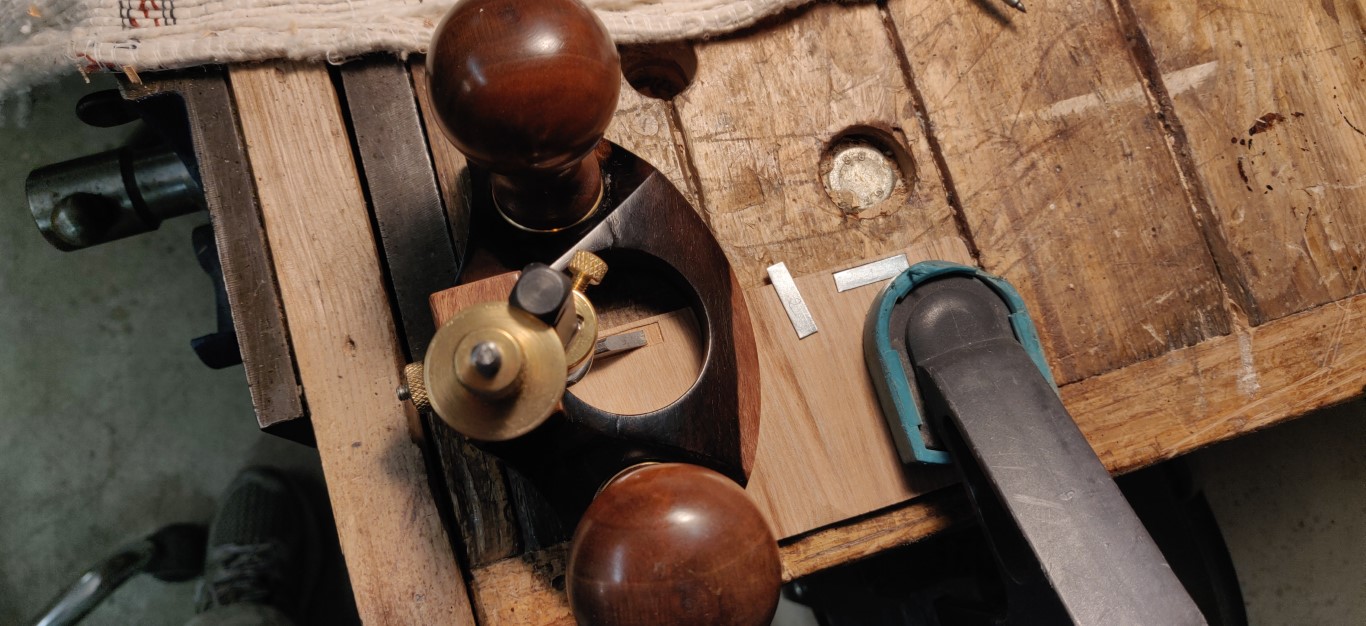

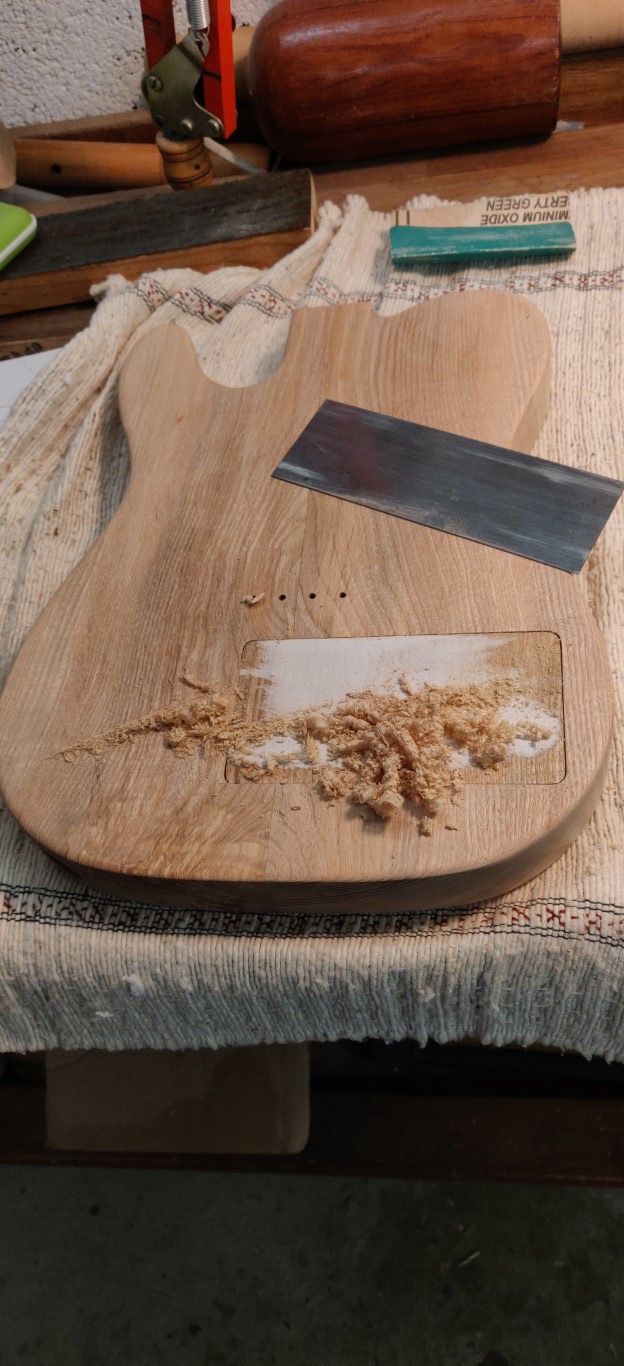

Creusage à la guimbarde des incrustations de petites plaques d’acier dans l’épaisseur du couvercle, pour la tenue des aimants.

- 10 -

Tout juste un millimètre de profocdeur.

- 11 -

Le couvercle en place (raclage du gabarit papier encore collé)

- 12 -

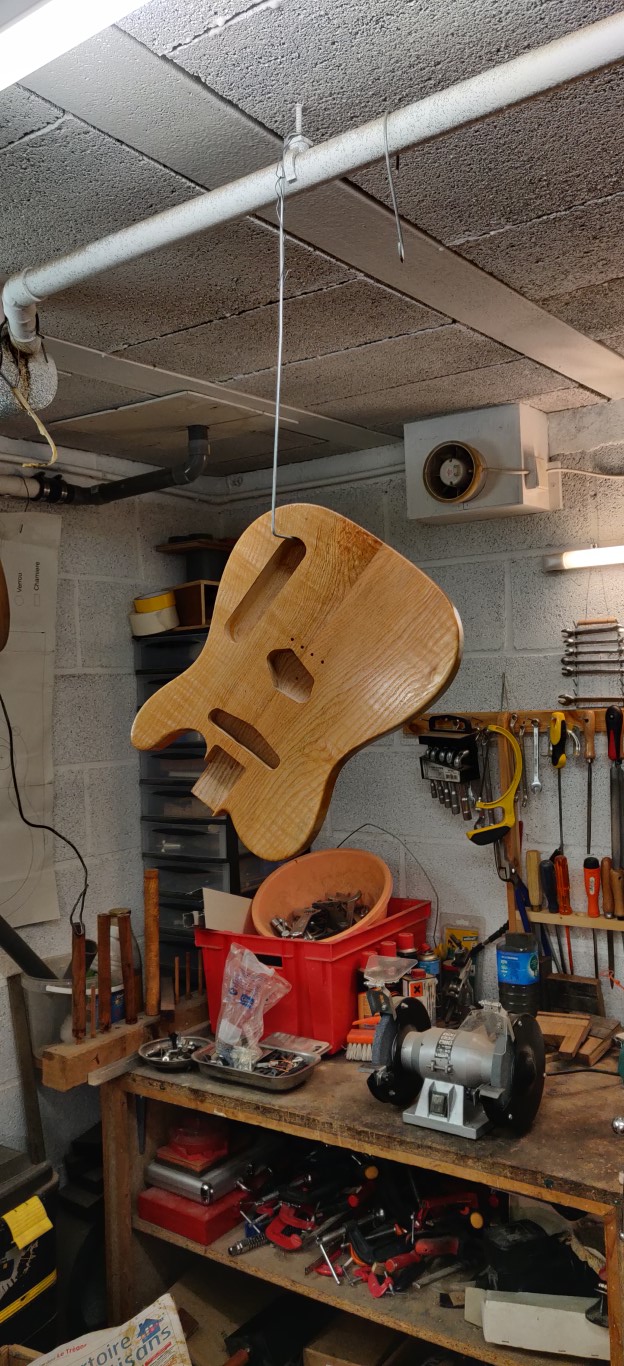

Finition True oil, une vingtaine de fines couches.

- 13 -

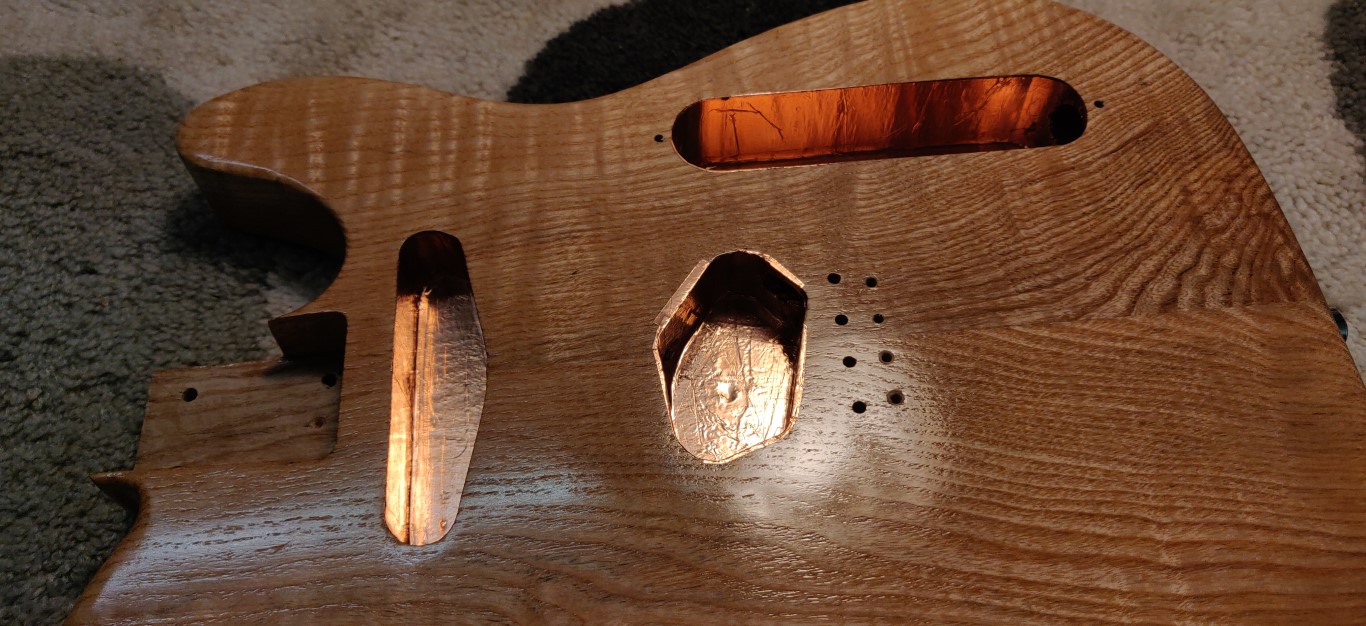

Blindage cuivre de toutes cavités, sauf celle de l’adaptateur sans fil.

Accastillage et micros

- 1 -

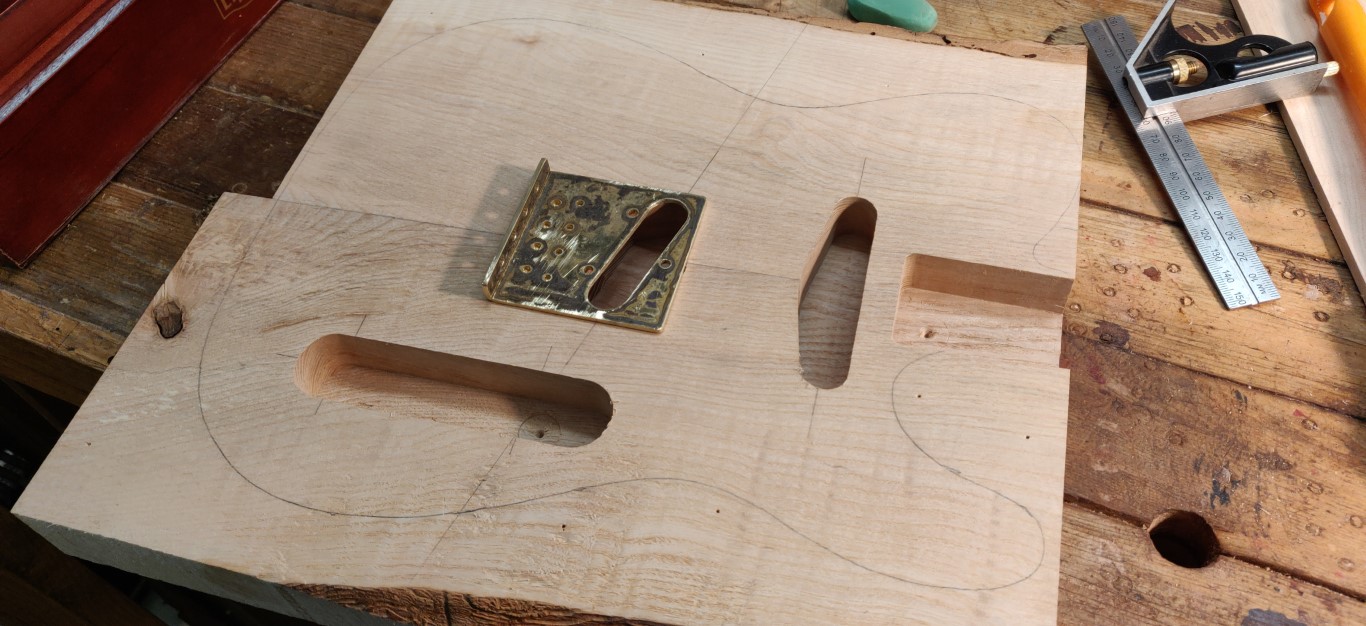

Ebauche du cordier en laiton (merci Pete Malinson !)

—|—

- 2 -

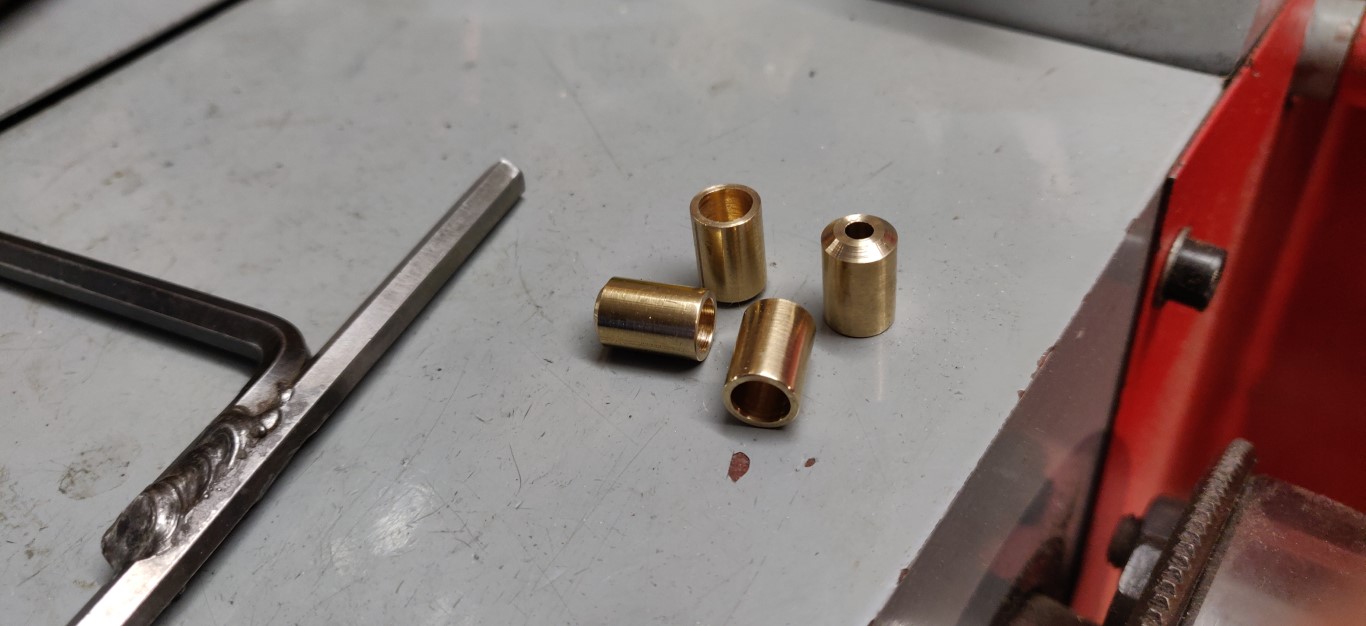

Les manchons qui accueillent les boules des cordes.

- 3 -

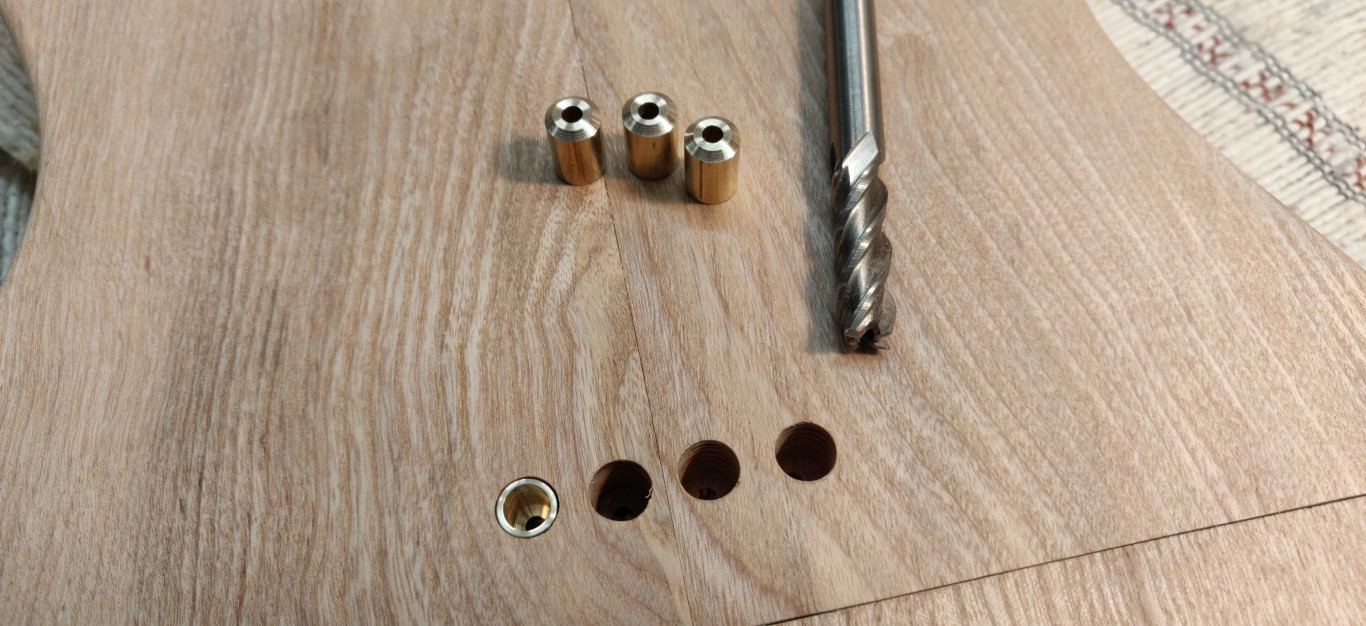

Les manchons sont insérés dans un trou à fond plat, de manière à transférer au mieux l’énergie des cordes au corps de l’instrument.

- 4 -

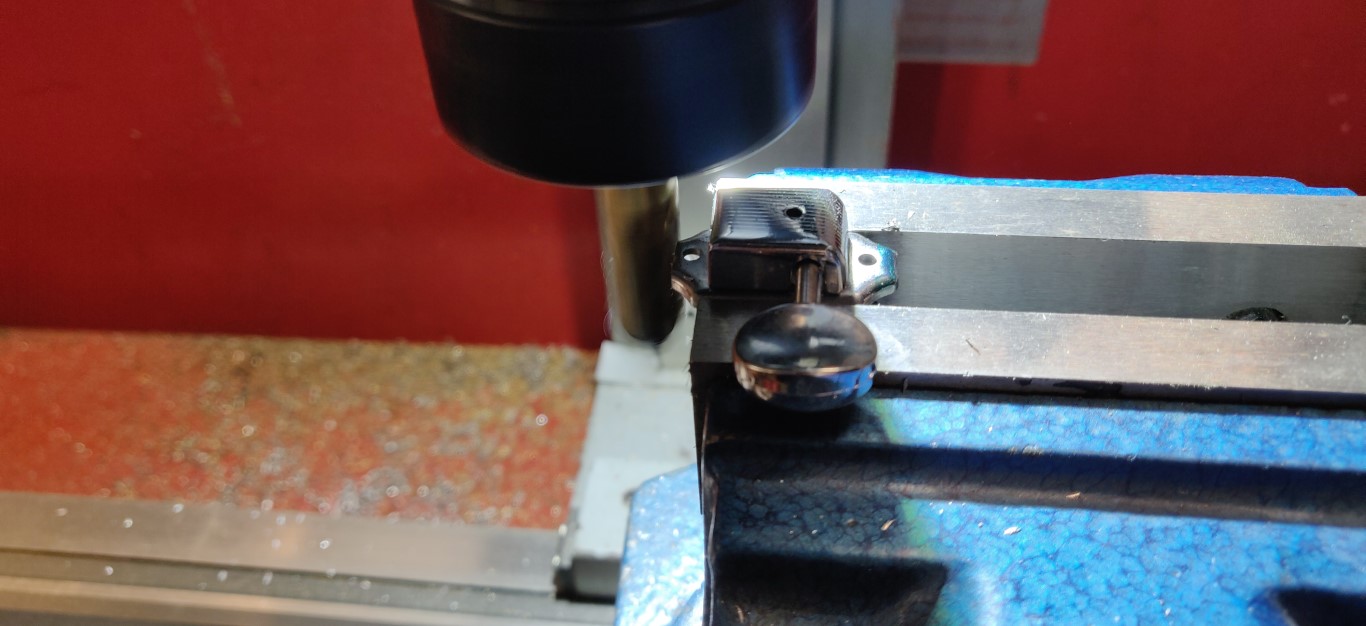

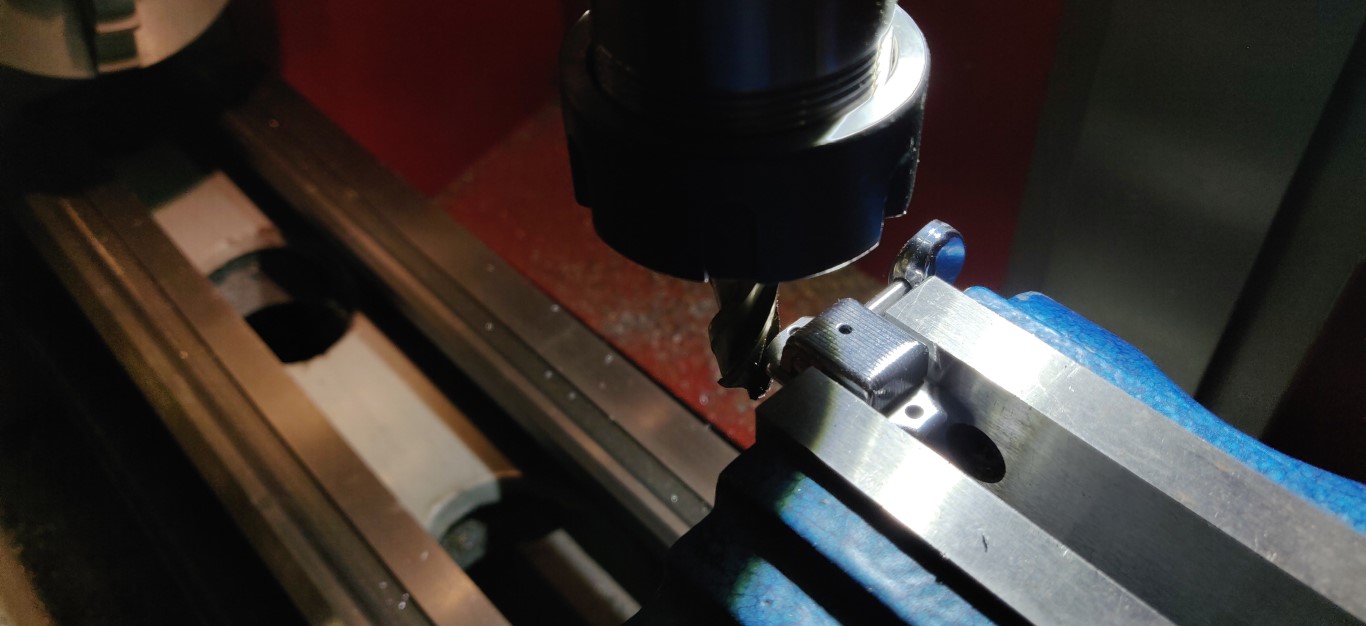

Modification à la fraiseuse des mécaniques de Ukulele qui sont trop longues.

- 5 -

Il reste tout juste la place pour mettre les deux vis.

- 6 -

Préparation pour le placage nickel des manchons et de la plaque de talon du manche.

- 7 -

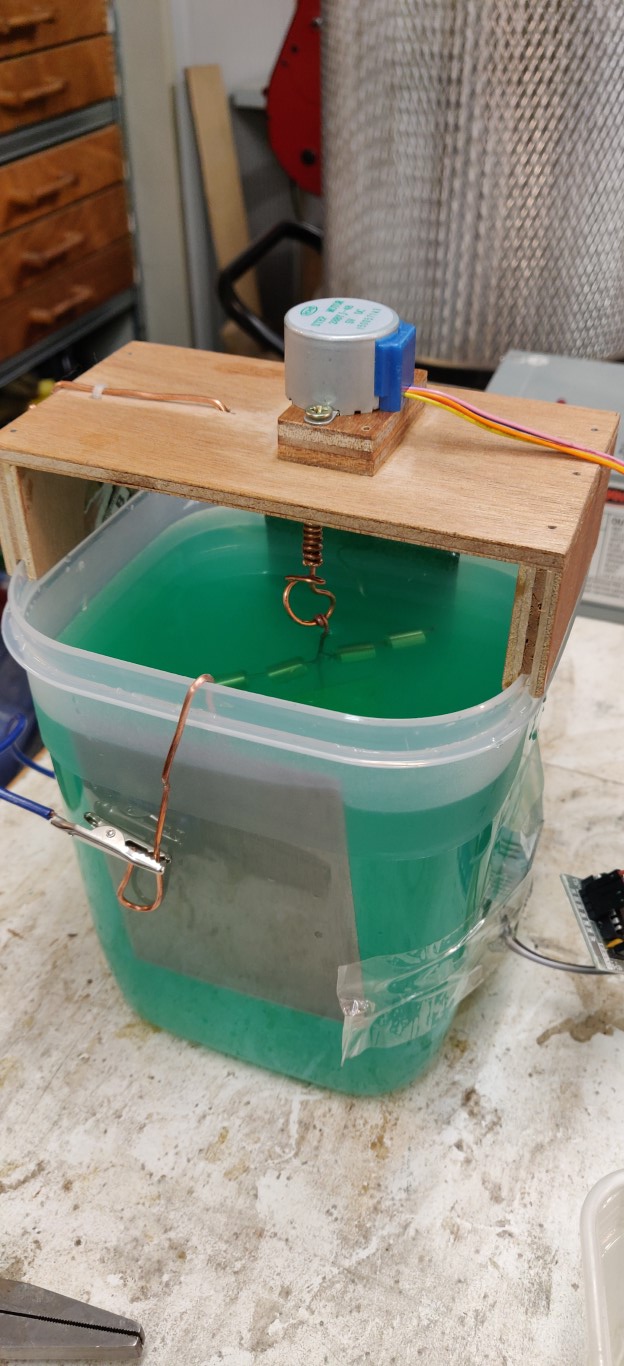

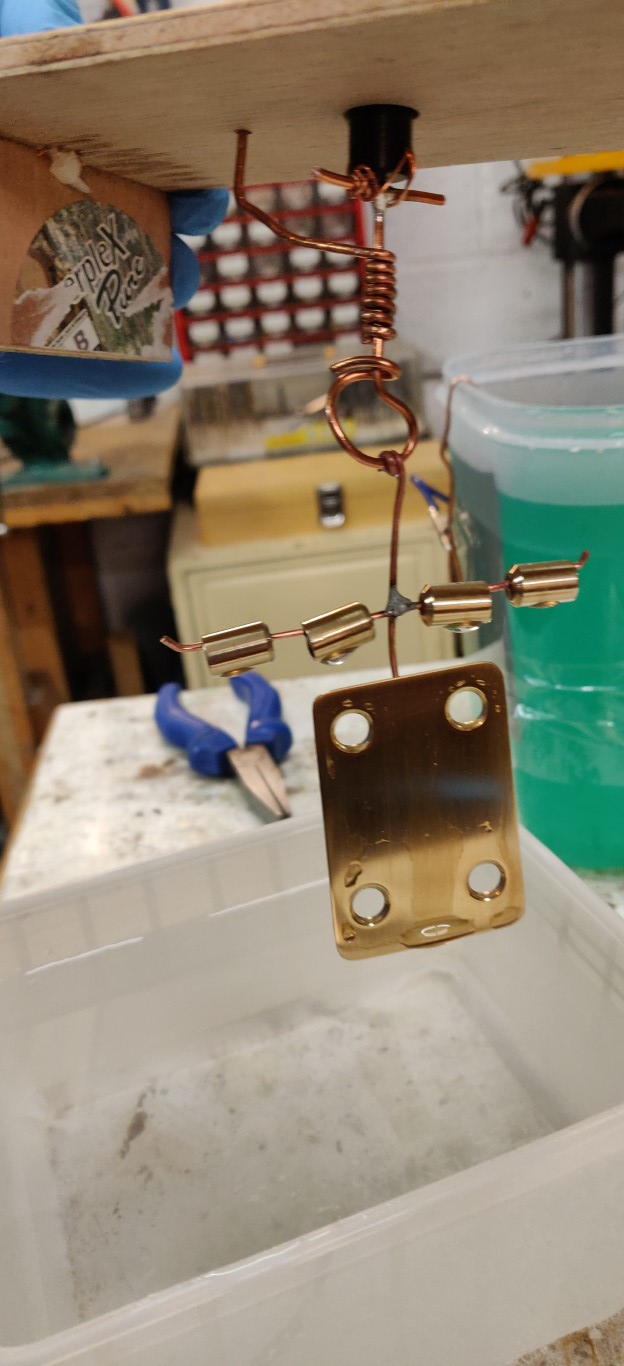

Plaquage nickel maison, voir cet article pour plus d’informations.

- 8 -

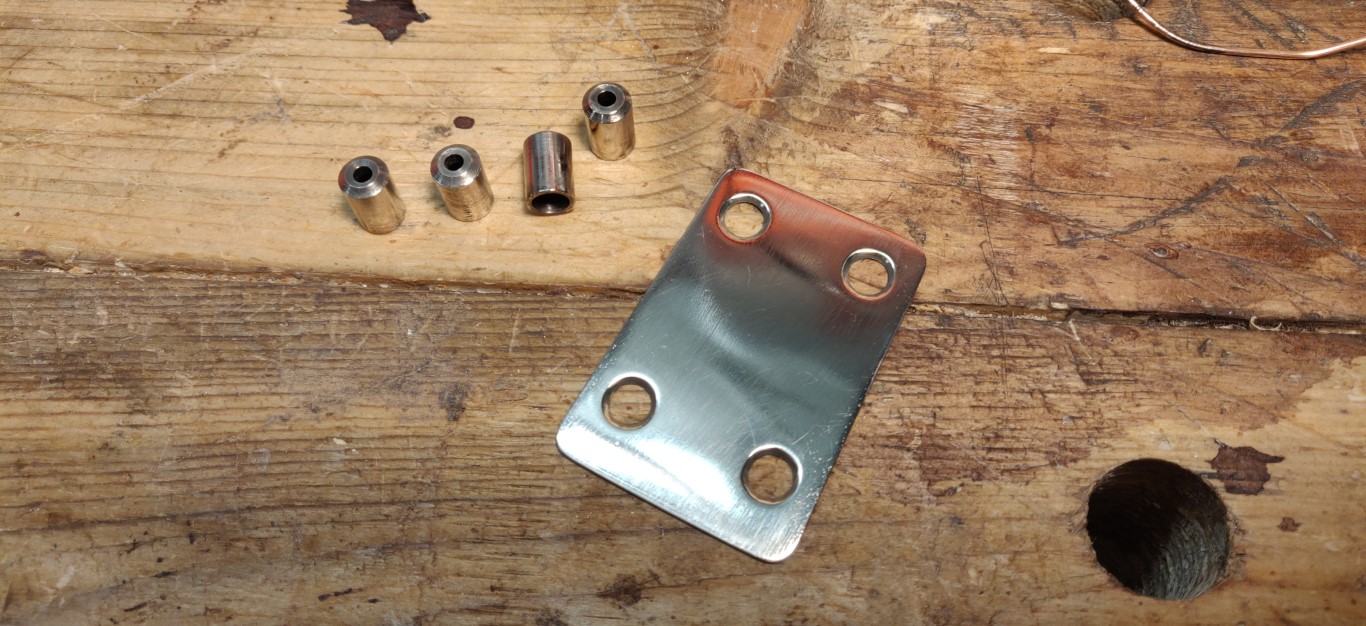

Les pièces terminées après polissage.

- 9 -

Installation du micro manche.

- 10 -

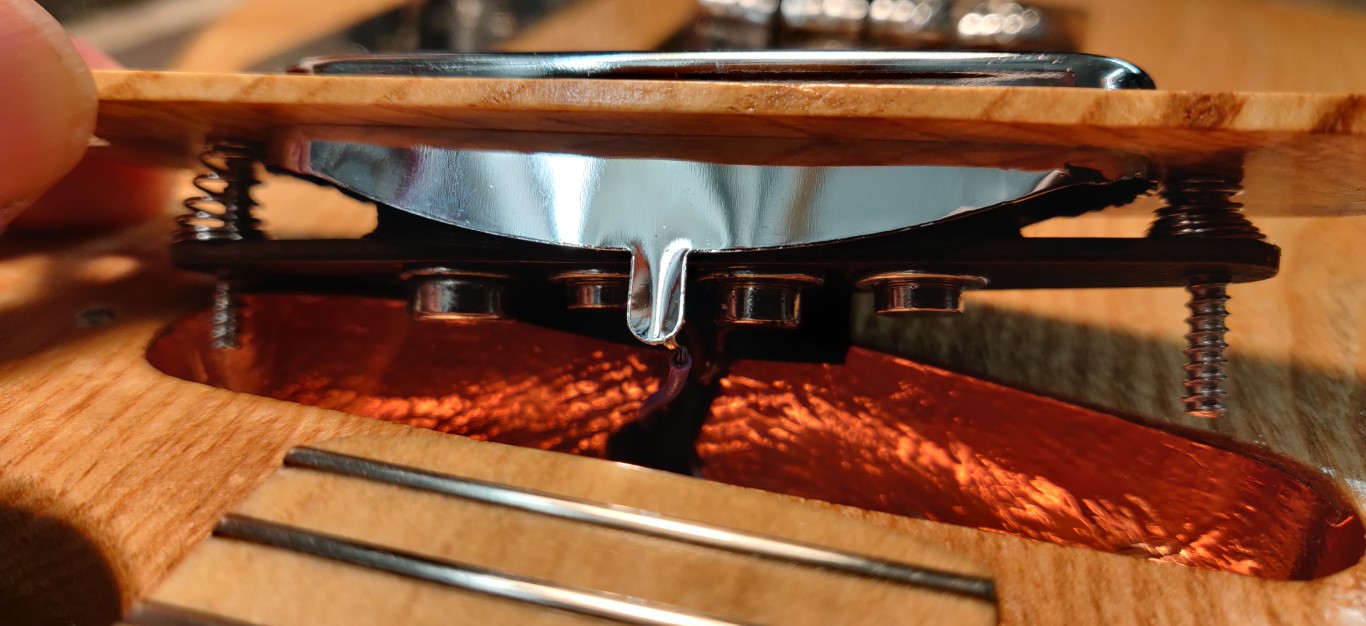

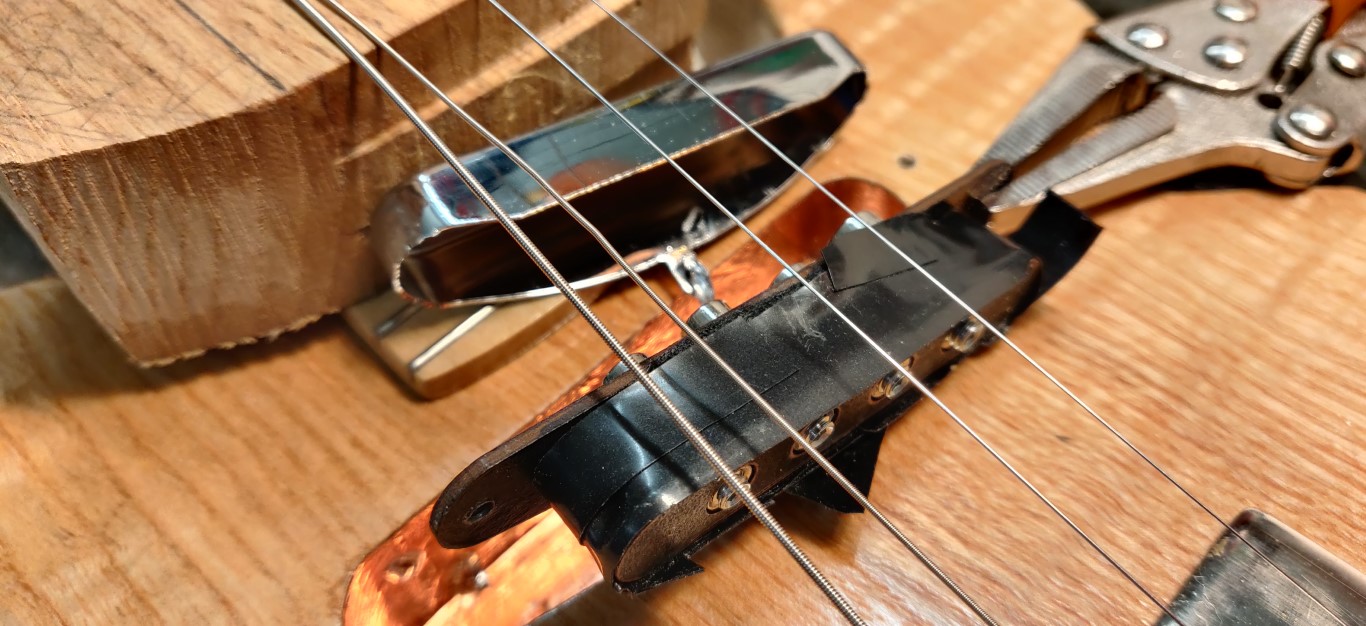

Le cache micro est calé autour du micro avec de l’isolant.

Fabrication du manche et de la touche

- 1 -

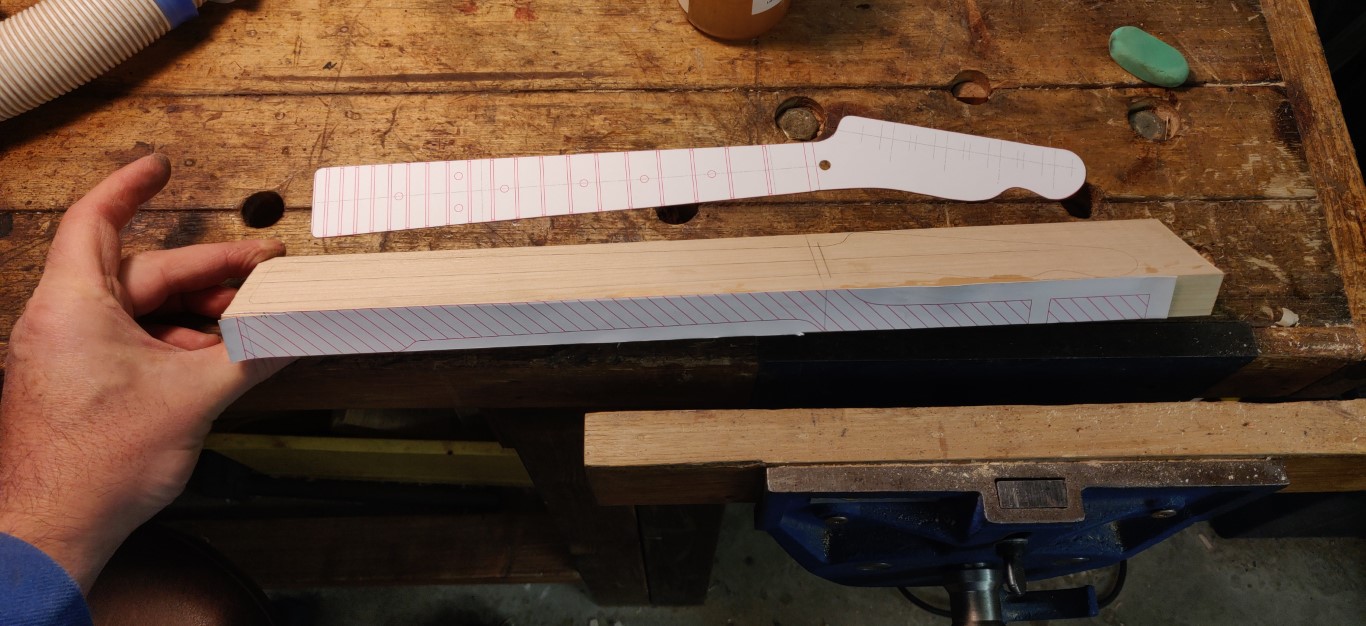

Gabarit pour le profil, avant découpage à la scie à ruban.

—|—

- 2 -

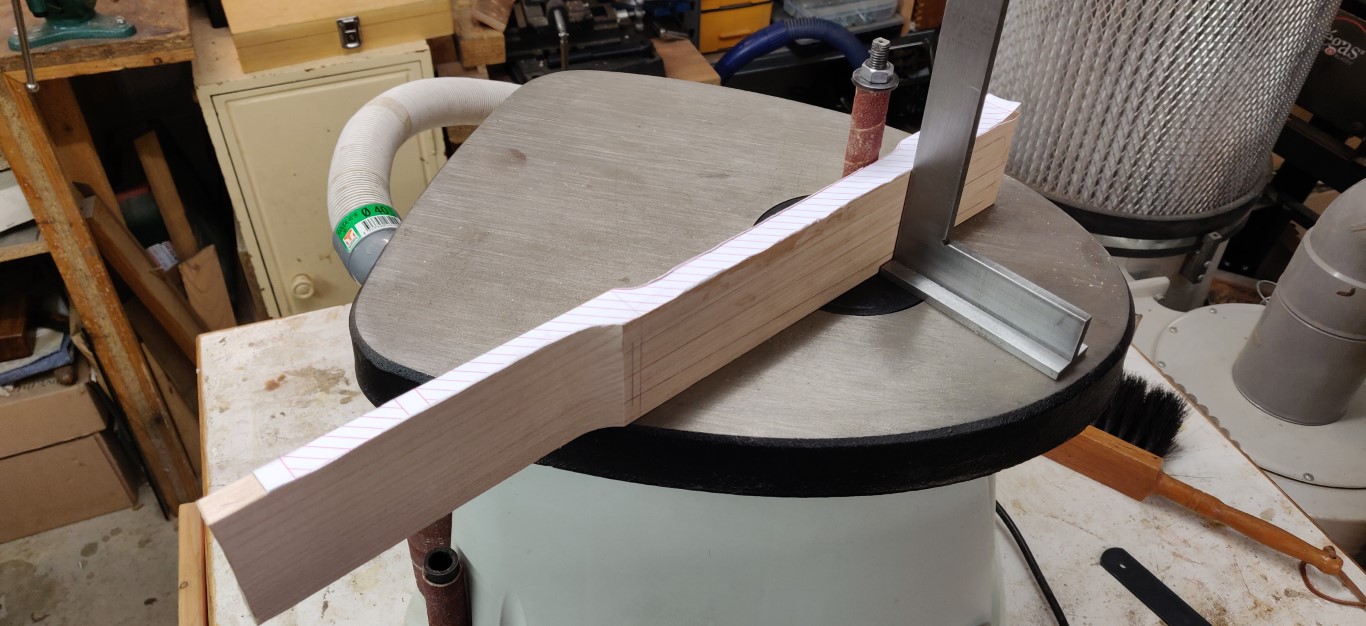

Ponçage des parties arondies au cylindre oscillant.

- 3 -

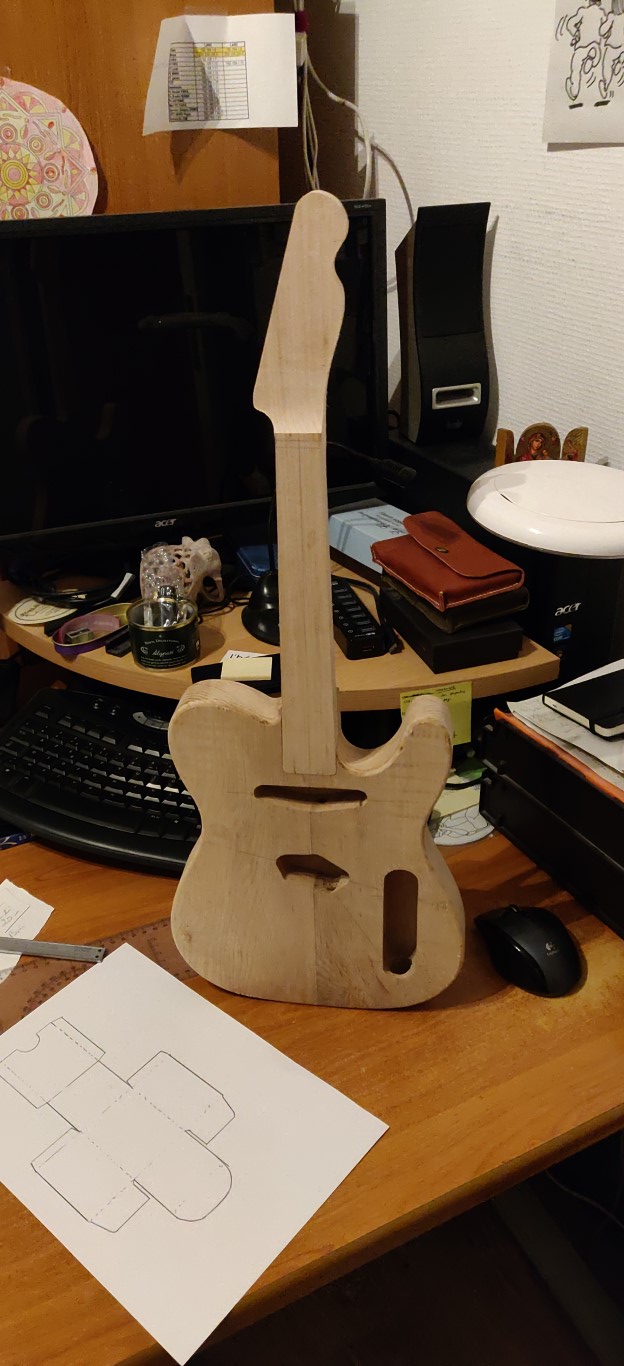

La manche détouré, sur le corps.

- 4 -

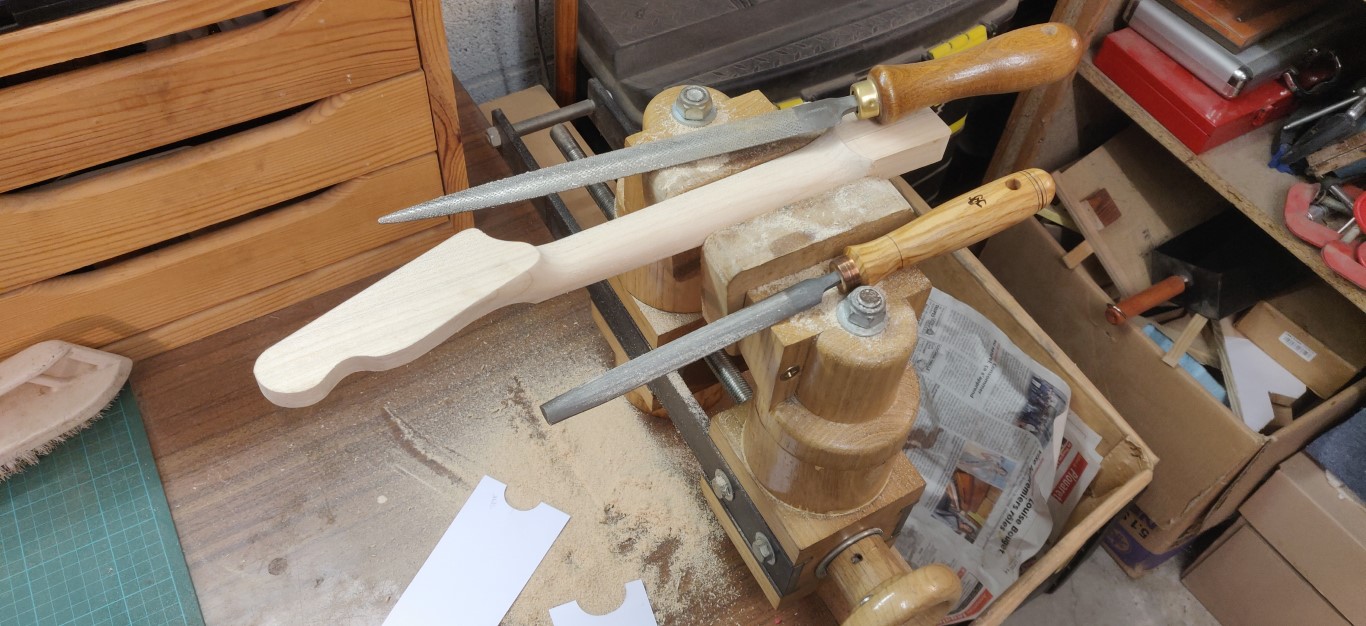

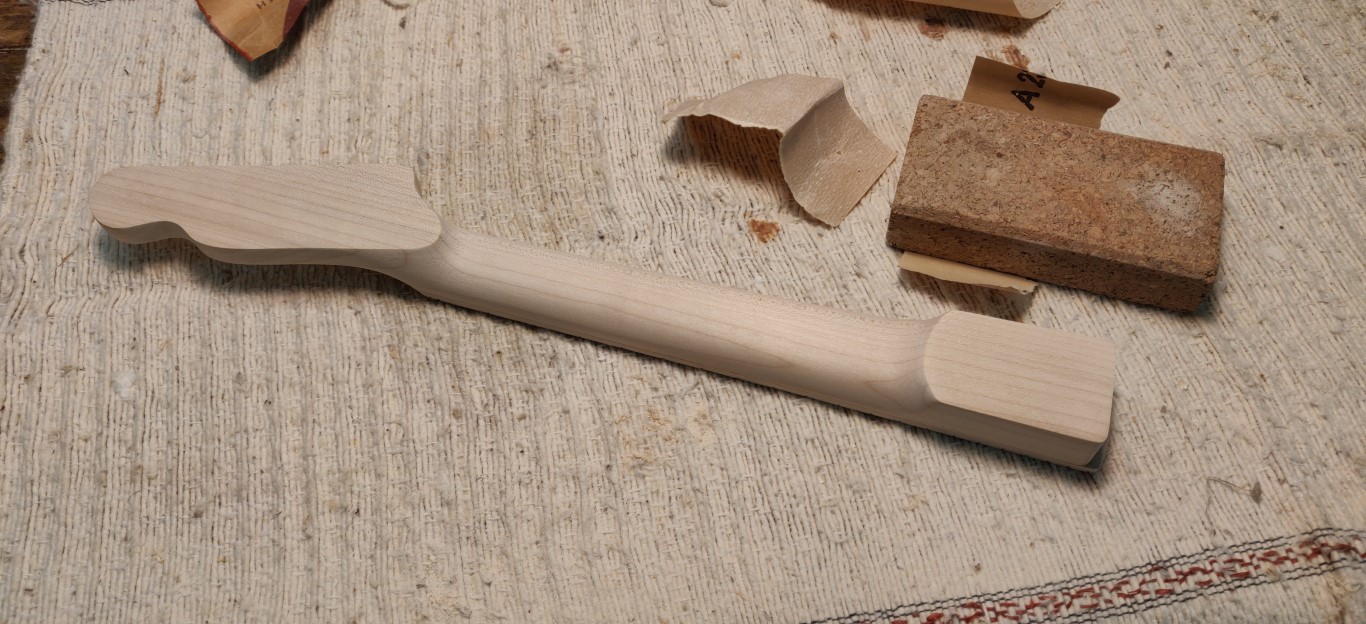

Façonnage du manche, à la râpe et à la lime.

- 5 -

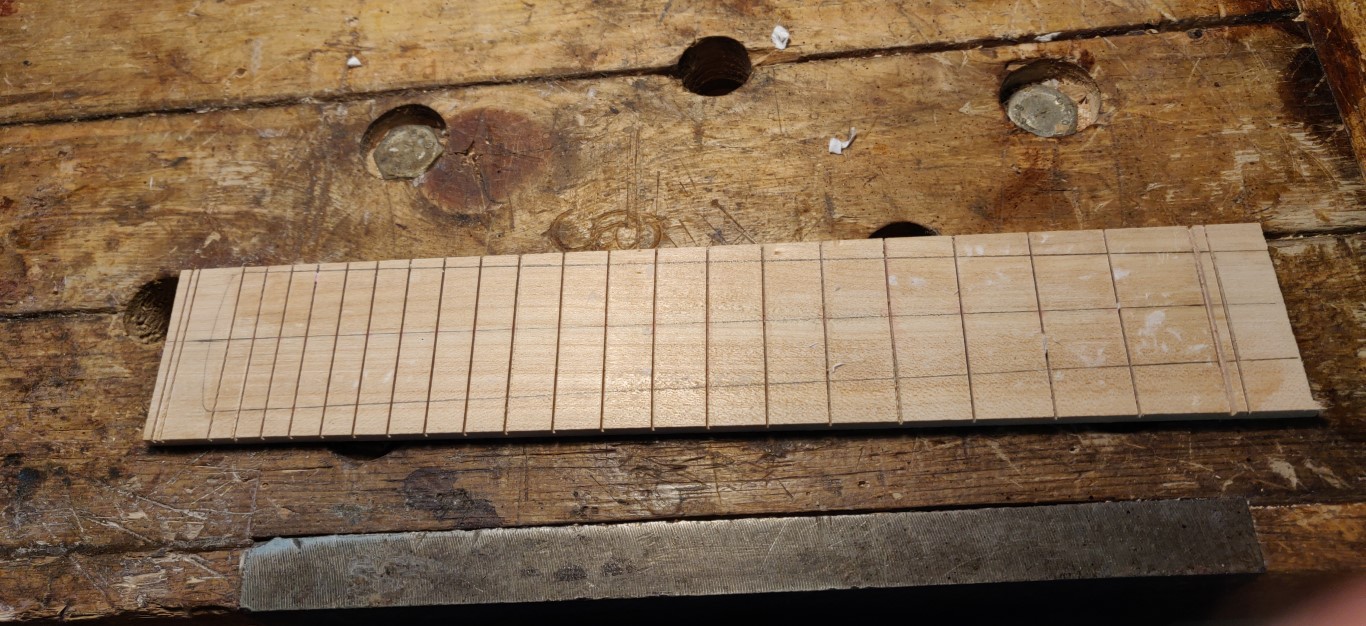

La touche, les logements des frets sont coupés avant le détourage.

- 6 -

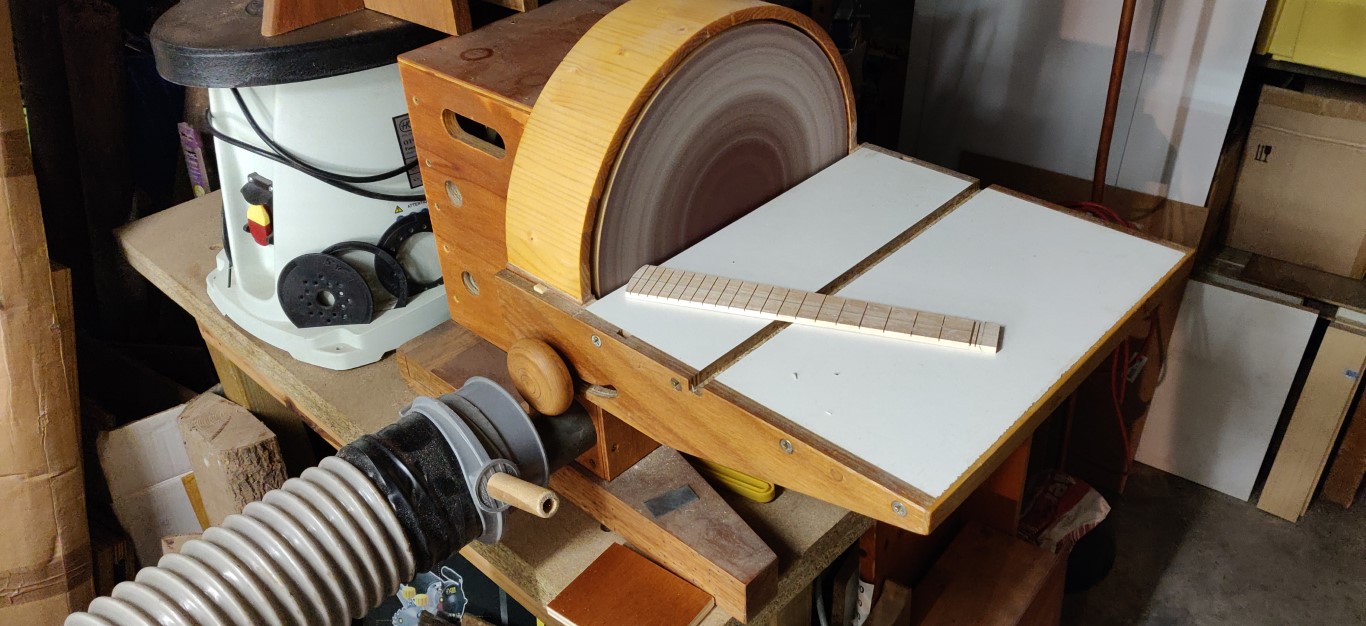

Détourage

- 7 -

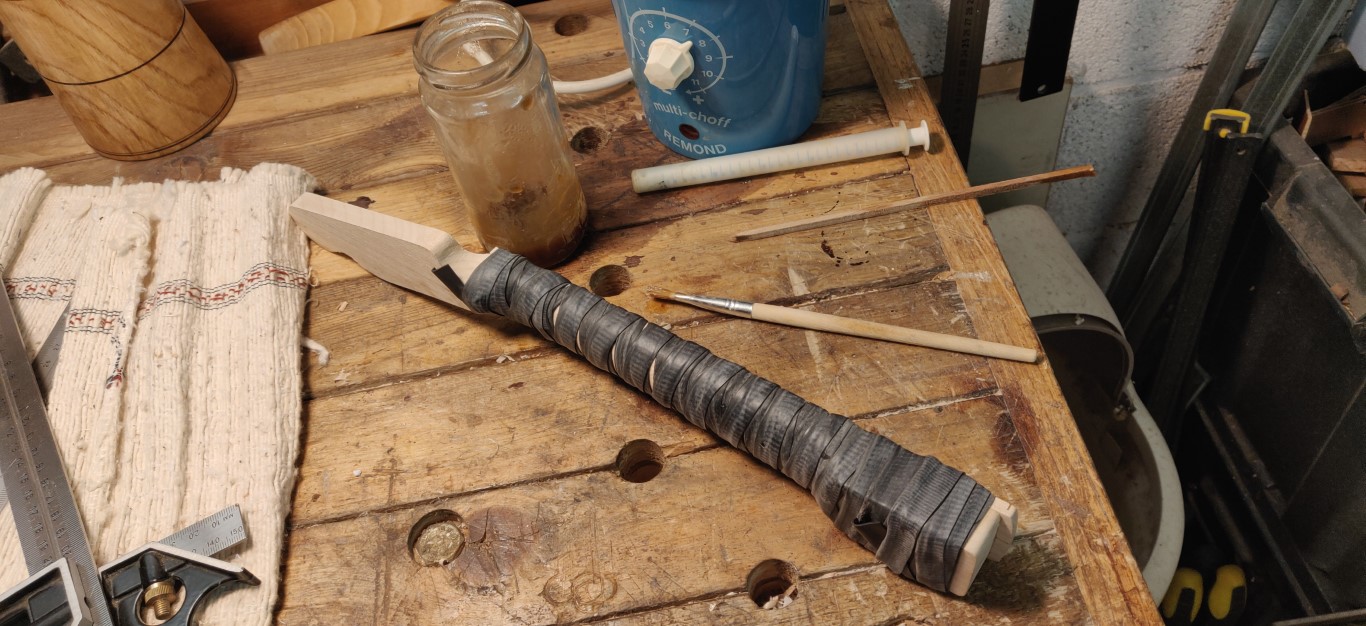

Collage de la touche à la cole d’os.

- 8 -

Ajustement après collage et ponçage final.

- 9 -

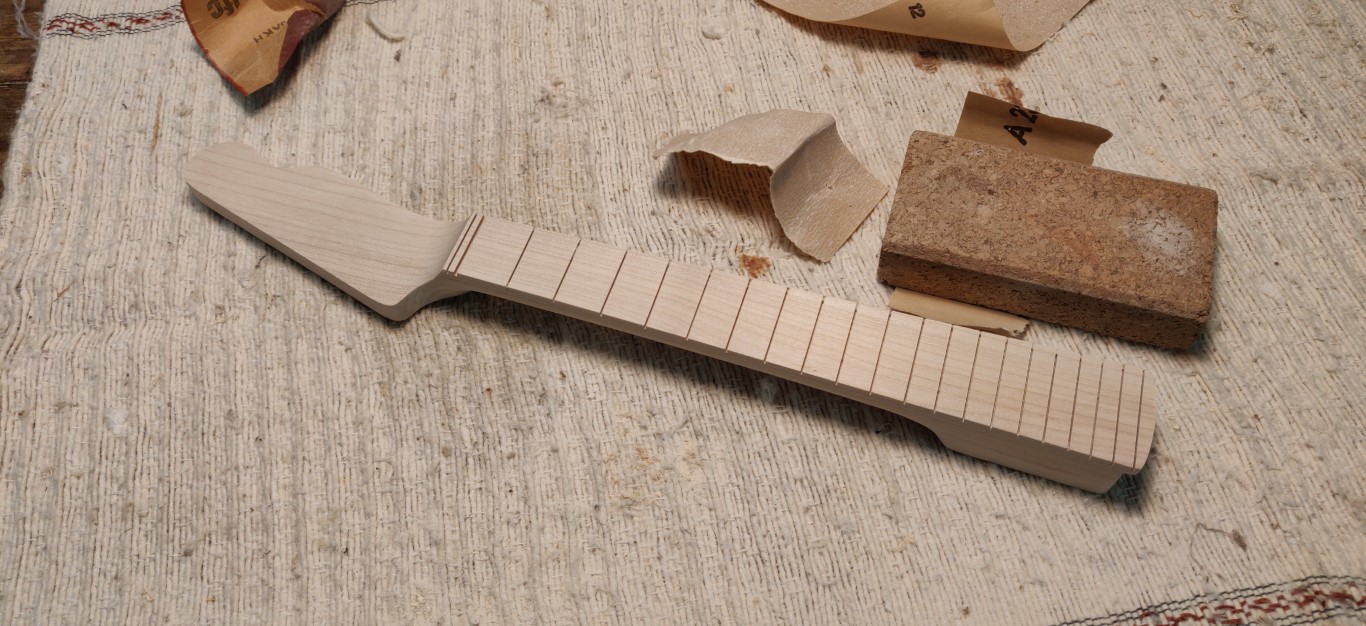

Ponçage jusqu’au grain 600.

- 10 -

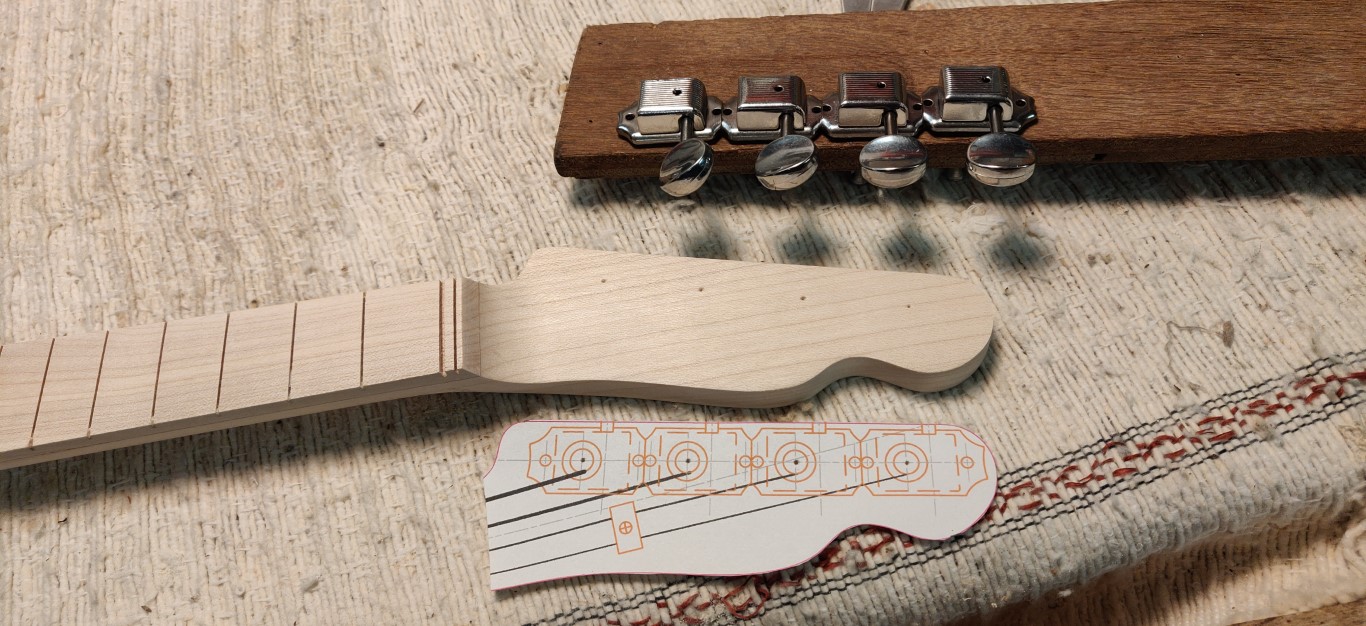

Placement des mécaniques.

- 11 -

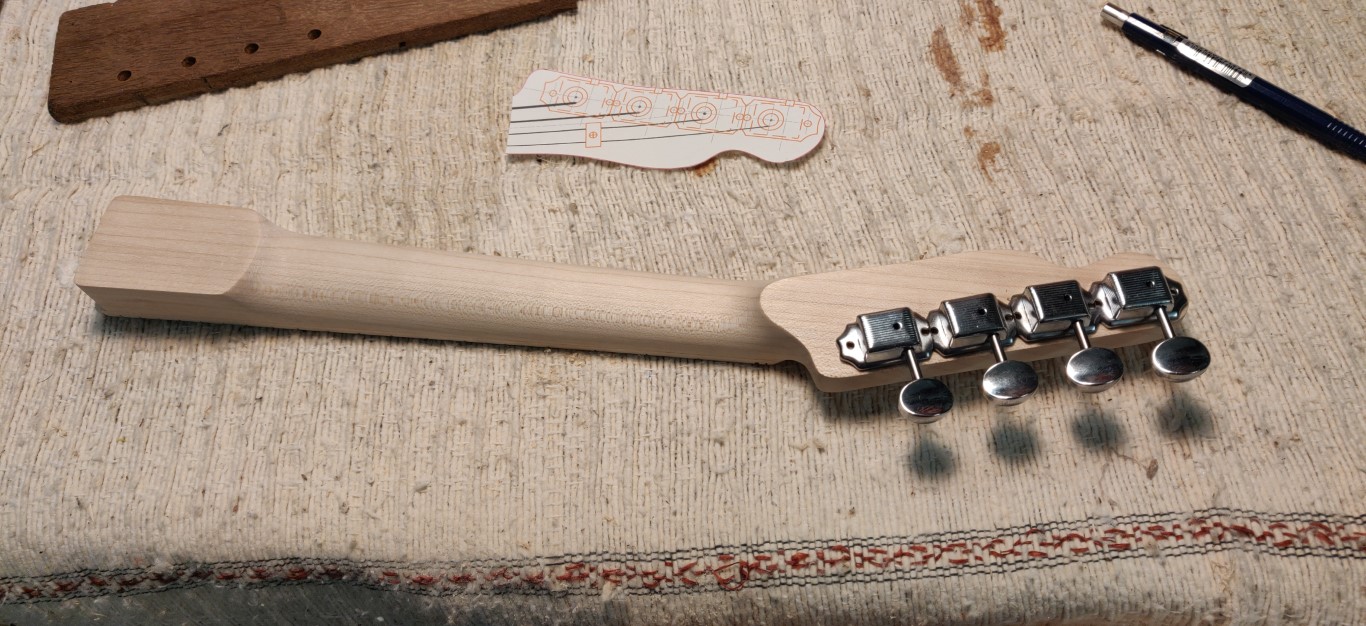

Montage des mécaniques.

- 12 -

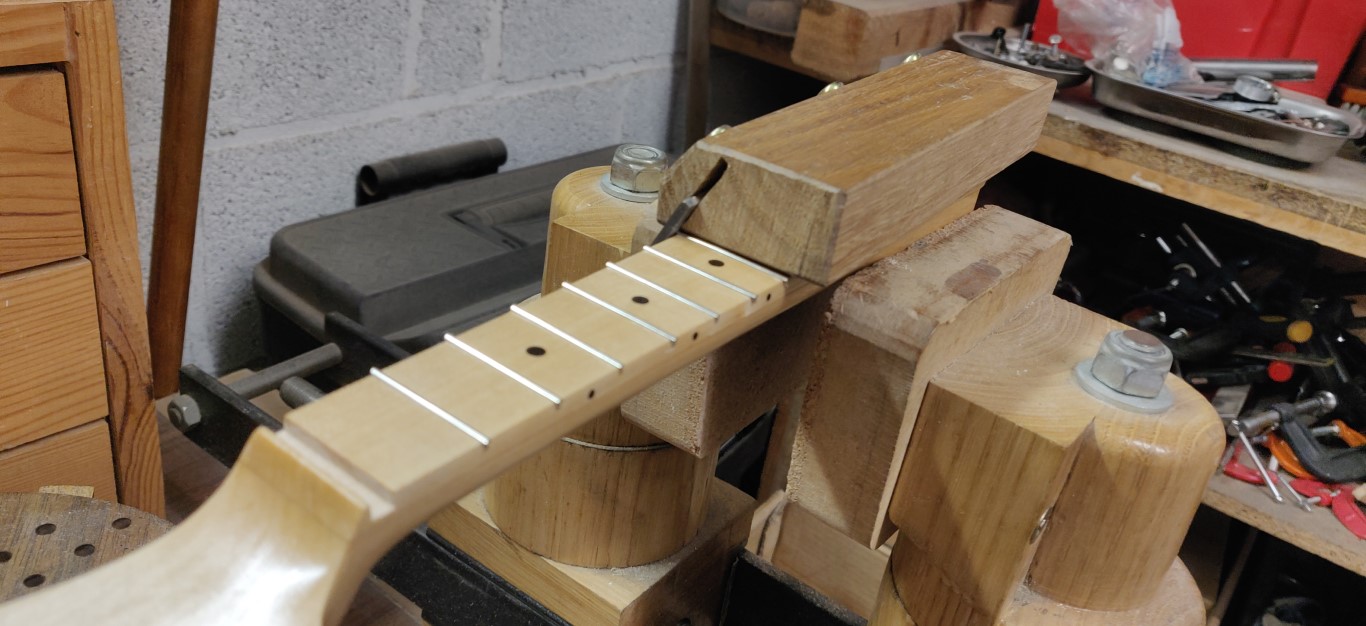

Frettage.

- 13 -

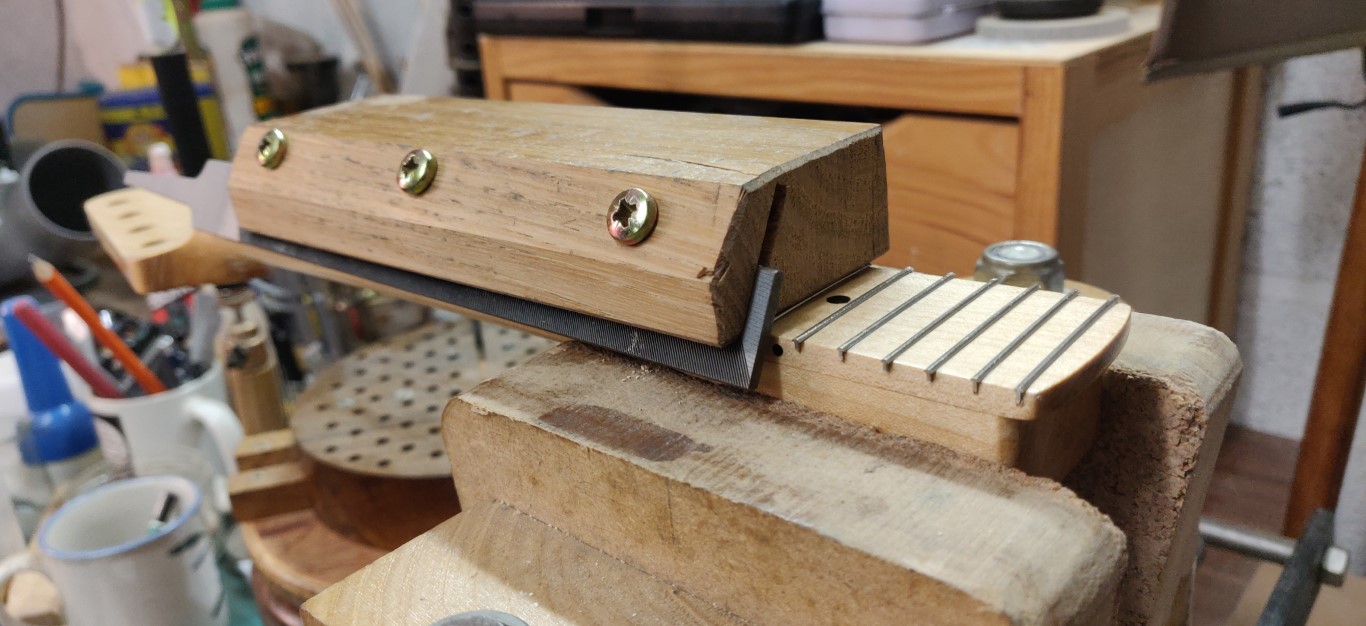

Limage des bouts des frets.

- 14 -

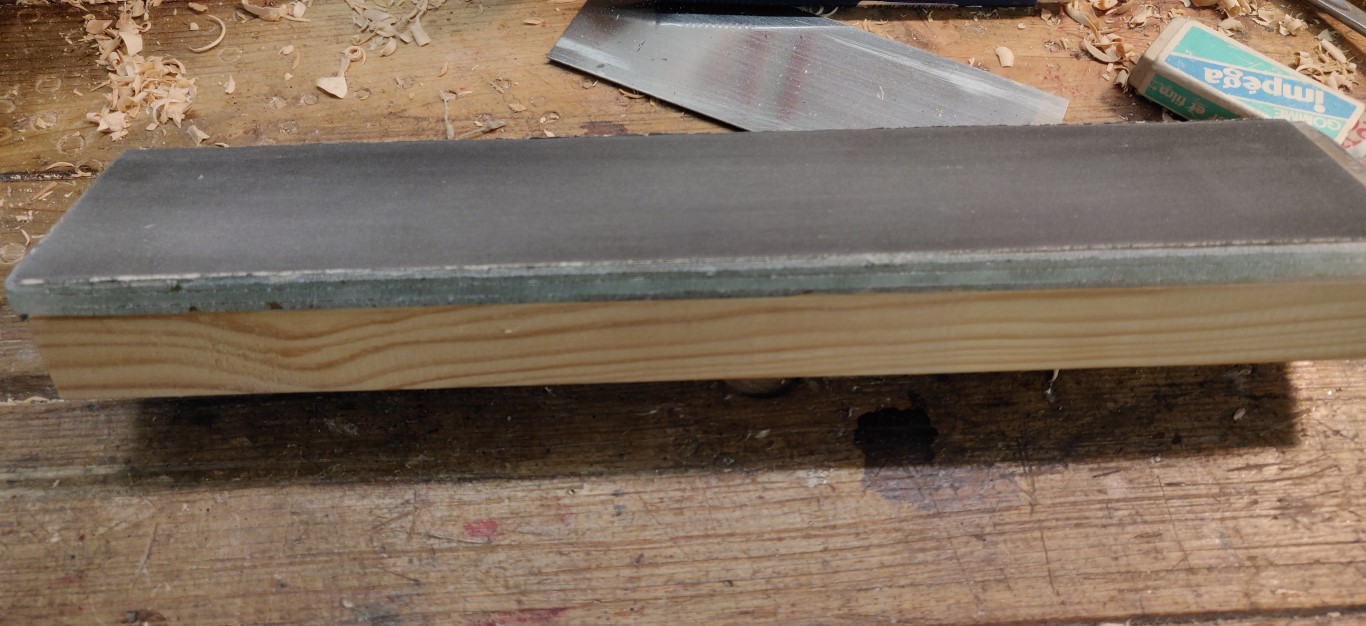

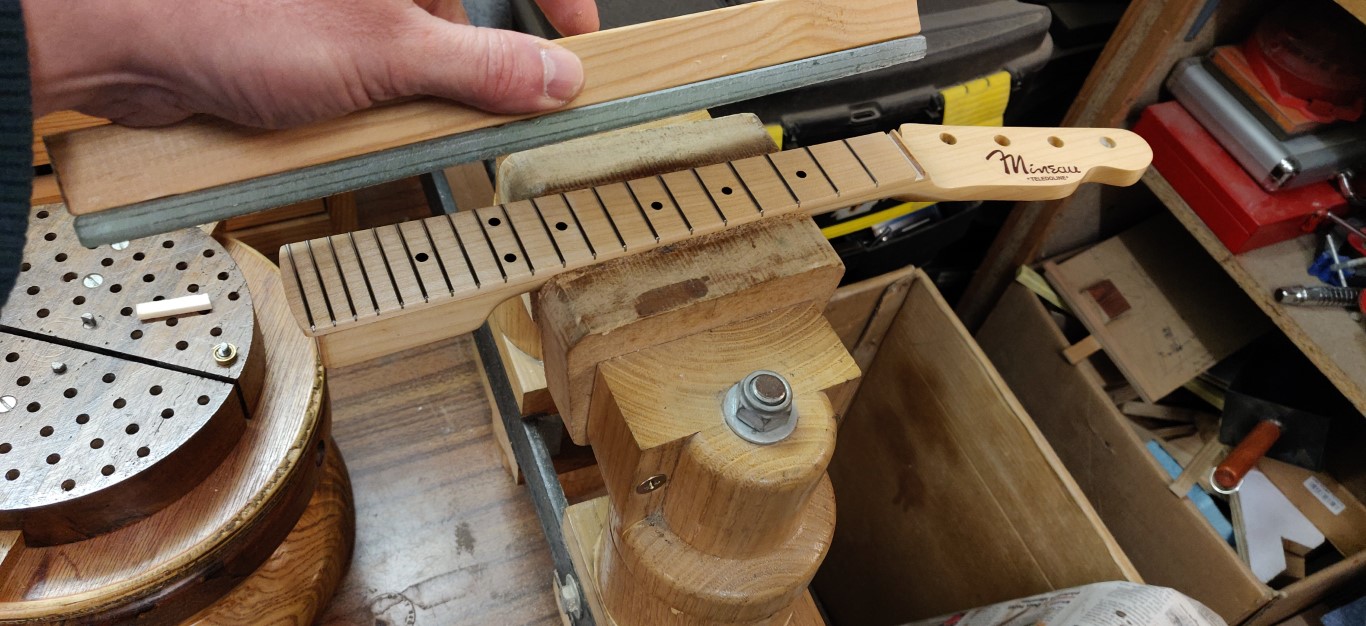

Cale en verre pour la planfification des frets. Papier de grain 1000.

- 15 -

Planification.

- 16 -

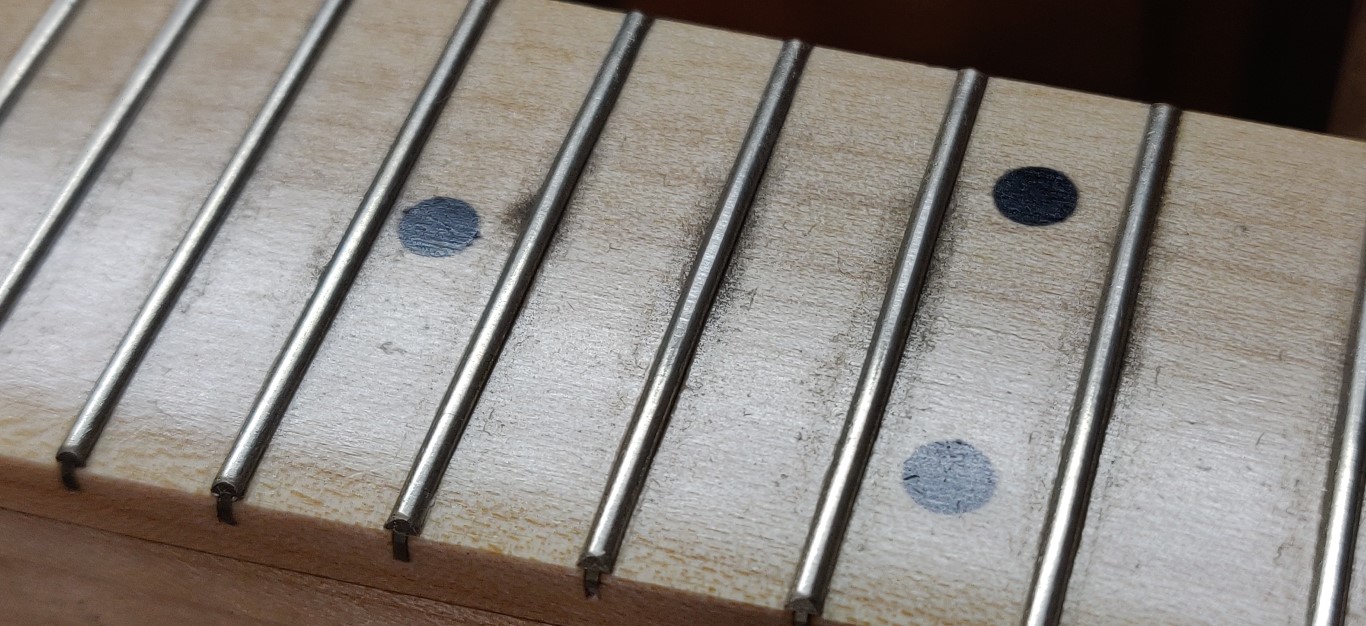

Il reste à refaire la couronne des frets et les polir. La touche a été huilée avant le frettage.

- 17 -

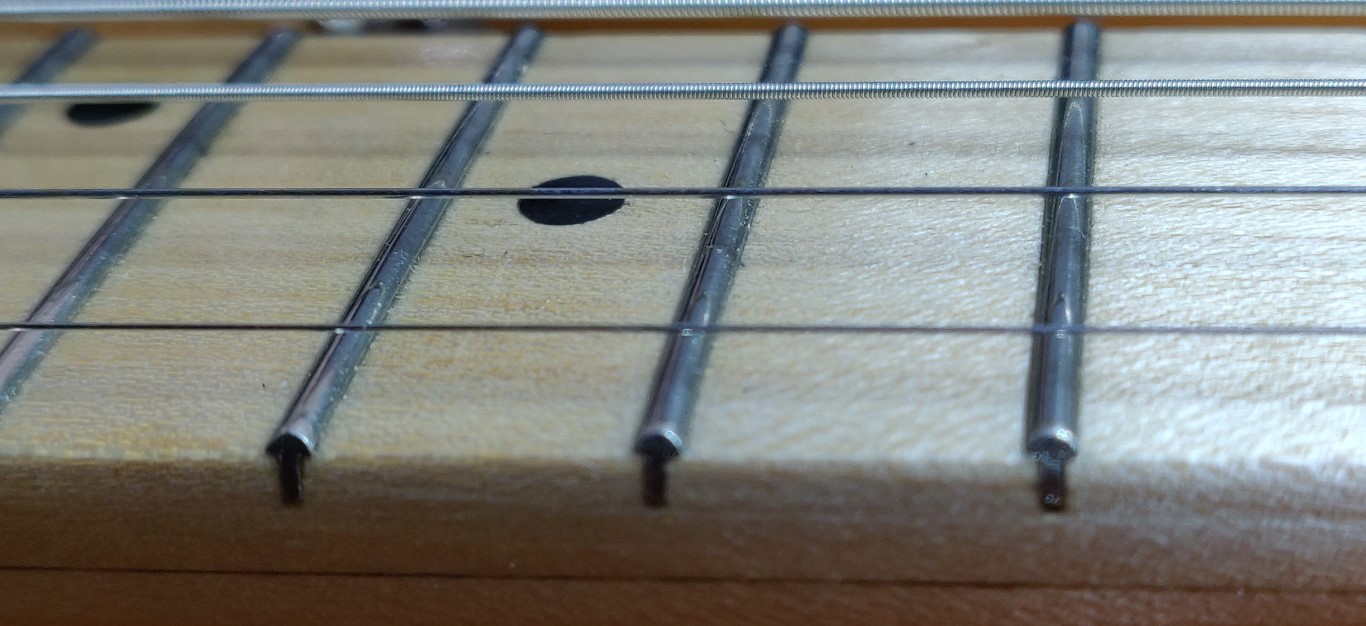

Frets terminées. Quelques couches d’huiles on été rajoutée après le frettage.

- 18 -

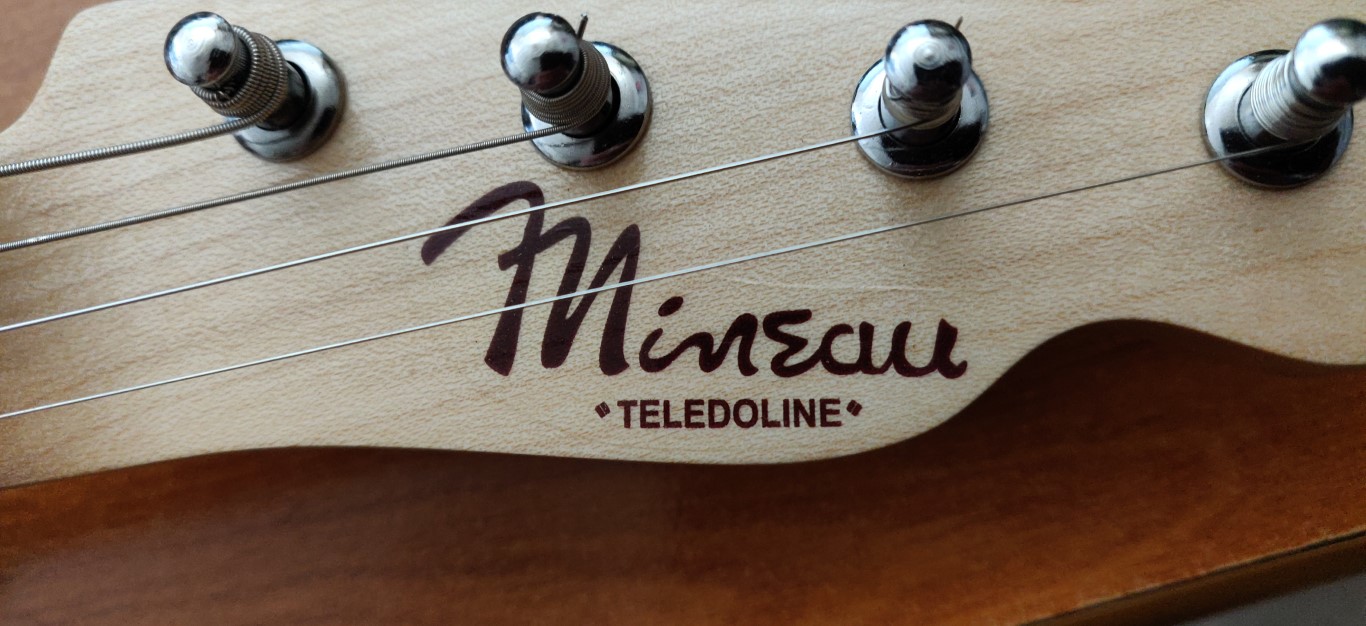

Logo personnel, inspiré de la signature Fender. Décalcomanie entre les couches de True Oil.

J’espère que cet instrument vous a plu, vous pouvez également consulter la fabrication de mes autres instruments à cordes et à vent sur ce site.
Je rappelle que je ne vends pas mes instruments.

Vous pouvez me faire part de vos commentaires soit en réagissant à cet article ci dessous, soit sur ma page facebook.

Christophe
