Chariot à tenonner

Voici un charriot à tenoner pour scie circulaire.

Le but de ce type de chariot est de présenter debout la pièce sur laquelle on veut usiner un tenon, de manière à couper les joues du tenon à la scie circulaire. Il est nécessaire de pouvoir régler très finement l’espace entre le charriot et la lame. Il existe beaucoup de modèles, souvent assez sophistiqués, permettant ce réglage grâce à une glissière transversale, comme le [modèle de Mathias Wandel](http://www.homemadetools.net/quick-set-tenon- jig) par exemple.

Dans mon cas, ma scie possède un guide longitudinal avec un réglage micro- métrique. J’ai donc opté pour un modèle beaucoup plus simple qui glisse à cheval sur le guide, profitant ainsi du réglage micro-métrique existant.

J’ai trouvé le modèle dont je me suis inspiré dans l’encyclopédie d’outils en ligne Homemadetools.net.
Ce plan a été publié à l’origine dans la revue Fine Woodworking #198 April 22 2008.[](www.homemadetools.net/tenoning- jig-18)

L’original est réalisé en contreplaqué phénolique qui a l’avantage d’avoir des surfaces naturellement glissantes. Ne disposant pas de ce type de contre plaqué, j’ai réalisé le mien en contreplaqué extérieur de 18mm, et j’ai paraffiné les surfaces qui doivent glisser.

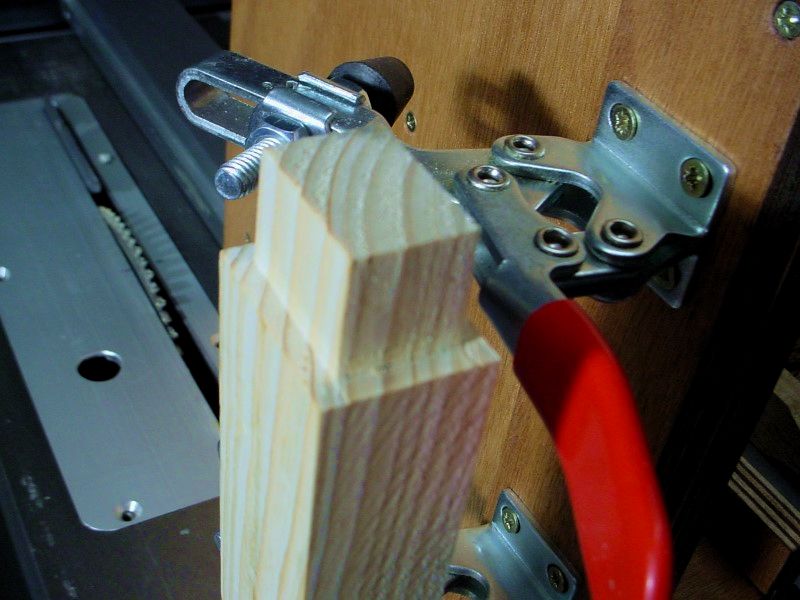

Comme sur le modèle, la pièce est maintenue avec une paire de sauterelles.

|

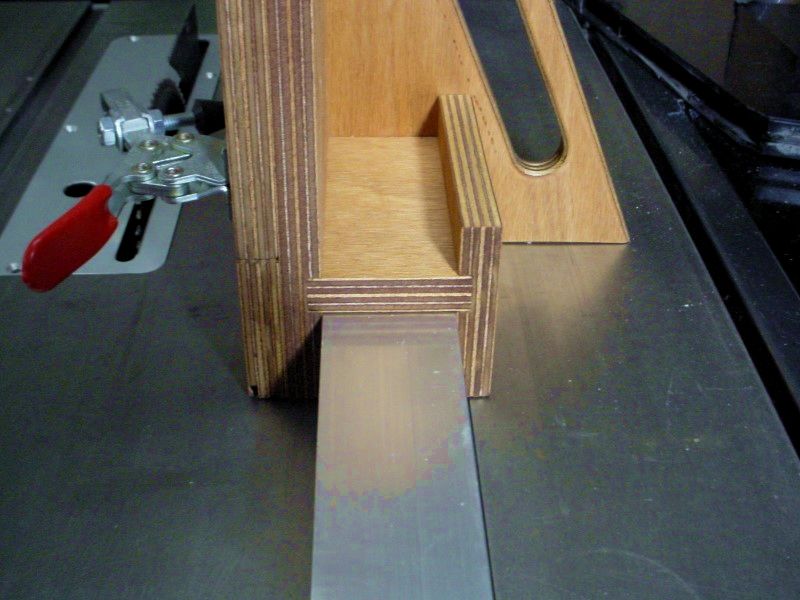

L’arrière est différent du modèle. J’ai retenu la poignée sur le renfort, mais le renfort déborde sur la droite et appuie sur la table de façon à mieux garantir la perpendicularité du chariot par rapport à la table.

—|—

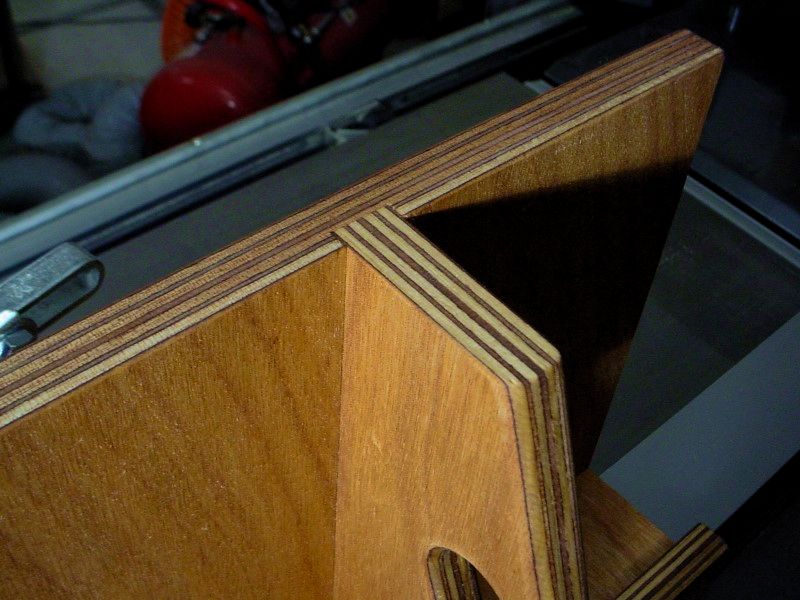

L’assemblage est le même que sur le modèle, noyé dans l’épaisseur. Les pièces sont vissées.

|

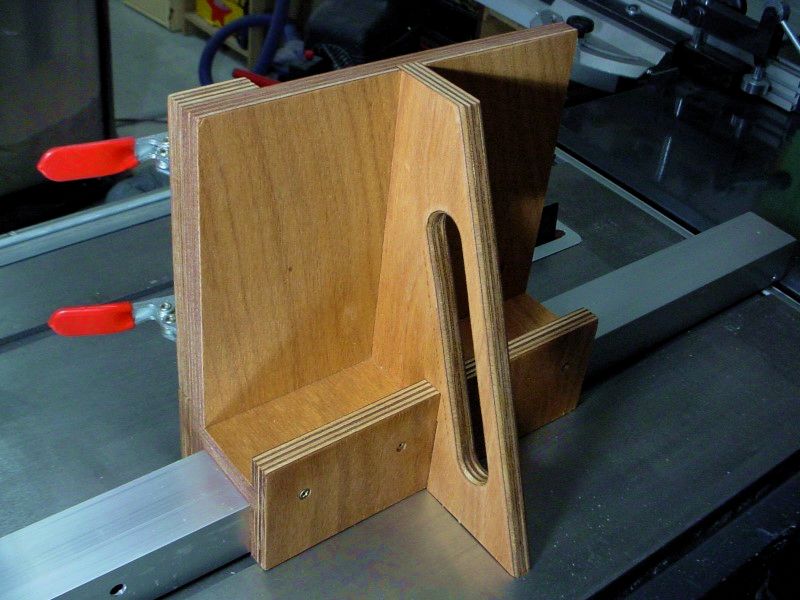

La coulisse à cheval sur le guide longitudinal. Le jeu est minimal. Les surfaces intérieures et du dessous sont frottées avec une bougie pour mieux glisser sur le métal.

Voici un petit reportage montrant comment fabriquer un tenon avec ce charriot :

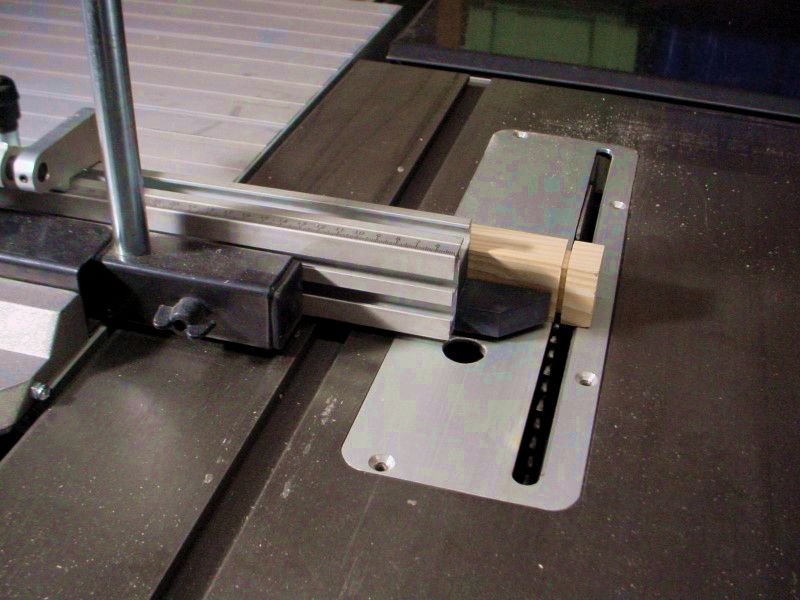

A l’aide du chariot de la scie, avec une butée réglée à gauche, on coupe l’épaule du tenon sur les quatre faces.

|

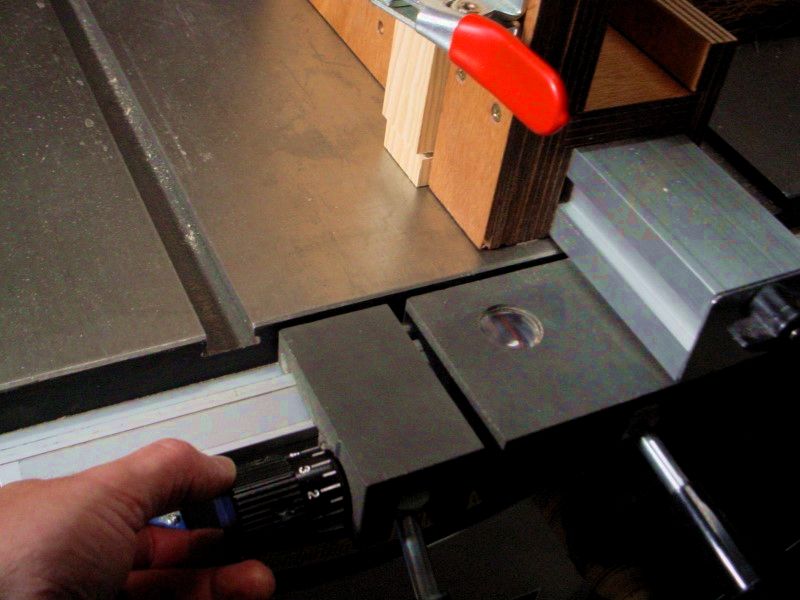

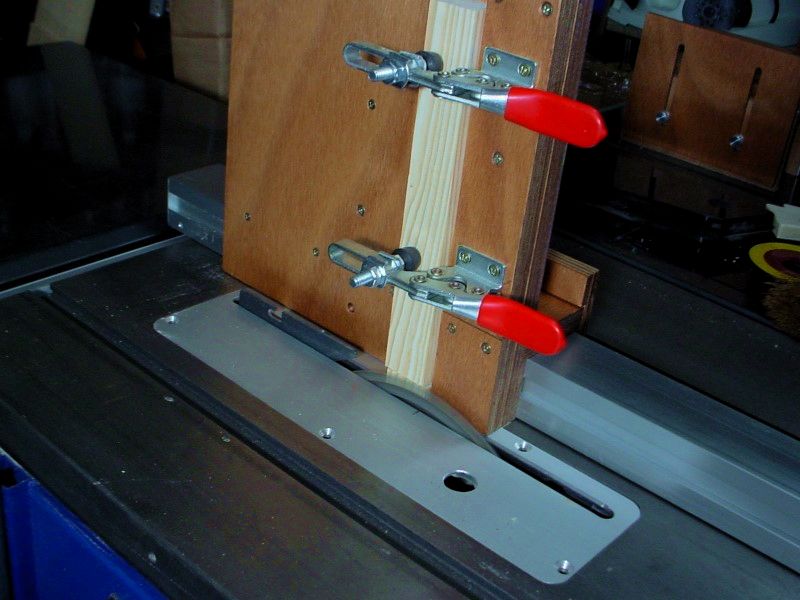

On installe ensuite la pièce dans le chariot à tenonner, et on règle l’écartement et la profondeur de coupe de la lame.

—|—

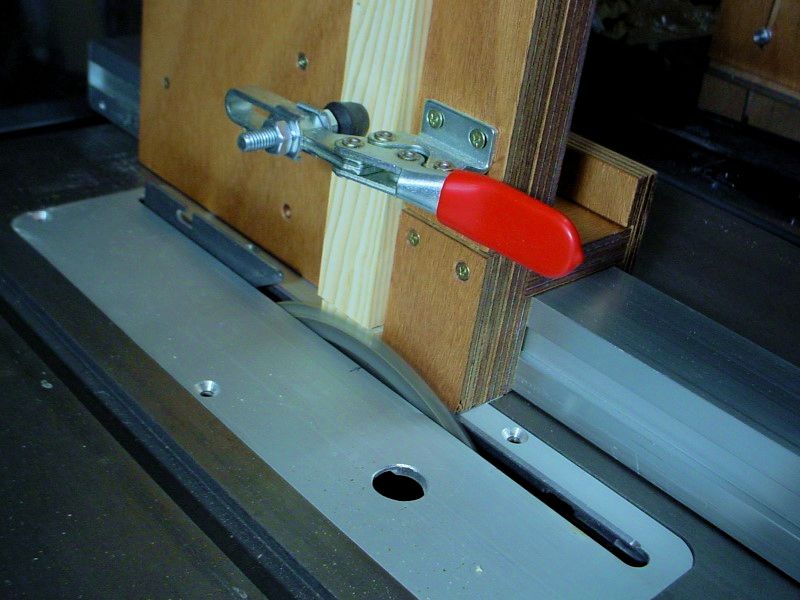

Après avoir fait une passe, on retourne la pièce en gardant le même réglage et on coupe la face opposée.

|

On modifie l’écartement de la lame par rapport au chariot, et on coupe les deux autres faces.

Voilà le tenon terminé, parfaitement centré, par construction. Ce procédé permet de gagner beaucoup de temps lorsqu’on a beaucoup de tenons à réaliser.

|

N’hésitez pas à me laisser un commentaire ici, ou sur Facebook, ou encore sur HomemadeTools.

Christophe
