Entraineurs manuels pour scie circulaire
Il existe bien des sortes de poussoirs pour la scie circulaire, mais on a vu apparaître outre atlantique un nouveau modèle qui apporte une innovation certaine dans ce domaine, c’est le GRR-Ripper de Micro Jig. ![](GRR- Ripper.jpg)
C’est un dispositif qui permet de faire avancer à la fois la pièce que l’on coupe et la chute de l’autre côté de la lame, il s’agit plus d’un “entraineur” que d’un poussoir. Si on est équipé de deux entraineurs, un pour chaque main, on peut obtenir une qualité de coupe similaire à celle d’un entraineur mécanique, même pour une longue pièce (voir la vidéo plus bas).
De plus, ce dispositif apporte un supplément de sécurité en gardant la lame encore plus éloignée de la main.
Cet article montre comment réaliser sois-même ce type d’entraineur, avec du bois et un peu de métal.
Principe et plan

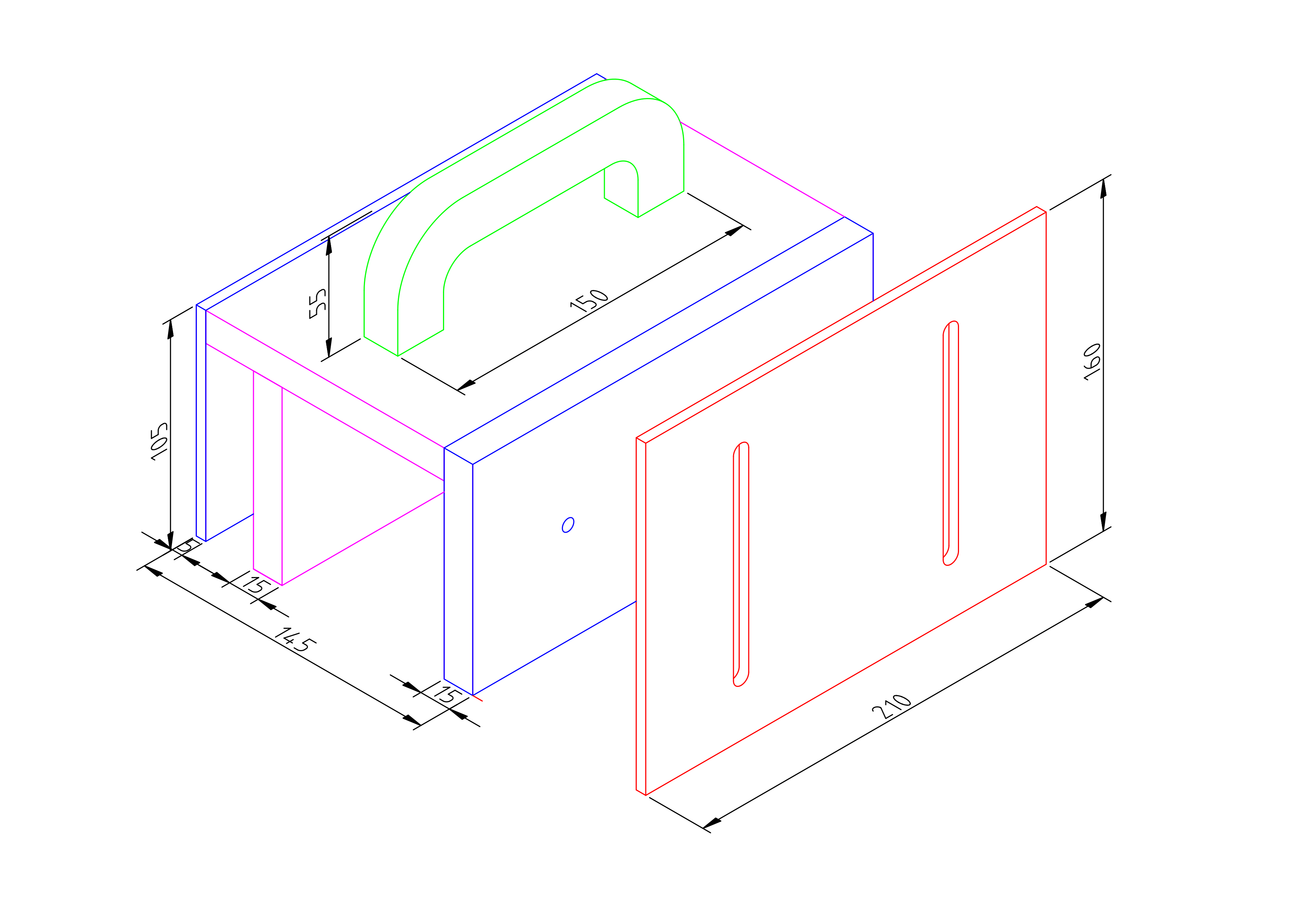

Le schéma ci dessous montre l’architecture en M de l’entraineur. Le dessous des “pieds” du M est doté d’un revêtement accrochant qui permet d’entrainer le bois.
Il y a deux cas de figure, soit la planche à couper est plus large que l’outil (photo de gauche) , soit la planche est plus étroite que l’outil (photo de droite).
Dans le premier cas, la pièce est entraînée par les trois pieds du M, dans le second, la pièce n’est entraînée que par deux pieds. Afin d’éviter à l’outil de basculer, une extension mobile peut être déployée de façon à faire appui sur la table (la pièce rouge dans le schéma ci-dessus).
La Lame de la scie passe sous le pont, entre le premier et le second pied du
M.
De manière à pouvoir couper des pièces relativement fines, le premier pied du
M ne fait que 5 mm d’épaisseur.
Les deux autres pieds font 15mm d’épaisseur.
Le pied du milieu peut être coulissé latéralement de manière à s’adapter à différents cas de figures.
Réalisation
Le reportage ci dessous montre comment réaliser deux poussoirs, ce qui permet une utilisation “en continu” pour les pièces longues.

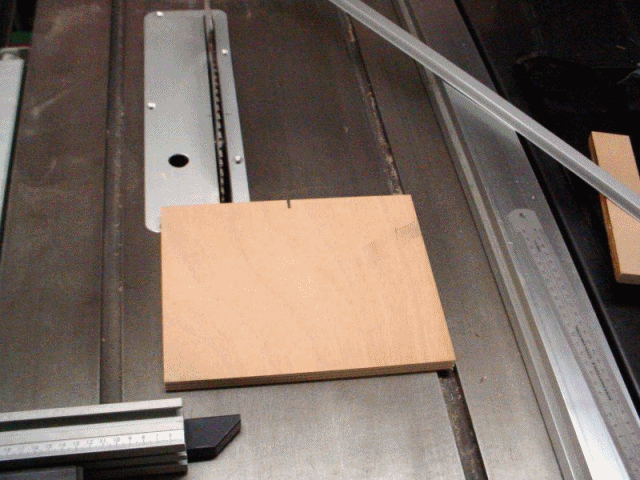

Dessus et glissières
- Les glissières sont réalisées en utilisant un profil aluminium en U de la même épaisseur que le contre plaqué.
- Elles sont incrustées sur la tranche d’une planche qui constituera les deux dessus pour les deux outils.
- L’ouverture de la glissière est réalisée à la scie circulaire (les dentures carbure coupent très bien l’aluminium).
- Dans cette phase, j’utilise le chariot à tenonner décrit dans cet article.

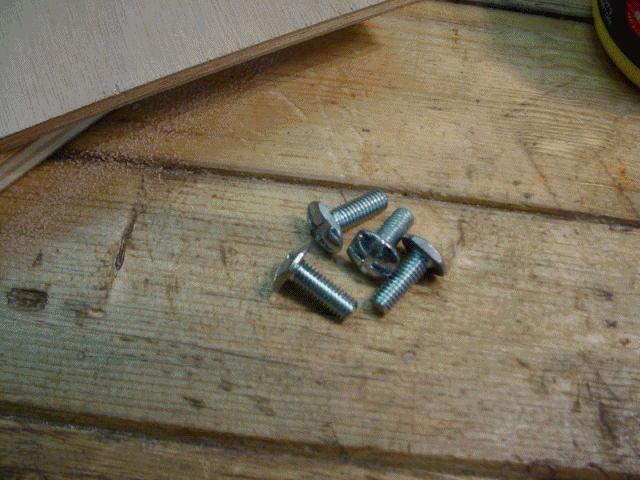

- Les vis à tête en T sont réalisées avec des vis à tête ronde, dans laquelle j’ai limé deux méplats pour les empêcher de tourner.
- Enfin, une fois les deux glissières réalisées, la pièces est coupée en deux pour obtenir les deux dessus.

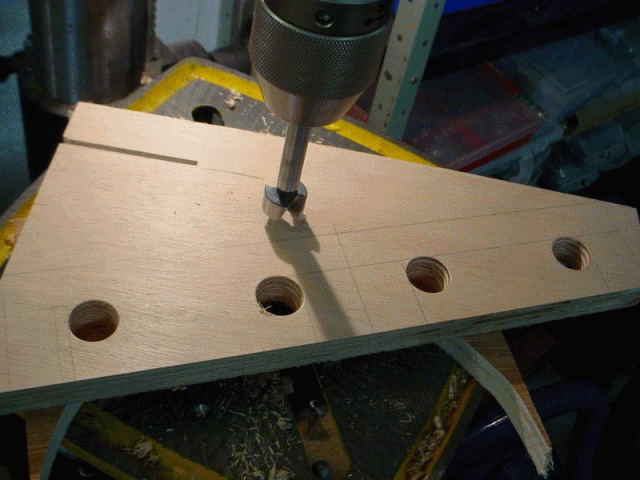

Poignée

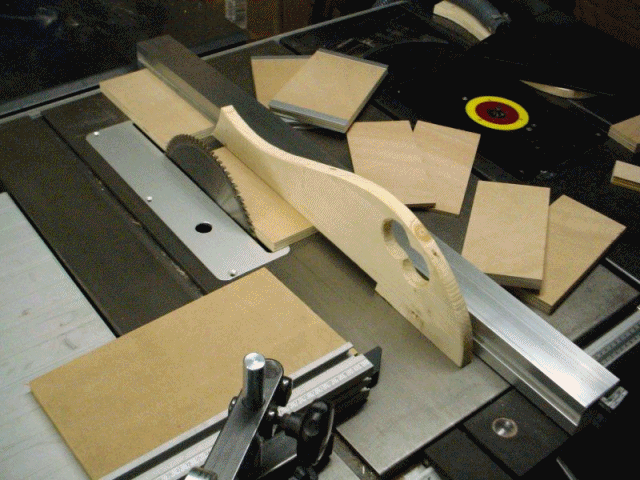

Les côtés
Assemblage
- Les écrous sont réalisés au tour en aluminium, mais on peut aussi bien utiliser des écrous papillon
- Le grip sur le dessous est réalisé avec du papier de verre 80 collé à la colle néoprène. On peut aussi utiliser du caoutchouc de tapis de souris;
- L’extension du troisième pied doit glisser sur la table, elle est frottée avec de la paraffine.

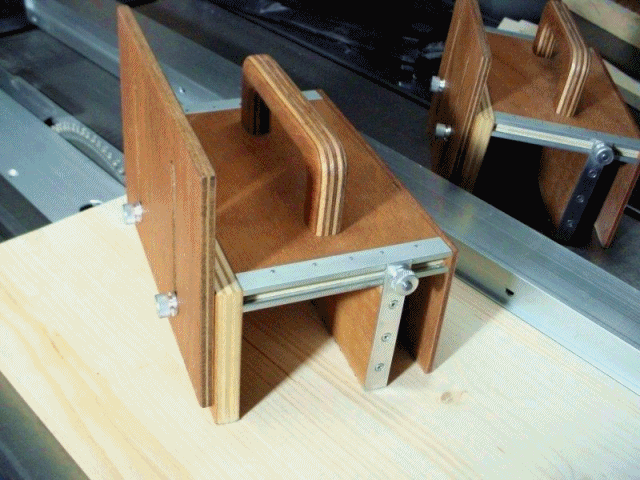

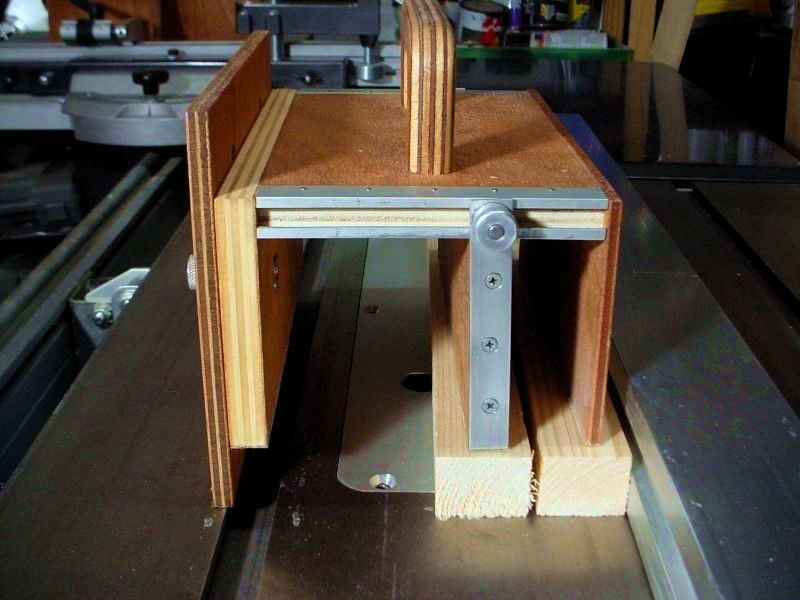

L’outil terminé, et démonstration
- La finition est réalisée à l’huile de tung (abrasin)
N’hésitez pas à me laisser un commentaire ici, ou sur Facebook, ou encore sur HomemadeTools.
Christophe
