Boîte à outils connectée

Boîte à outils connectée

Lecture de 5 Minutes

Boîte à outils connectée
Table des matières :

Boîte à outils multi-fonctions et connectée

FB

Voici une boîte à outil d’un nouveau type !
Non seulement elle permet de transporter ses outils, elle rend également bien d’autres services :

  • Eclairage du chantier

  • Alimentation 220V

  • Alimentation USB 5V

  • Alimentation 12V 20A

  • Horloge avec fonction alarme

  • Multimedia :

    • Ampli stéréo classe D2x20W
    • Tuner FM
    • Lecteur MP3 USB + SD
    • Bluetooth audio
  • Diffusion de messages Sonores et lumineux

    • La machine est connectée au réseau Wifi
    • La machine possède une interface Web
    • Depuis n’importe quel browser Internet, on peut envoyer des messages qui sont diffusés sur la boîte.
      • “A table”
      • “Viens voir”
      • “Coucou”
      • “Appelle moi”
      • “Tu fais trop de bruit !”

Démonstration en vidéo

Réalisation

  • La carte principale est une Wemos D1 R1, qui est une carte au format Arduino Uno, mais dotée d’un module ESP8266 aux capacités bien supérieures et possédant une interface Wifi.
  • Cette carte héberge le serveur Web et l’application principale, écrite en C++.
  • La carte principale raccorde également les boutons physiques sur les ports GPIO, et est connectée aux autres équipements à travers un bus I2C.
  • Les équipements non I2C (Mux analogique et player MP3 série) sont raccordés à une carte Arduino Nano esclave, elle-même raccordée en I2C à la carte principale.
  • L’horloge, le tuner FM, l’écran LCD sont connectés au bus I2C (mixe 3.3 et 5V).
  • Il y a une partie analogique constituée d’un multiplexeur quadruple entrées stéréo vers 1 sortie stéréo,commandé par la carte Arduino esclave. Cette partie est réalisée maison.

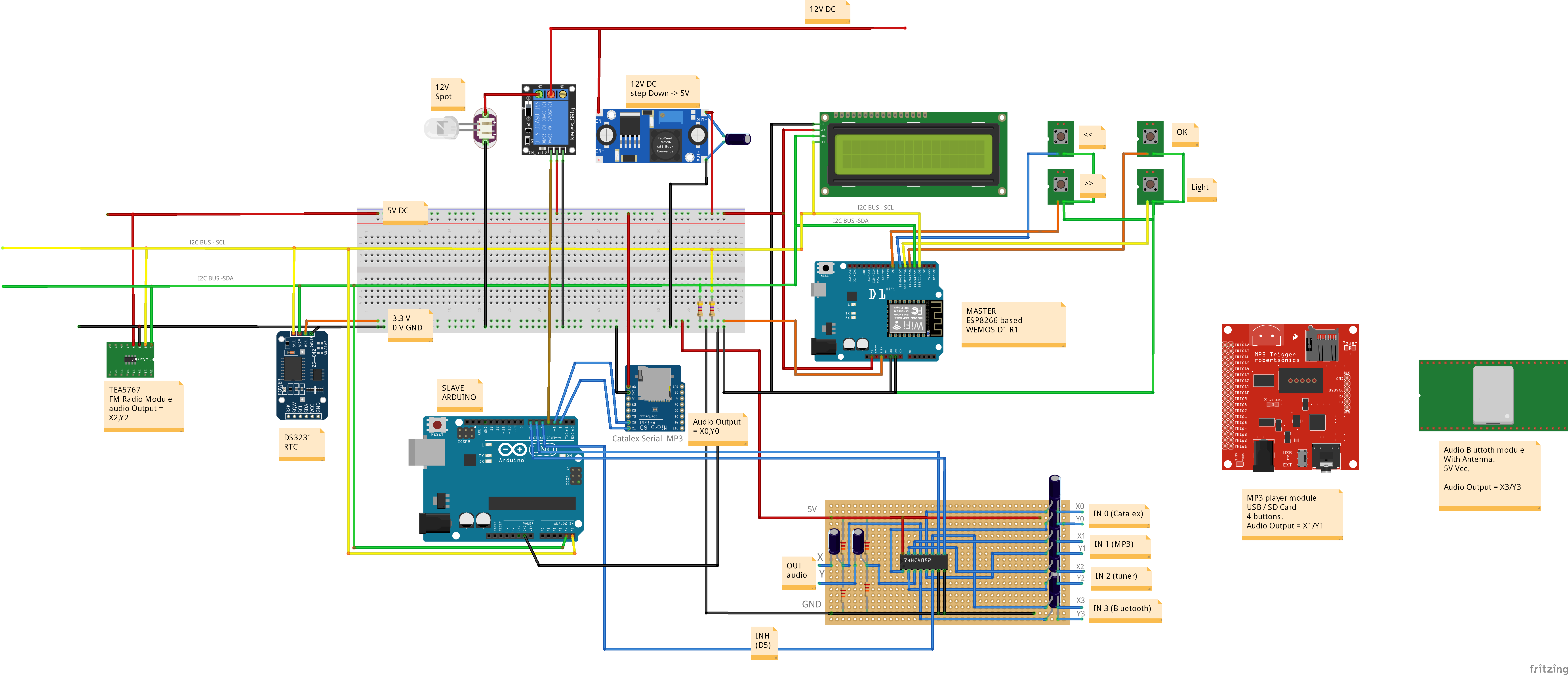

Schéma général (cliquer sur l’image pour voir en haute définition)

Liste des composants principaux

  • Carte principale : Wemos D1 R1, à base de ESP8266.
  • Carte Esclave : Arduino Nano
  • Module Horloge : DS3231 Real Time Clock
  • Lecteur MP3 pour les messages : Serial MP3 player Catalex
  • Lecteur MP3 USB/SD : MP3 Player Audio Decoding Module Micro USB Port with TF Card and U Disk Player
  • Tuner FM : TEA5767 FM Module 76-108Mhz
  • Module radio bluetooth : WINGONEER Bluetooth Récepteur audio sans fil Bluetooth V4.2 CSR64215
  • Ecran LCD : 1602 16x2 HD44780 Character LCD Display
  • Adaptateur I2C pour l’écran LCD : Serial I2C 1602 16×2 Character LCD Module
  • Module relais : Module Relais 10A à 1 Canal Compatible Arduino
  • Multiplexeur Analogique : montage à base de CD4052, inspiré par ce montage.
    Merci au site Sonelec pour son travail très didactique.

Quelques images de la réalisation

×

- 1 -

|

La boîte est construite avec un assemblage à queues droite à l’aide de ma digital finger joint jig, voir cet outil ici.

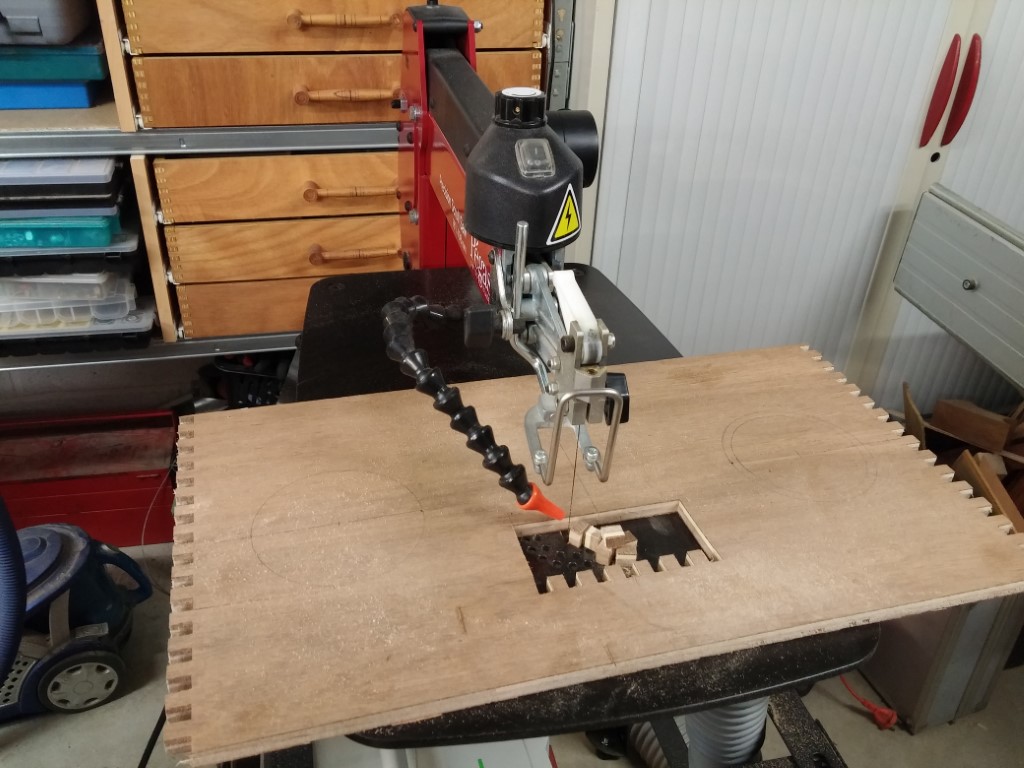

Les découpes intérieures sont réalisées à la scie à chantourner.

—|—

- 2 -

|

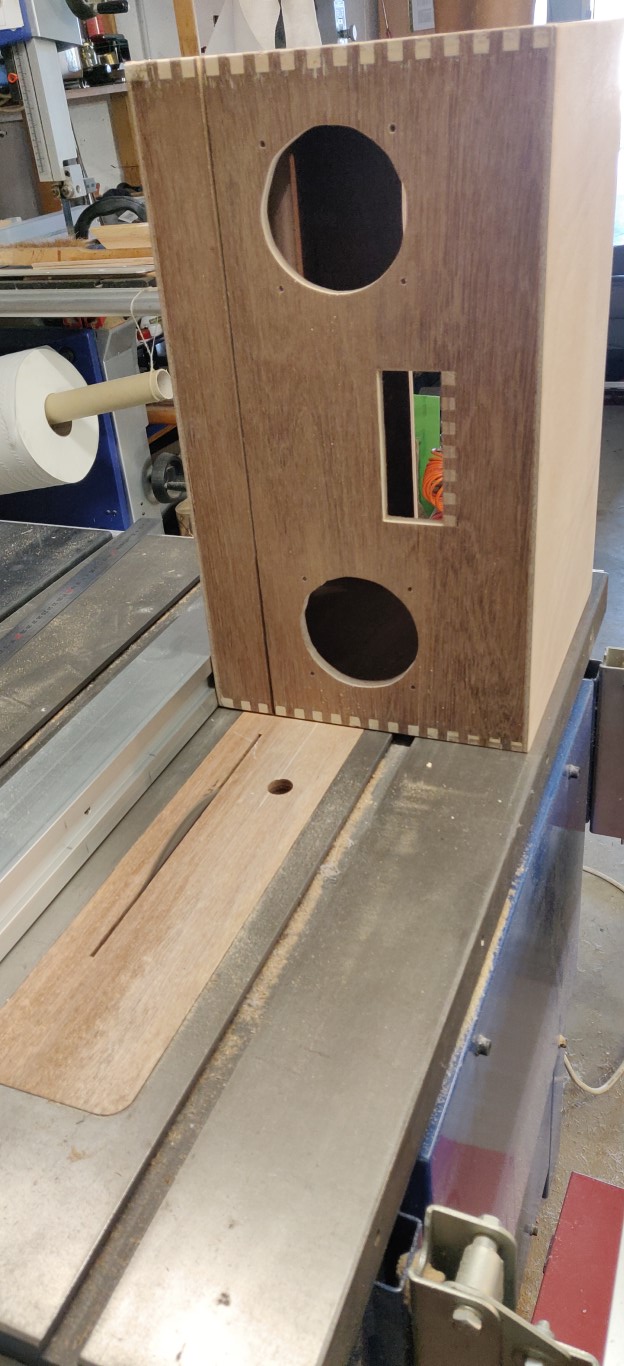

La boîte est assemblée et collée, et ensuite le couvercle est découpé à la scie circulaire.

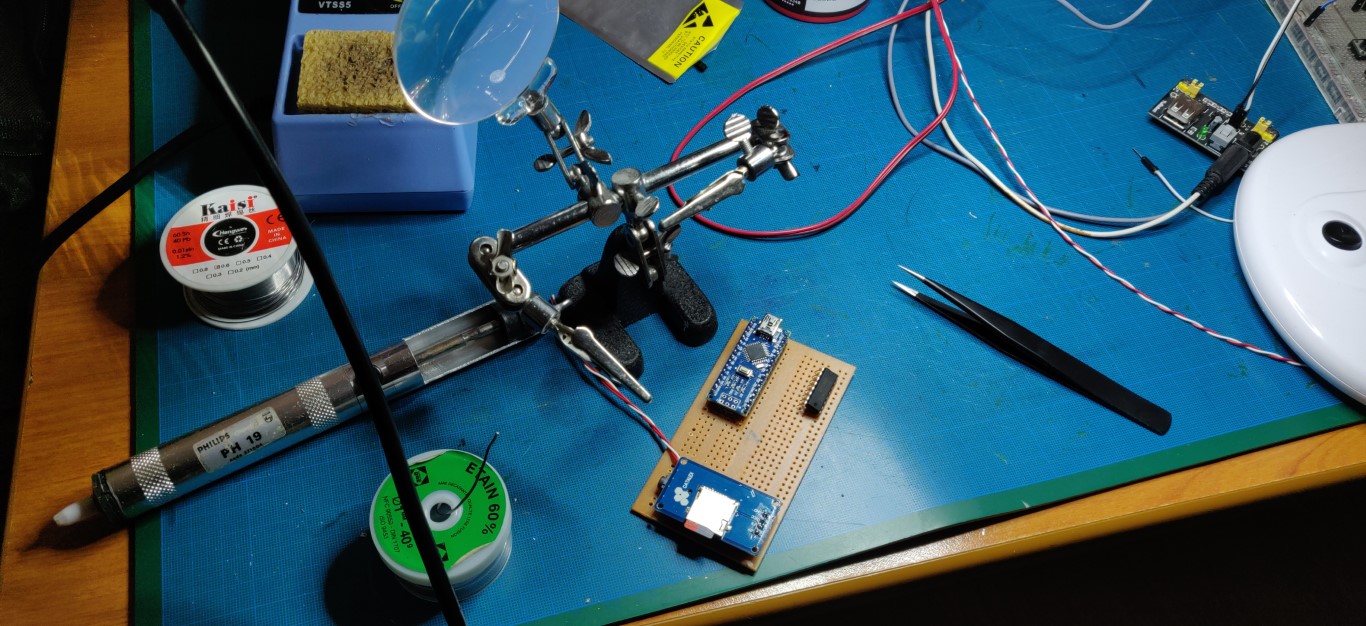

- 3 -

|

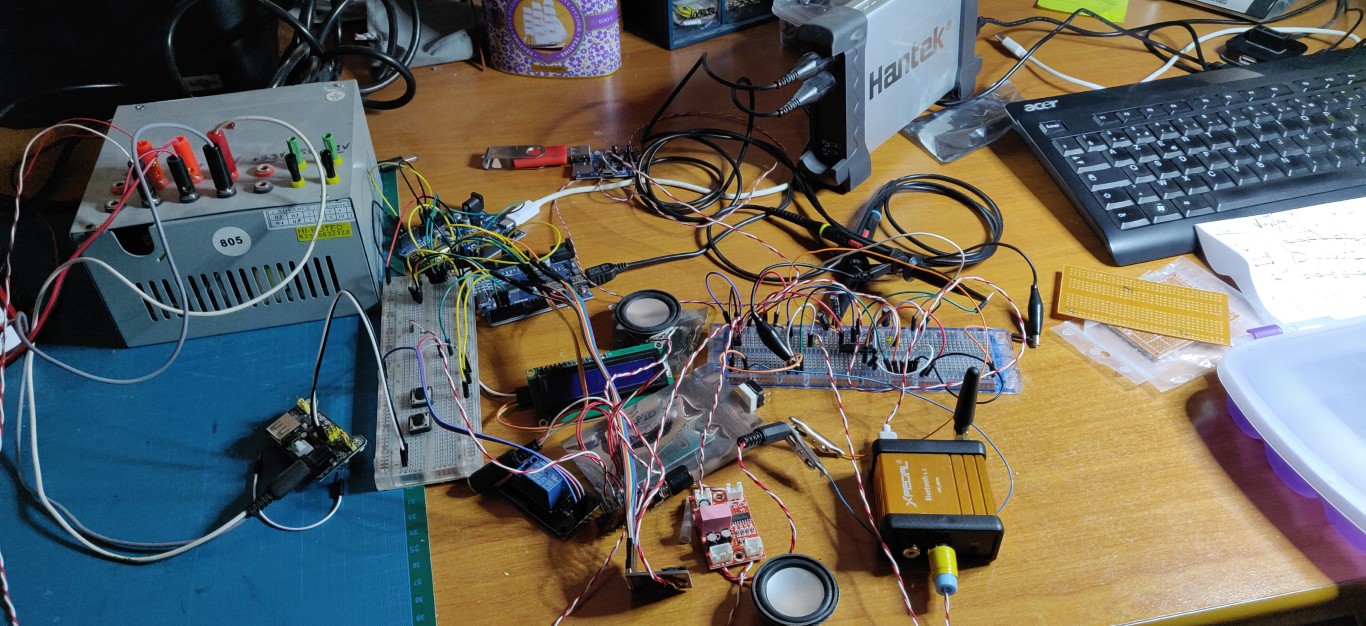

Prototypage …

- 4 -

|

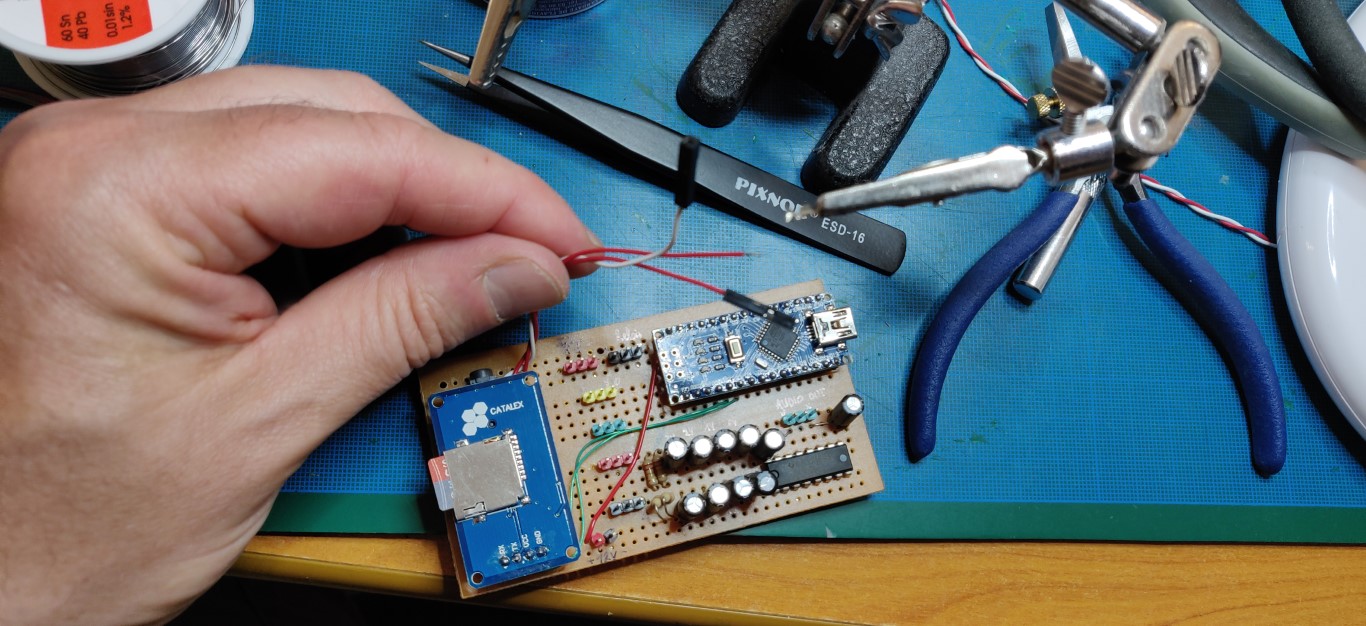

Assemblage de la première carte rassemblant le lecteur MP3 pour les messages, la carte esclave Arduino Nano, et le multiplexeur analogique à base d’un circuit intégré CD4052.

- 5 -

|

Connectique à base de connecteurs Dupont

- 6 -

|

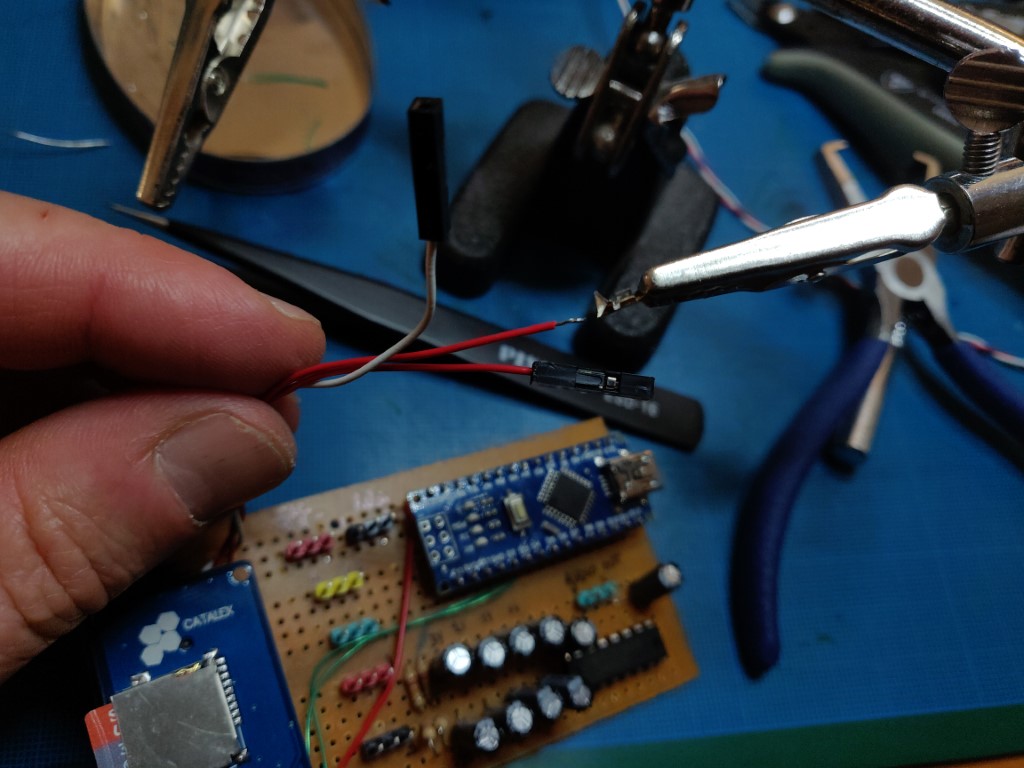

Soudure d’un connecteur femelle

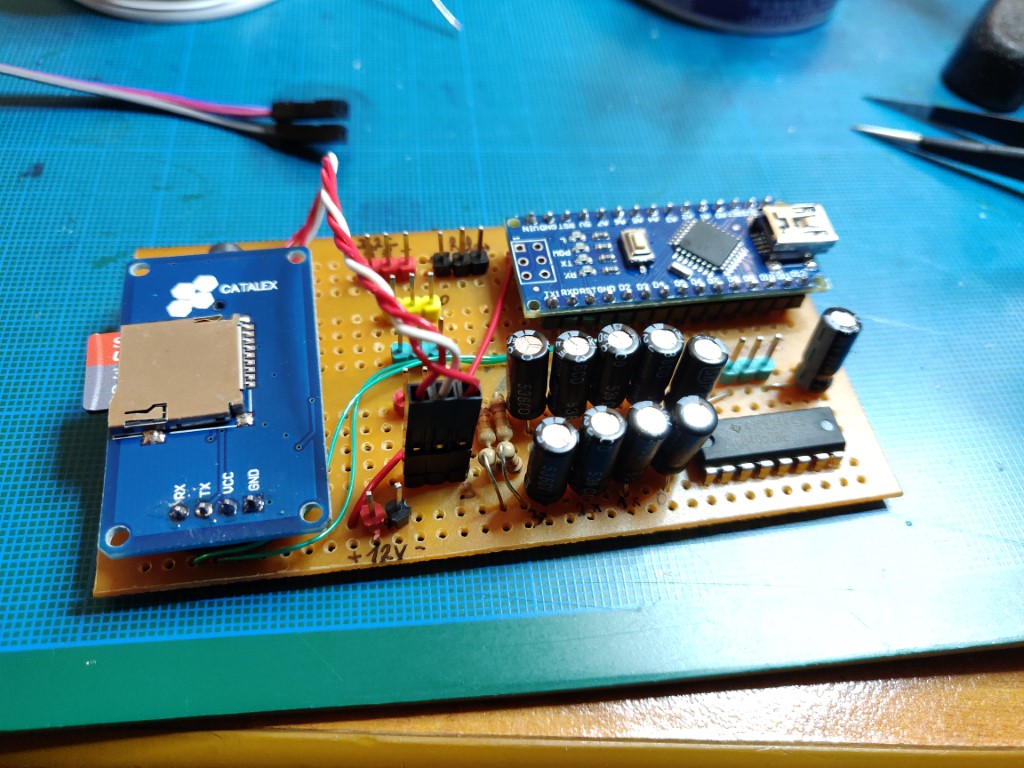

- 7 -

|

Carte terminée, recto

- 8 -

|

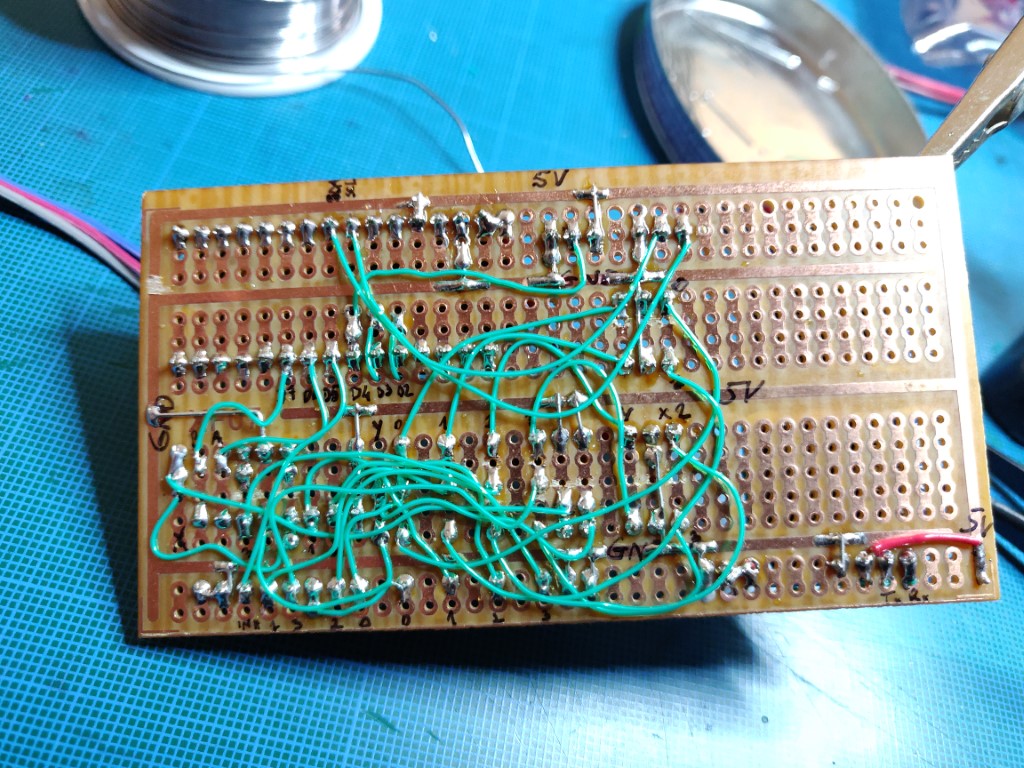

Verso. Les pistes sont réalisées à l’aide de fil wrapping soudé.

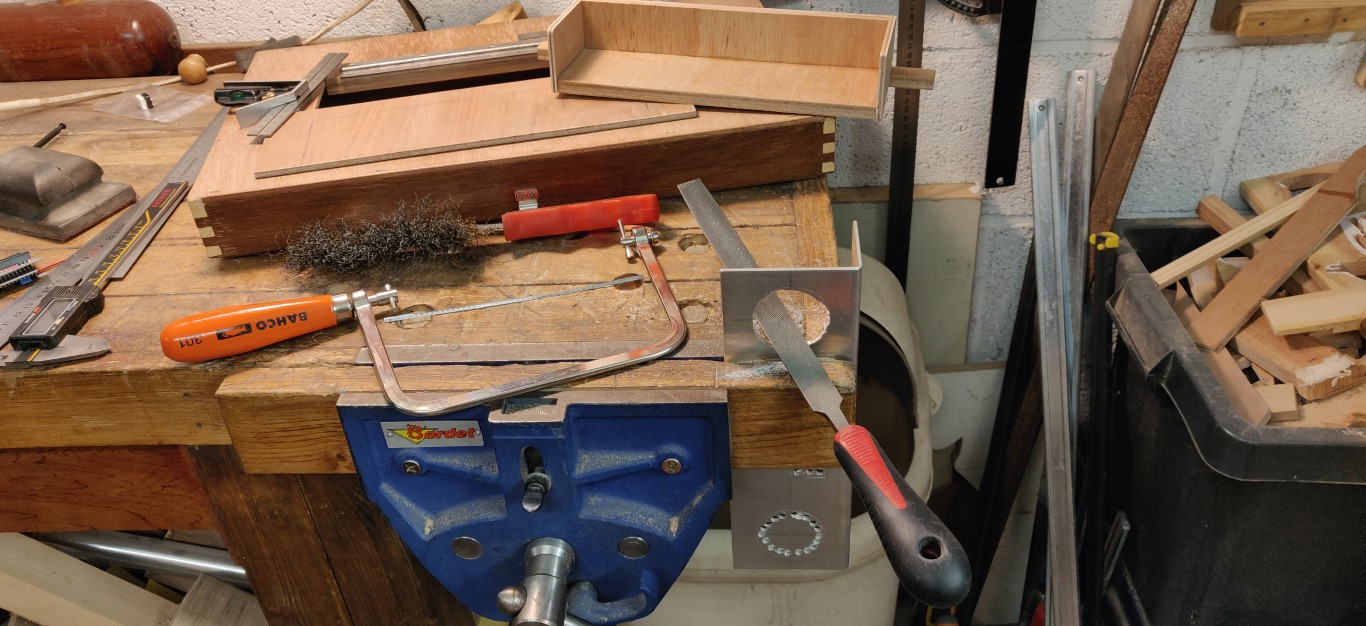

- 9 -

|

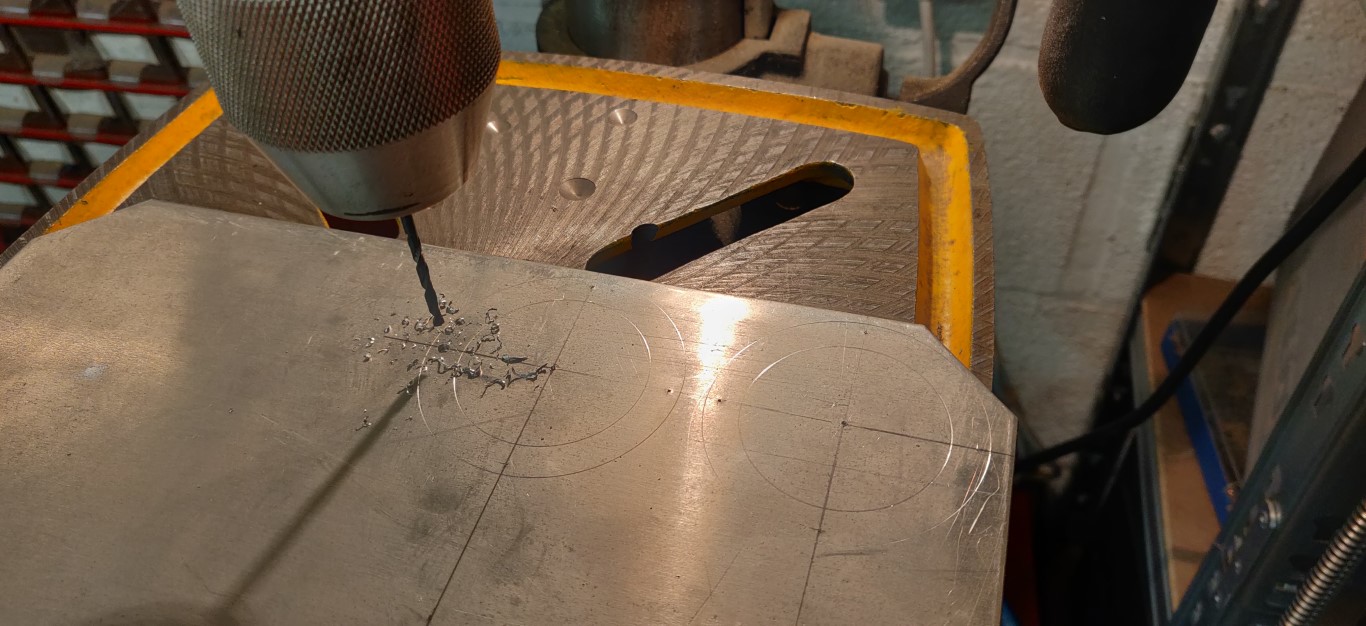

Réalisation du panneau en aluminium. Découpes intérieures.

- 10 -

|

Traçage des brides pour les spots.

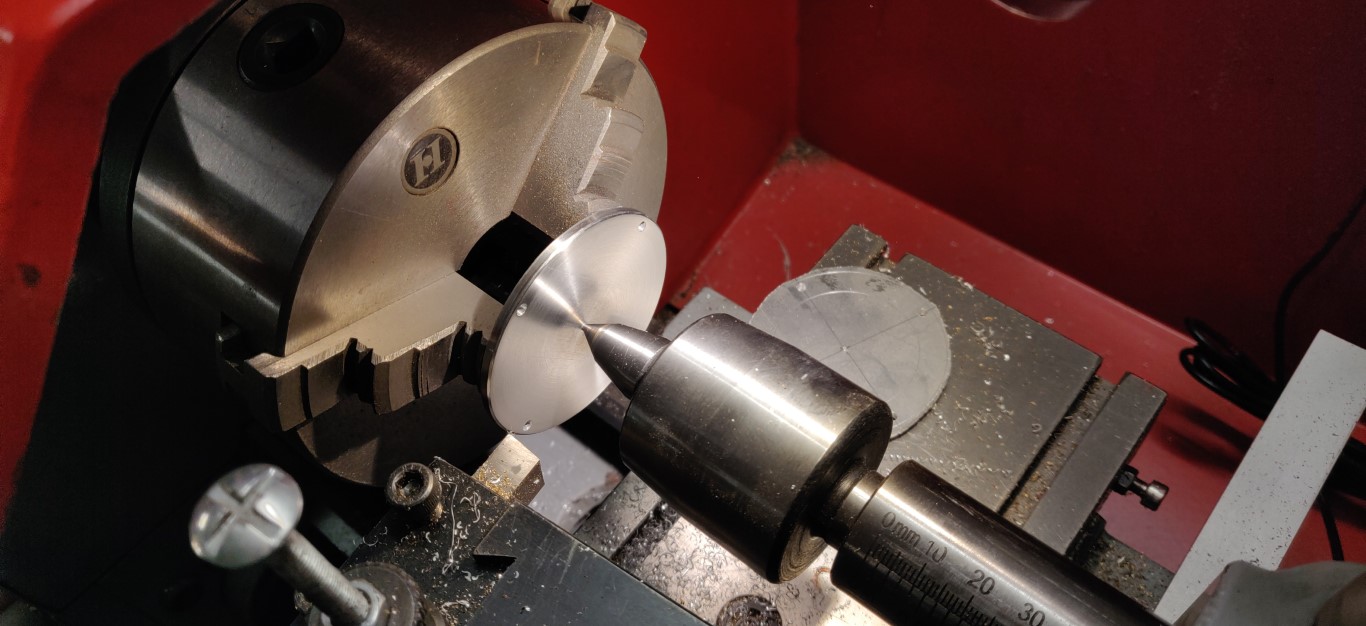

- 11 -

|

Tournage des brides pour les spots.

- 12 -

|

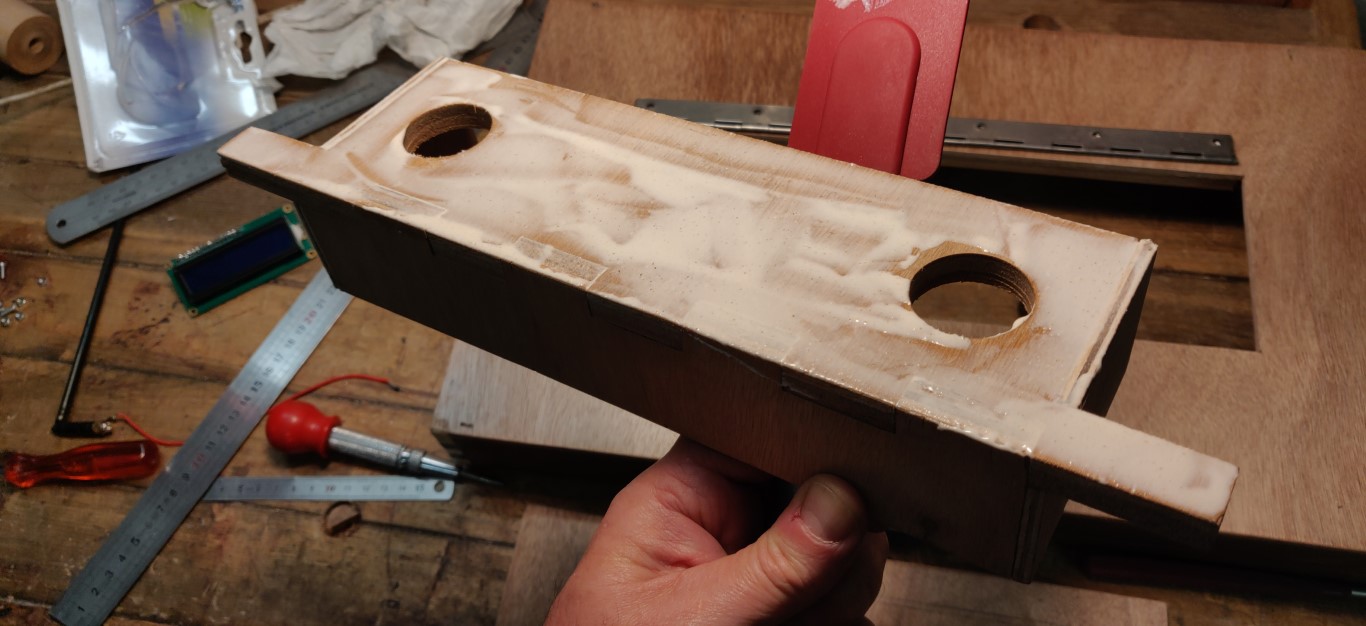

Structure bois du panneau de contrôle.

- 13 -

|

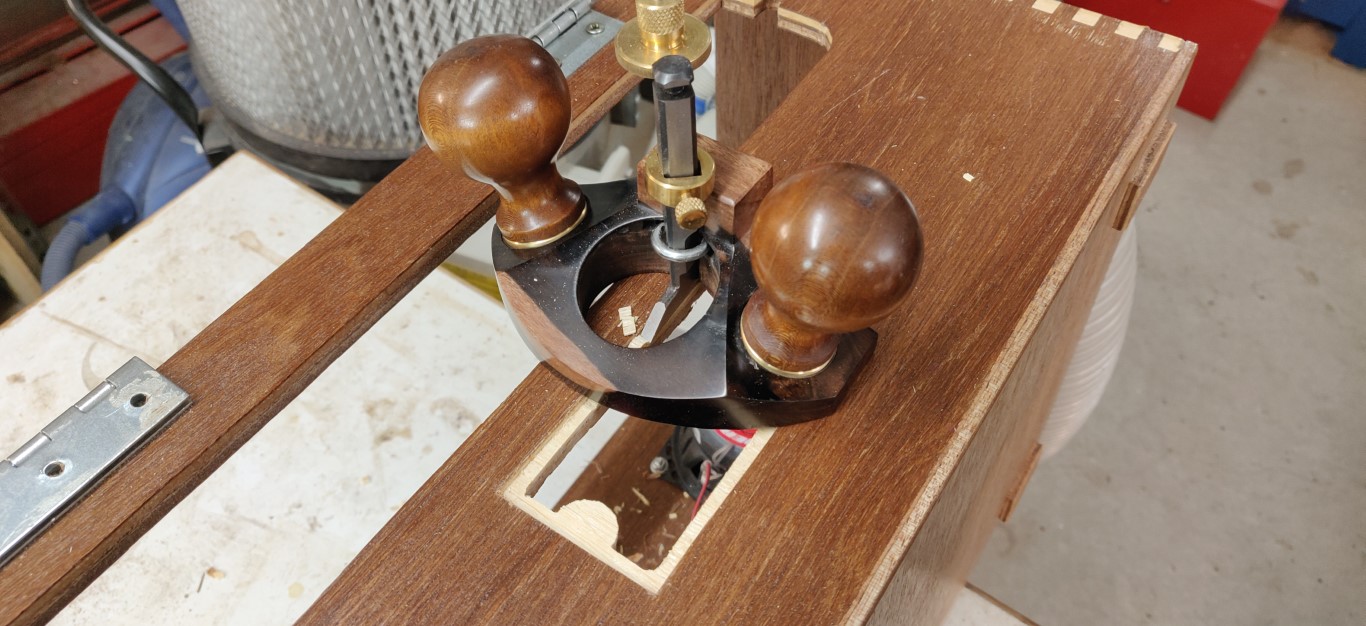

Incrustation de la plaque 12V, utilisation de ma guimbarde maison.
Voir cet article.articles.

- 14 -

|

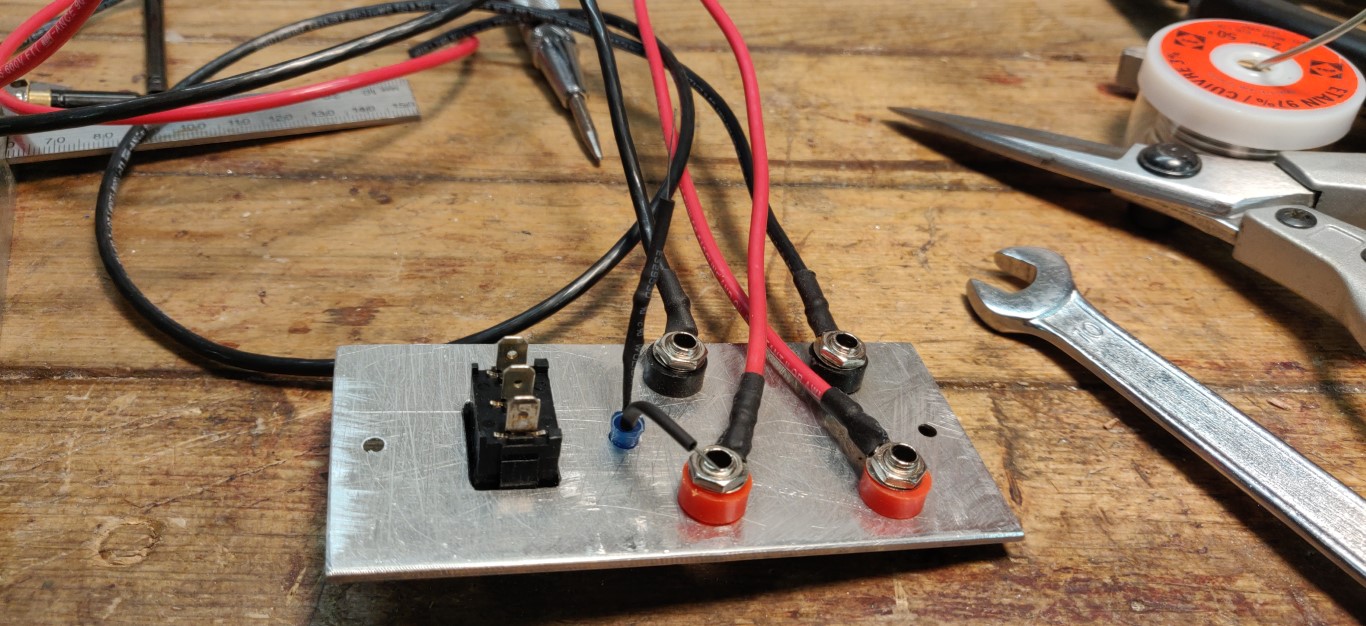

Câblage de la plaque 12V, la LED bleue est câblée avec une résistance de 470 ohms sur une des sorties 12V. L’interrupteur commande l’entrée 220 V de l’alim 12V.

- 15 -

|

La plaque montée.

- 16 -

|

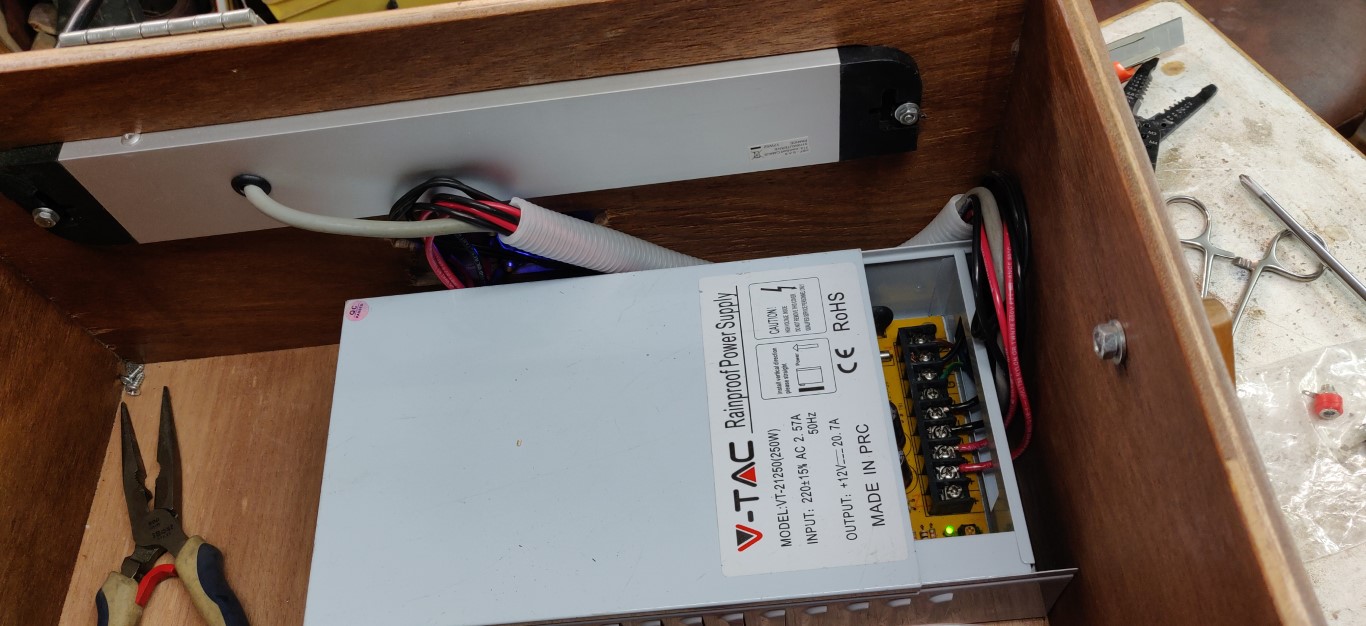

L’alimentation 12V 20A.

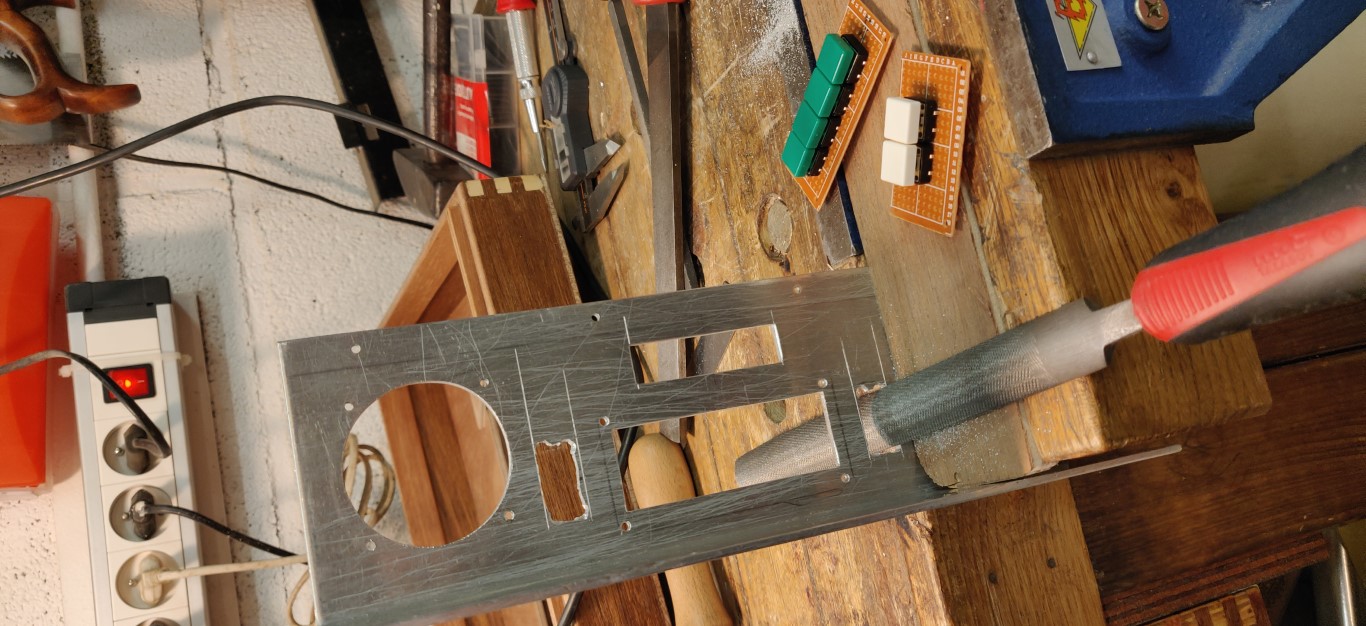

- 17 -

|

Découpe des boutons dans le panneau alu.

- 18 -

|

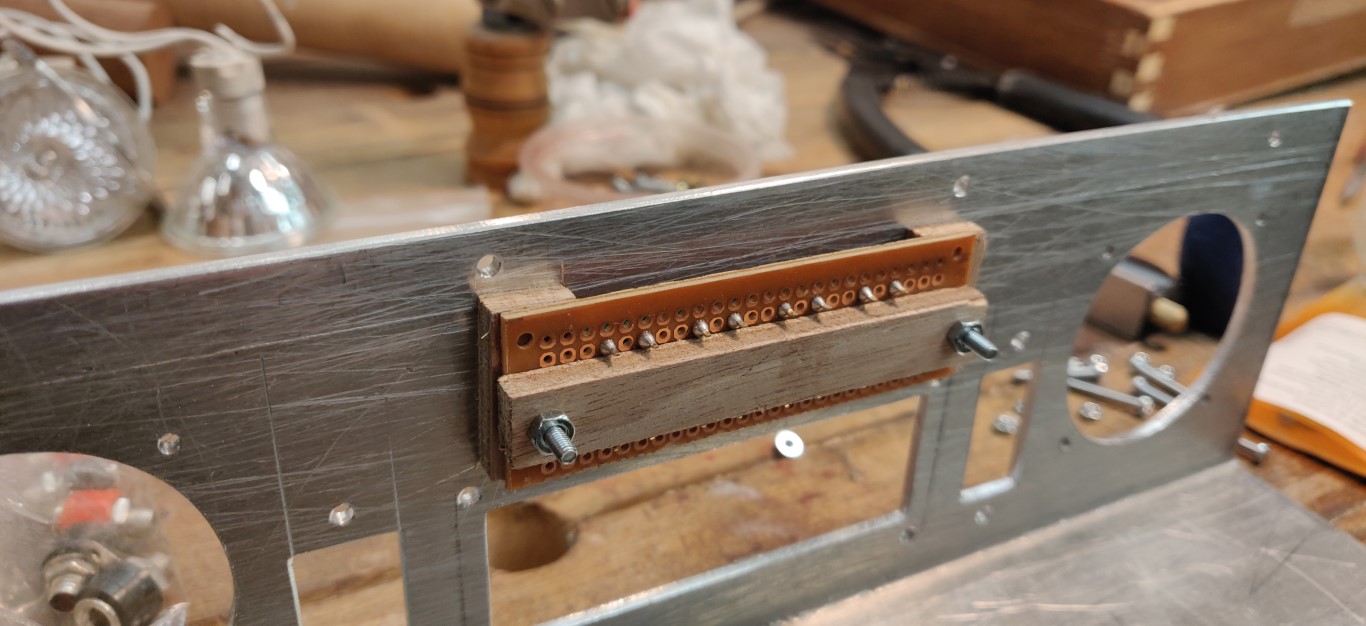

Les boutons soudés sur circuit imprimé, vissé sur le panneau avec un renfort bois.

- 19 -

|

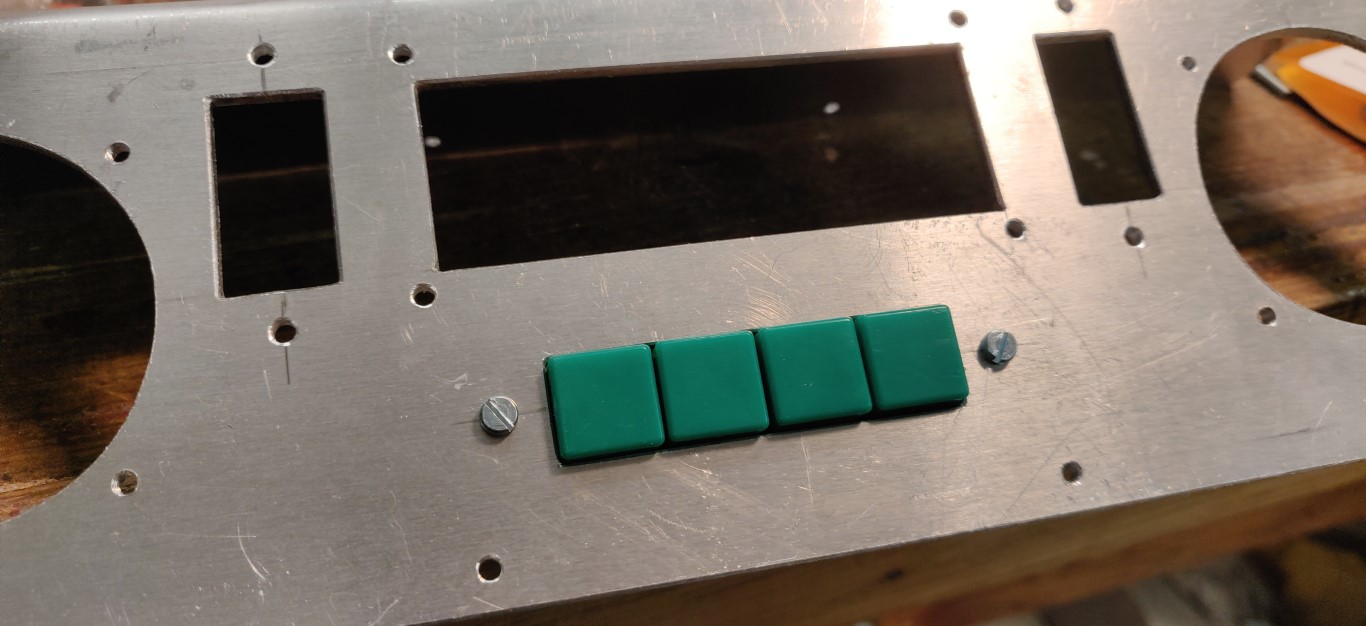

Face avant, les boutons pour le lecteur MP3.

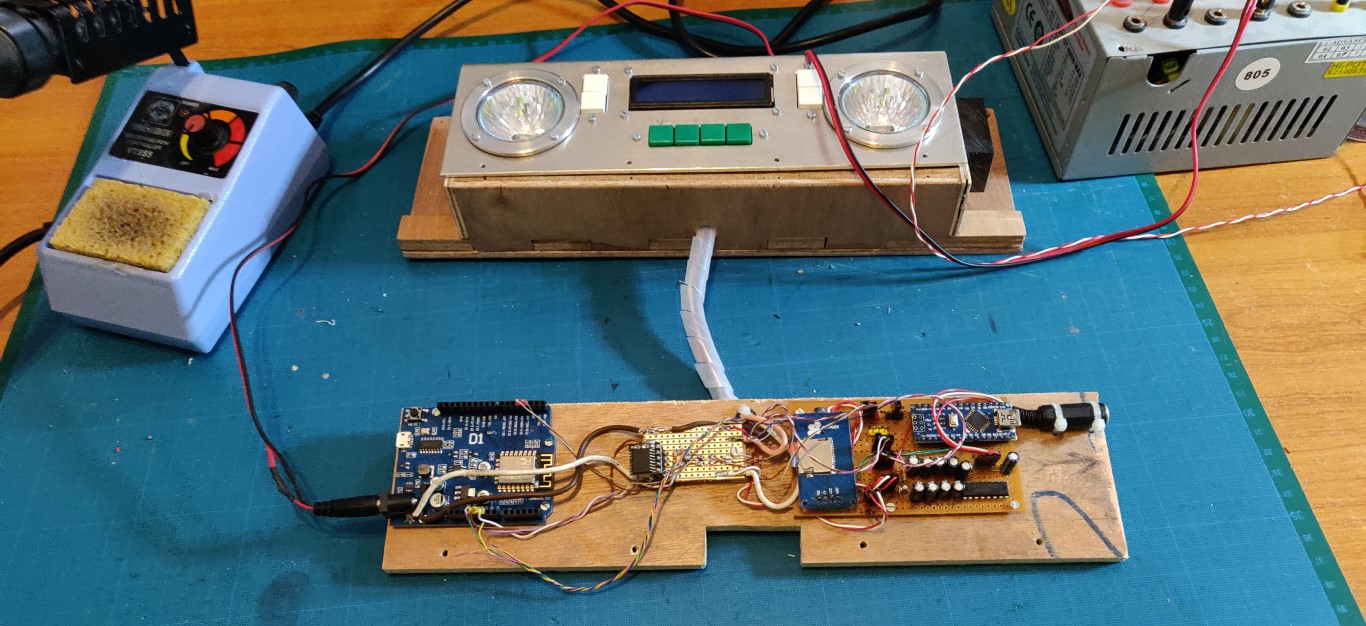

- 20 -

|

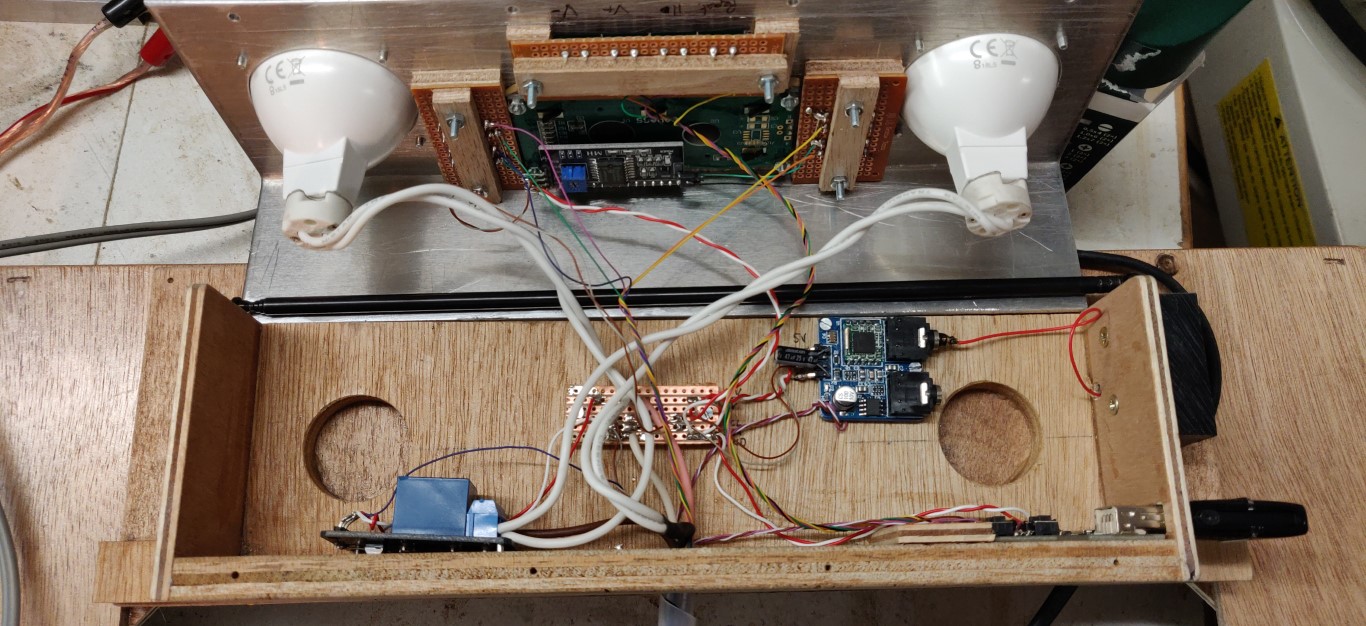

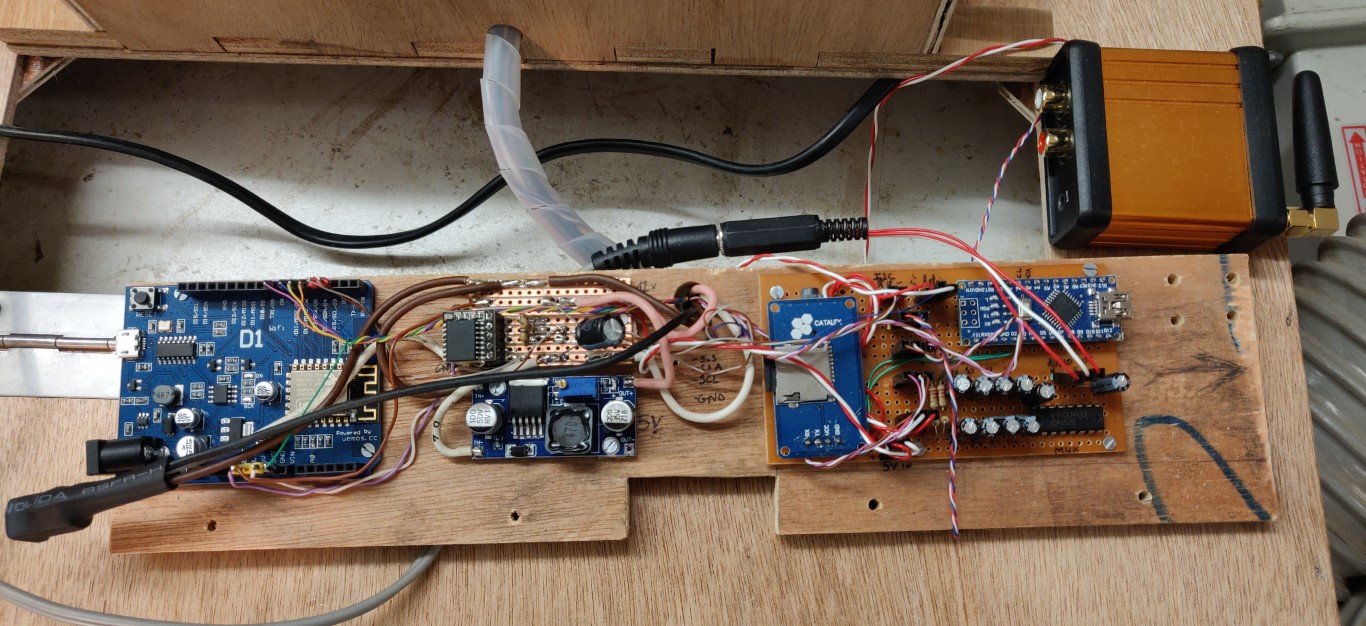

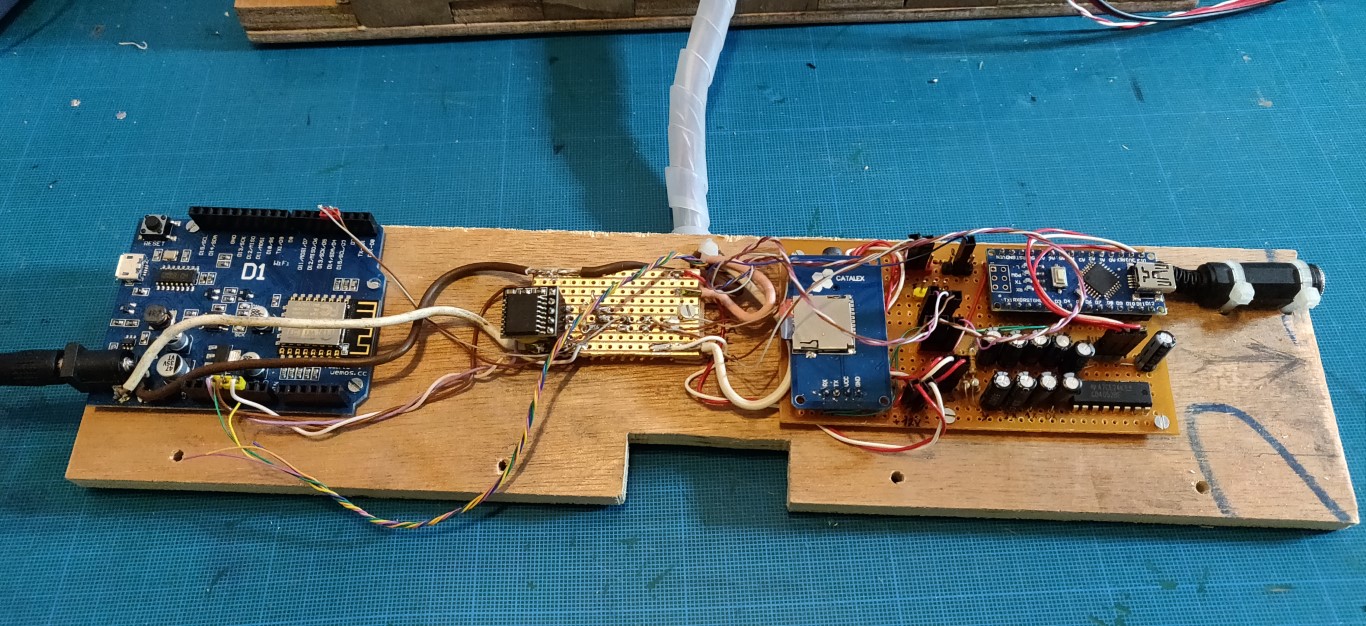

Assemblage de la partie contrôle située sous le couvercle de la boîte (pas assez de place dans le panneau de contrôle).

- 21 -

|

Câblage terminé

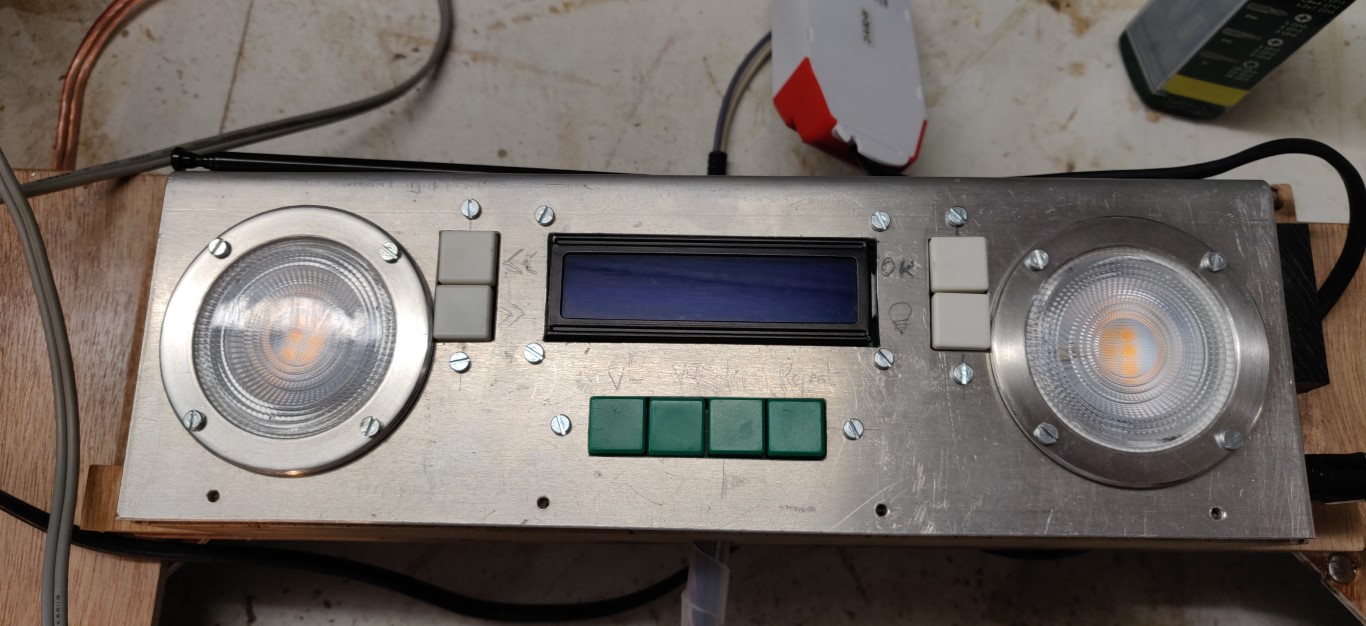

- 22 -

|

Face avant montée.

- 23 -

|

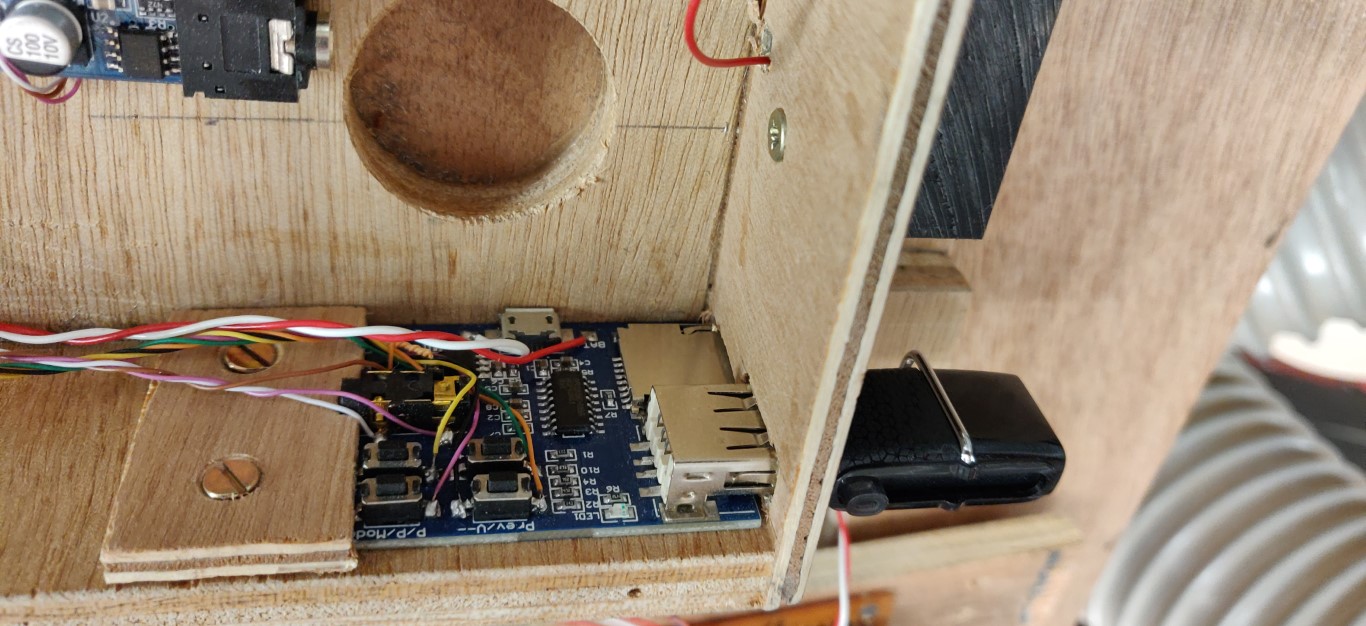

Intérieur du panneau de contrôle, le lecteur MP3.

- 24 -

|

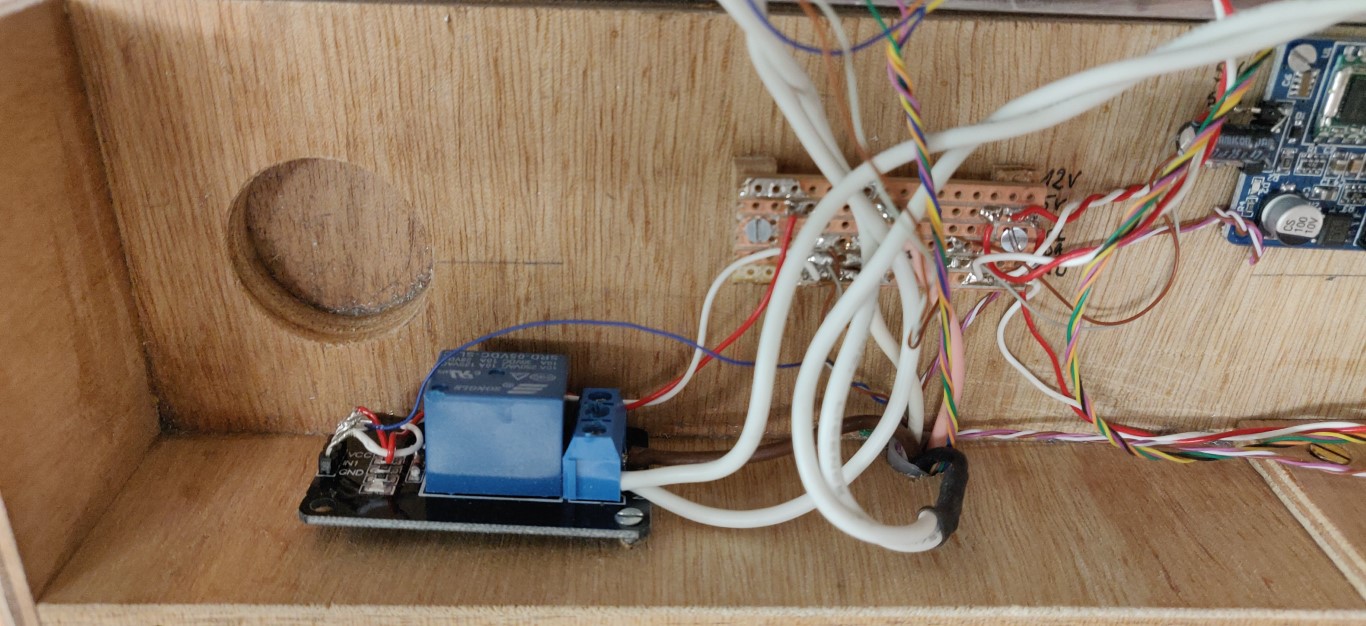

Intérieur du panneau de contrôle, le relai de contrôle des spots.

- 25 -

|

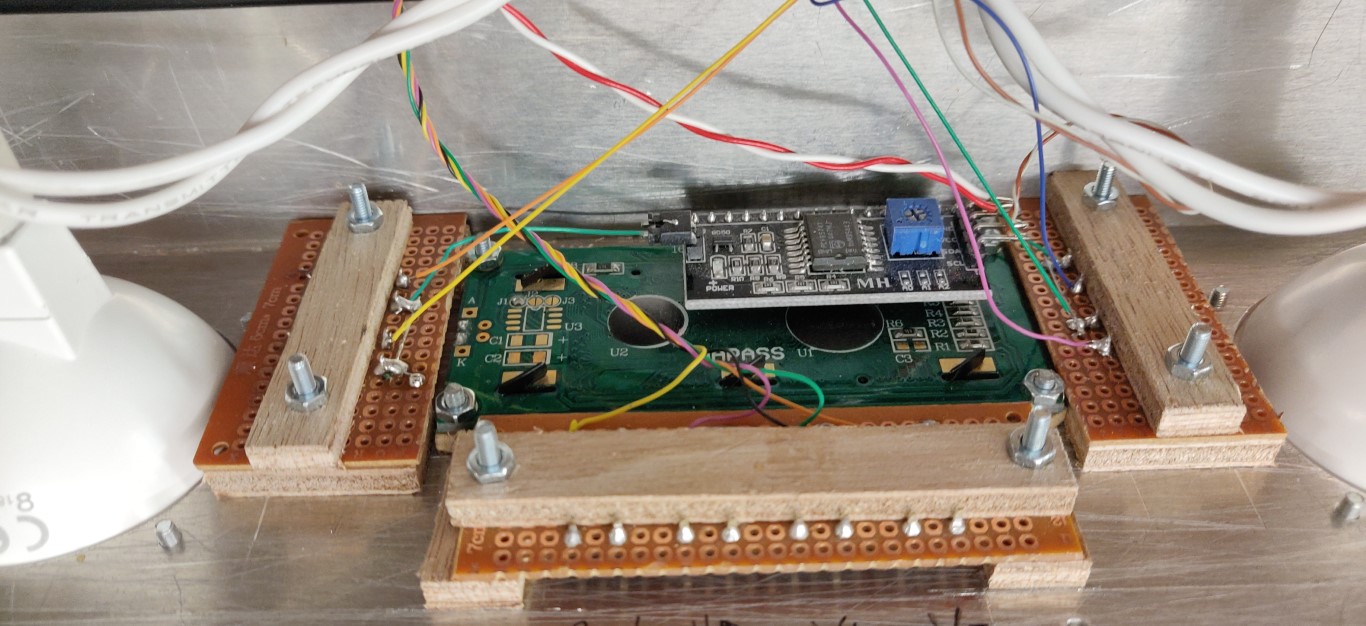

Intérieur du panneau de contrôle, l’écran LCD avec interface I2C.

- 26 -

|

Intérieur du panneau de contrôle, Le tuner FM et son antenne.

- 27 -

|

En haut à droite, le récepteur bluetooth.

- 28 -

|

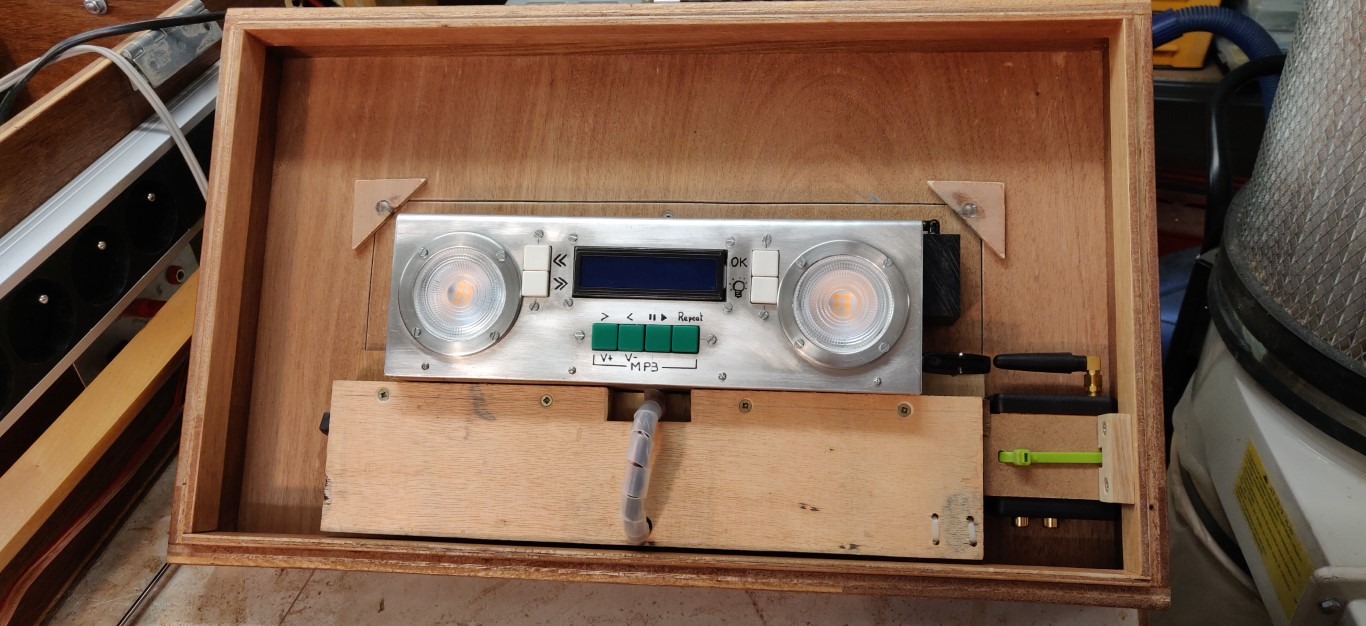

L’ensemble monté dans le couvercle de la boîte.

- 29 -

|

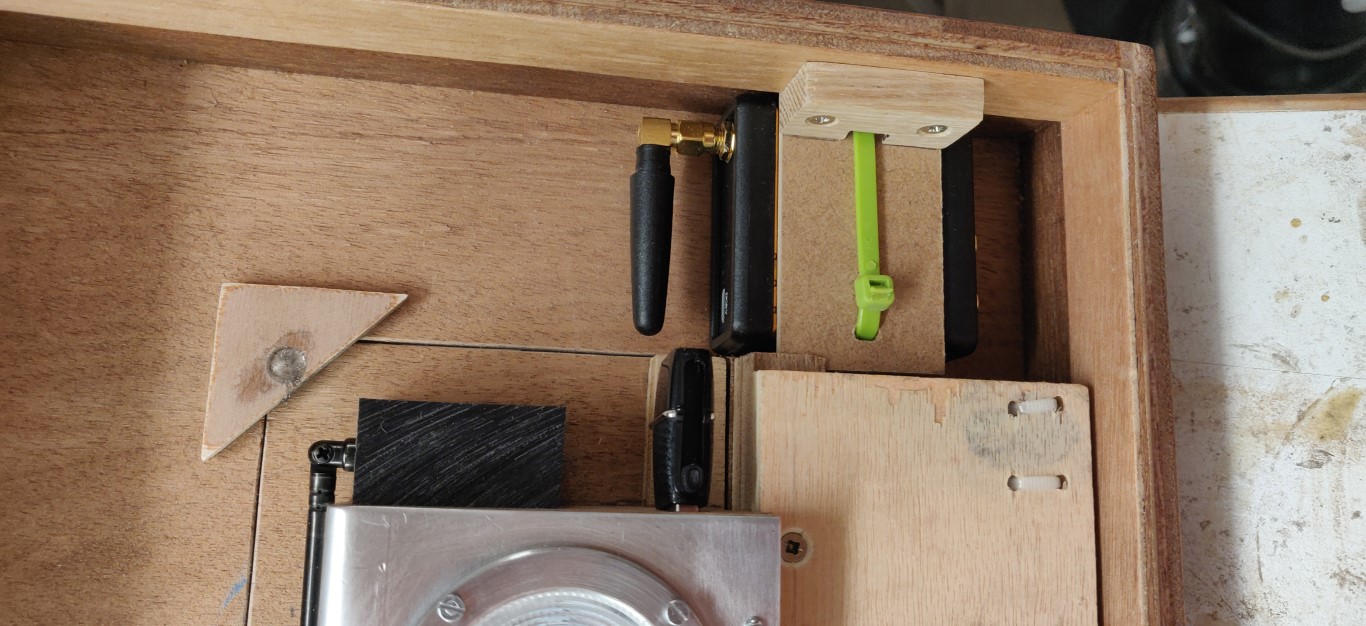

Le récepteur bluetooth.

- 30 -

|

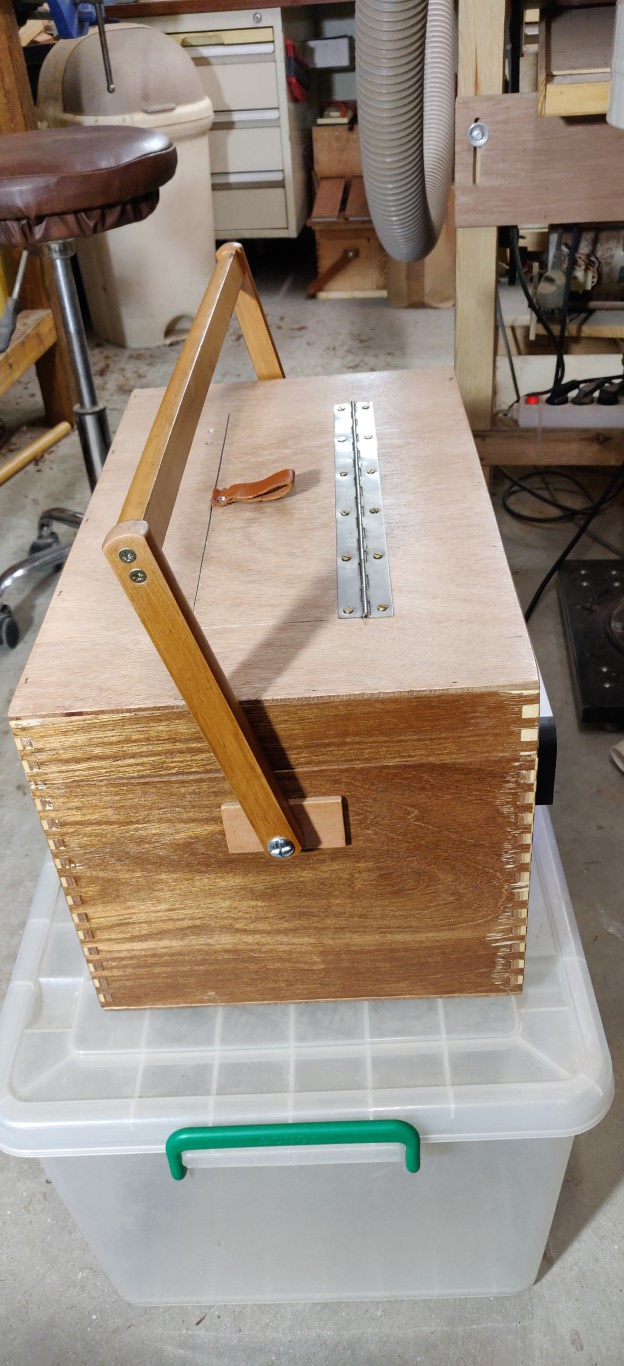

La boîte terminée.

- 31 -

|

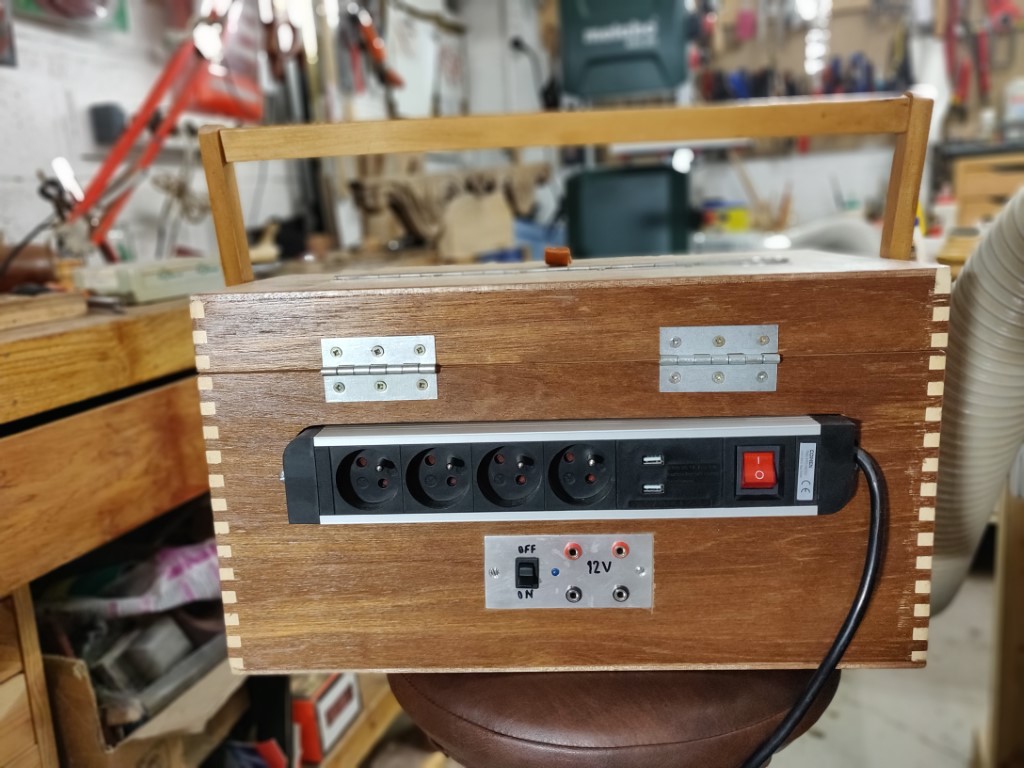

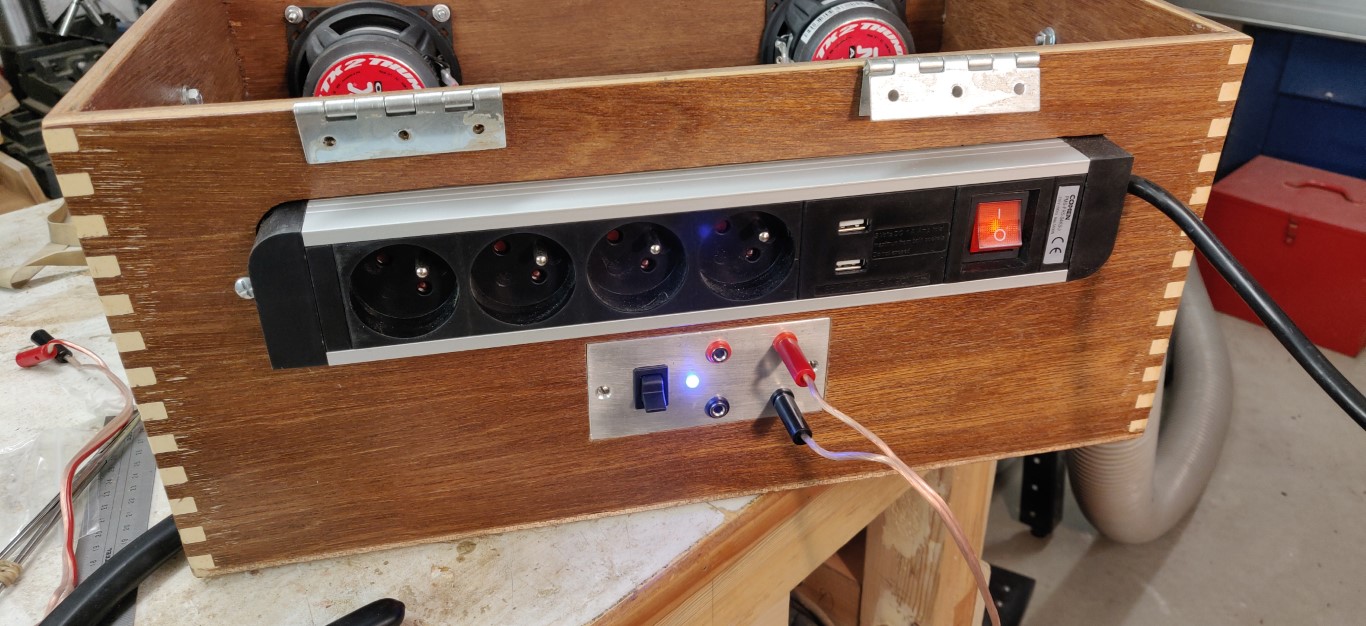

L’arrière pour l’énergie.

- 32 -

|

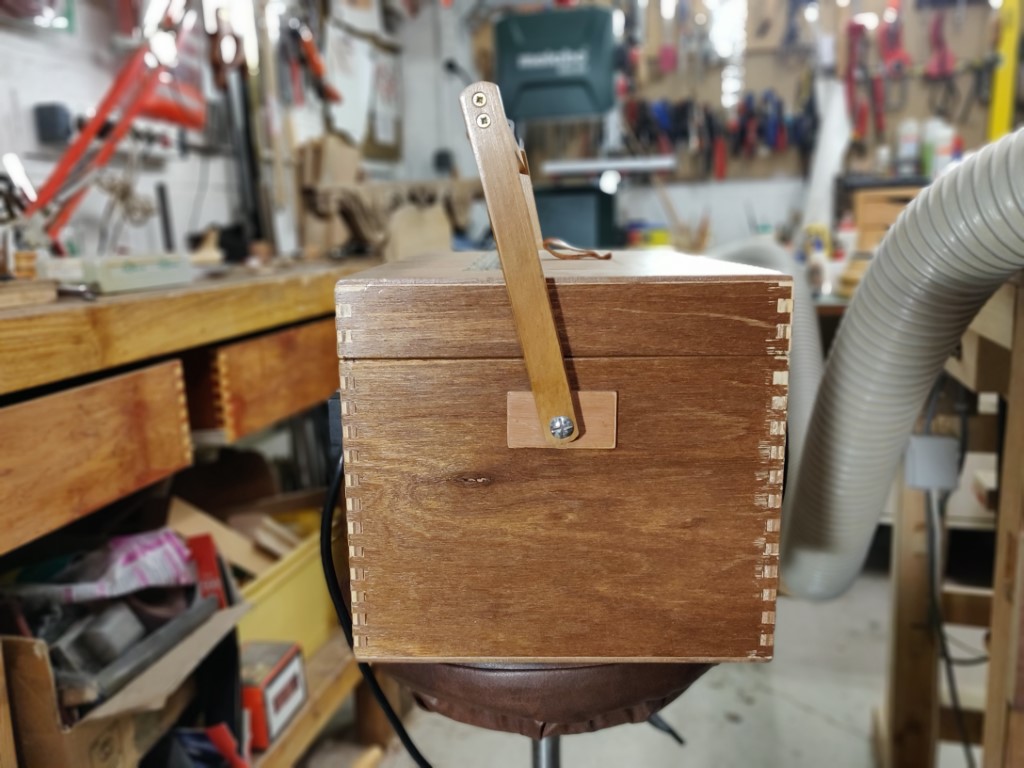

Côté

- 33 -

|

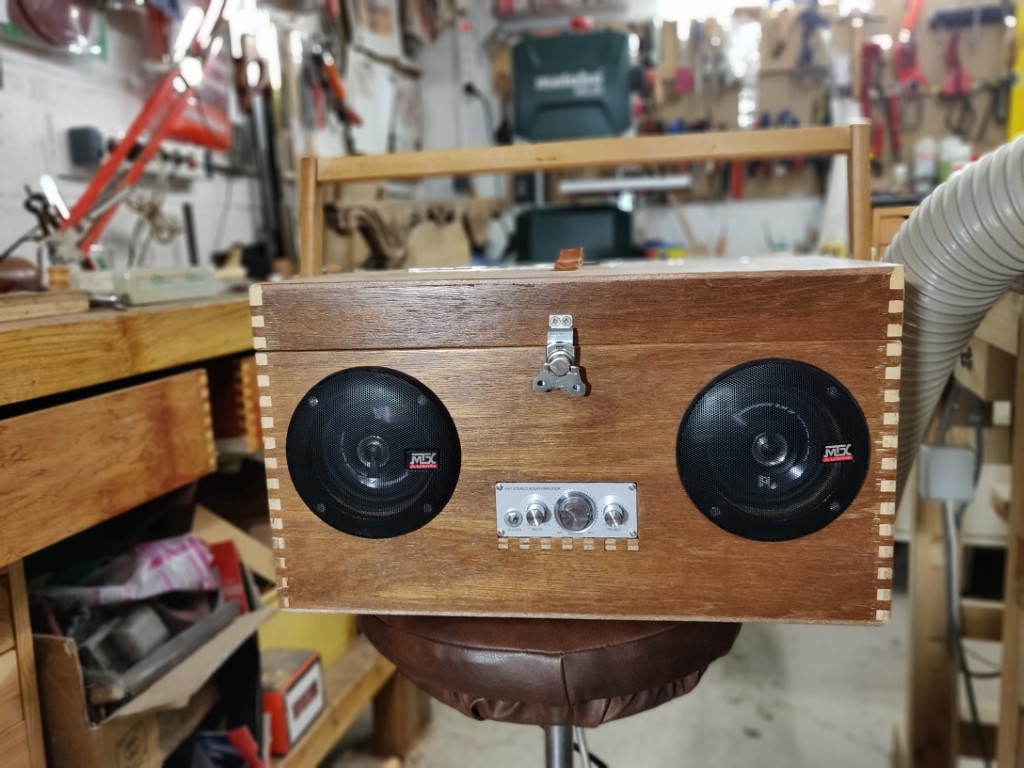

Avant, ampli 12V et enceintes de voitures.

- 34 -

|

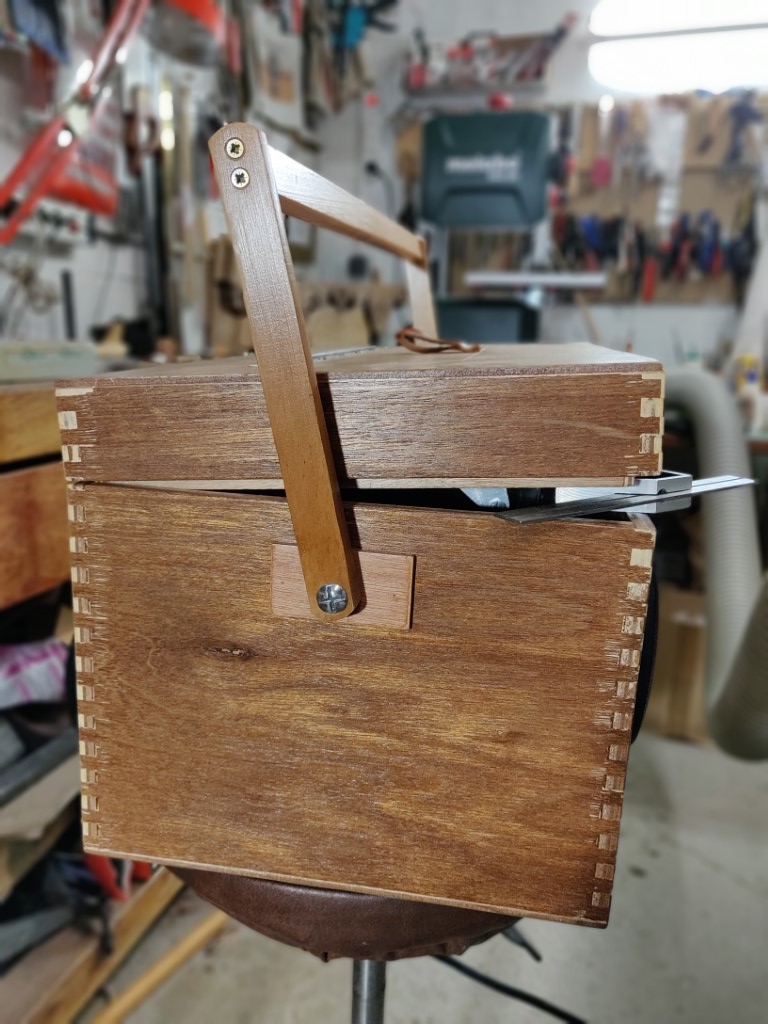

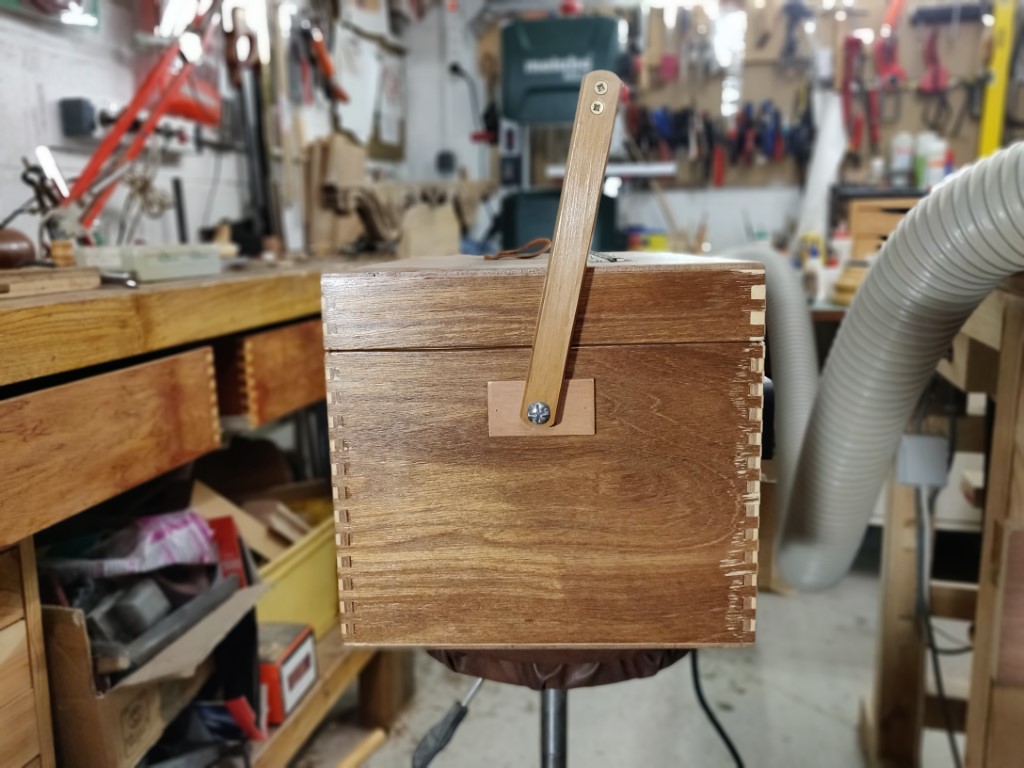

Autre côté.

- 35 -

|

Panneau de contrôle déployé.

- 36 -

|

Le couvercle avec la tirette en cuir. Deux aimants maintiennent le panneau fermé.

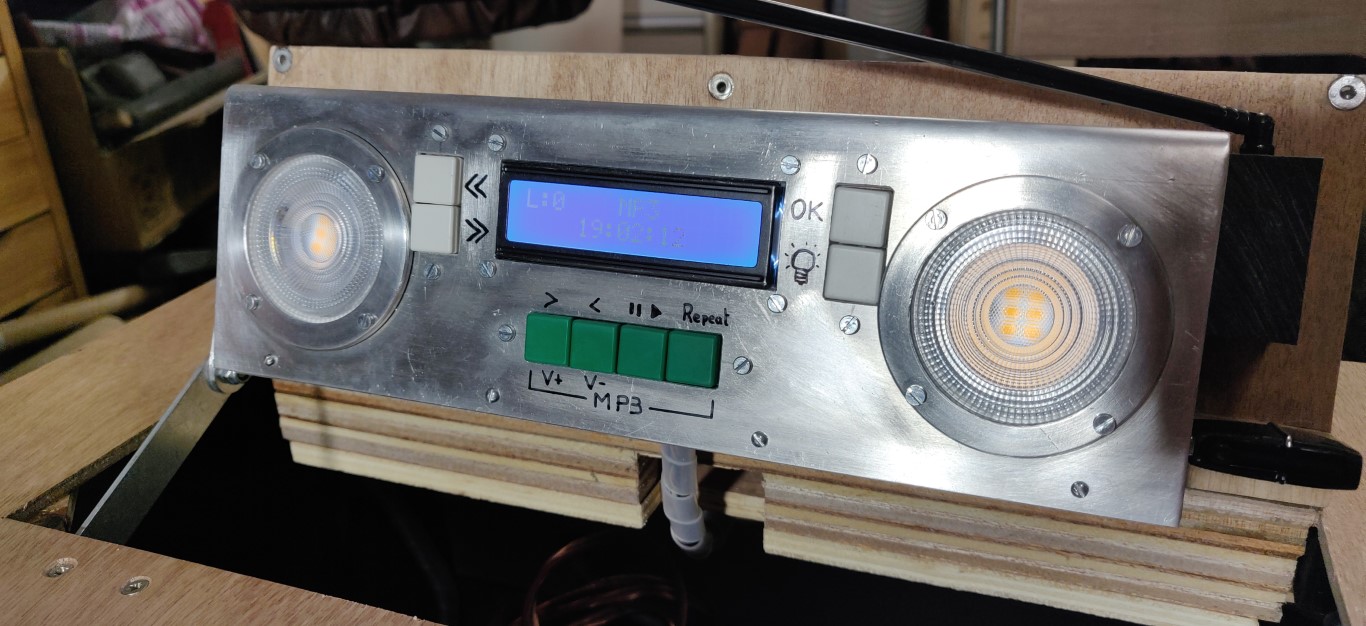

- 37 -

|

Le panneau de contrôle.

- 38 -

|

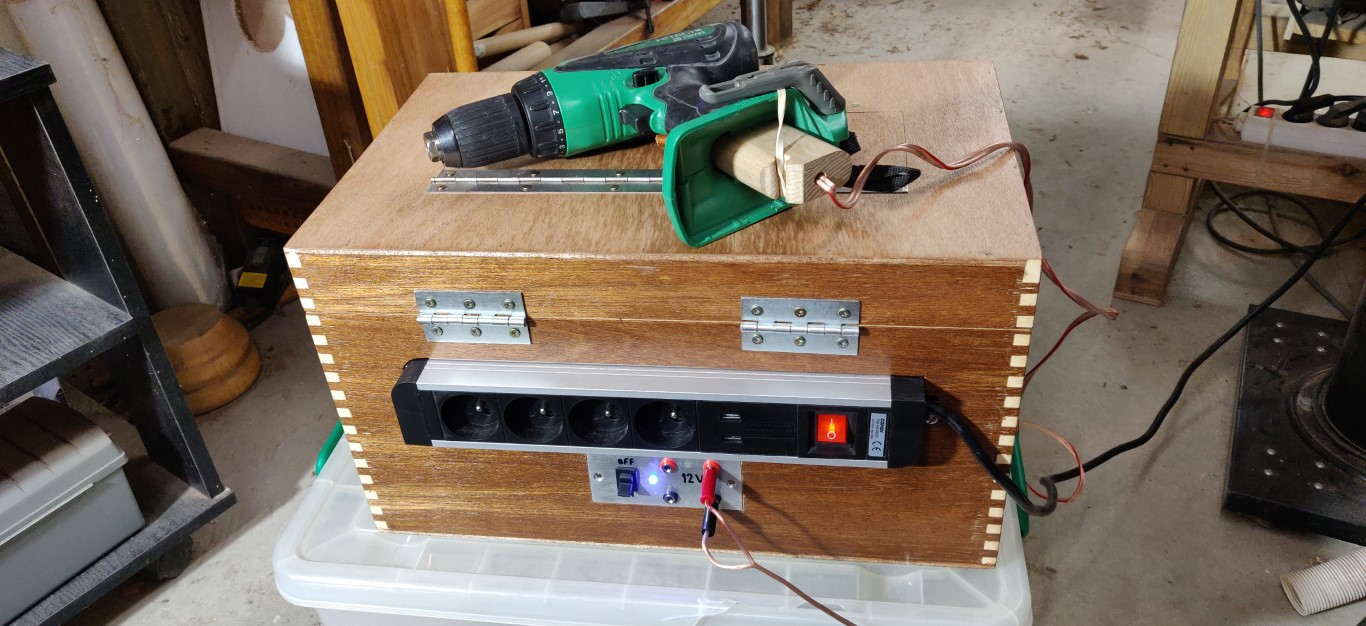

Exemple d’utilisation 12V avec ma perceuse sans file, avec fil , voir https://youtu.be/okXuf7ZuFHQ

- 39 -

|

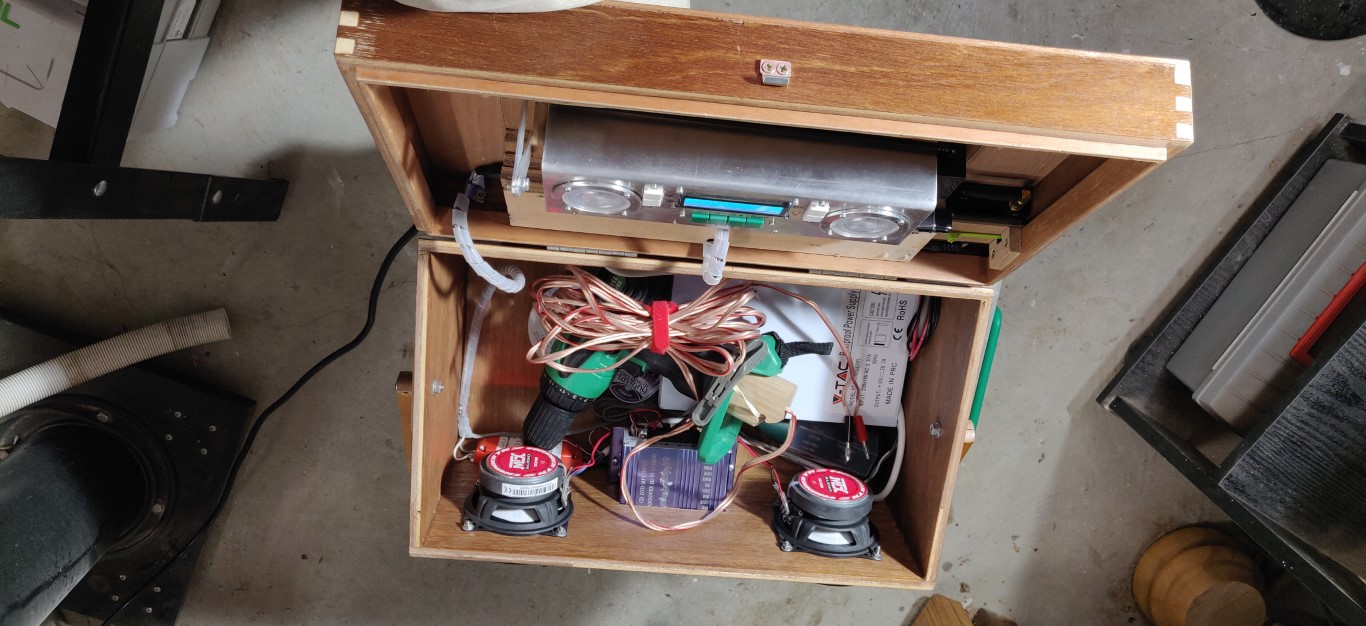

Rangement de la perceuse et ses accessoires dans la boîte.

- 40 -

|

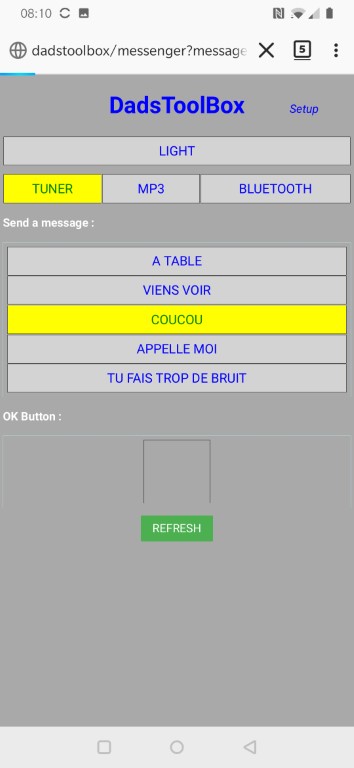

Interface Web. Le tuner est sélectionné, et le message “Coucou” est en cours de diffusion.

- 41 -

|

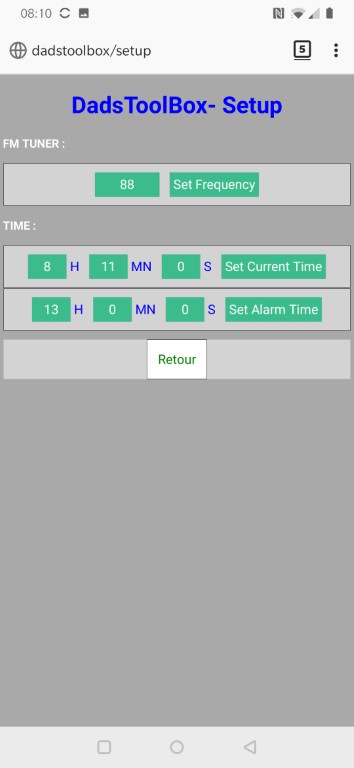

La page des réglages.

Je rappelle que je ne vends pas mes créations,
je peux en revanche vous aider à les fabriquer au besoin.

N’hésitez pas à réagir à cet article en cas de question ou vous pouvez me contacter également sur ma page Facebook.
Bon travail !

Christophe
