Alto Charles IX
Alto Charles IX
Voici le plan de mon Alto Charles IX (voir cet article).
Il s’agit d’une archive Zip contenant quatre planches au format PDF.
- Planche 1 (format A0, échelle 1:1) : vues générales :

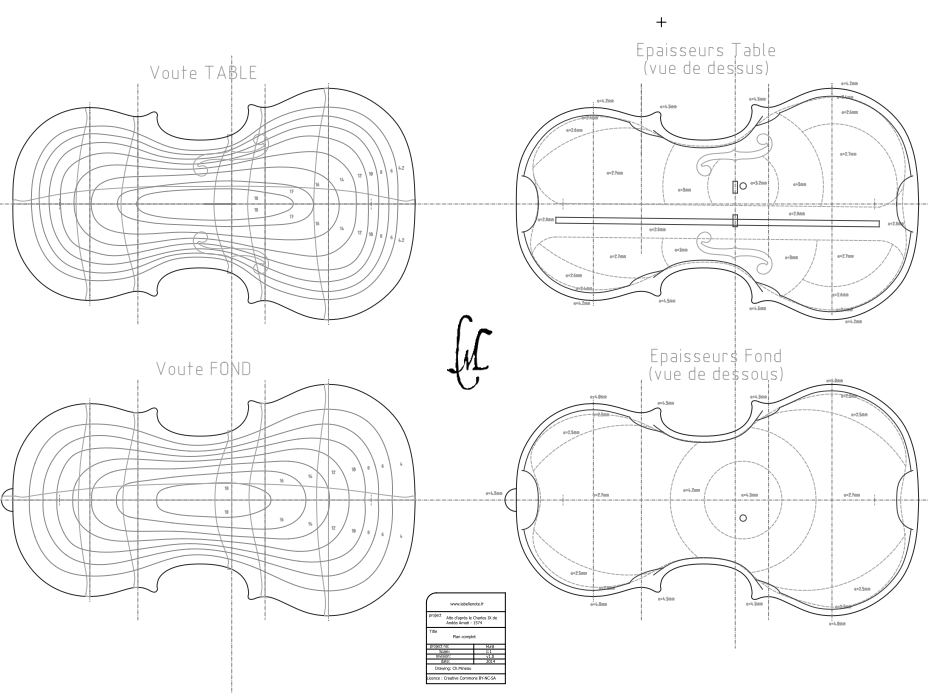

- Planche 2 (format A0, échelle 1:1) : les voutes et épaisseurs :

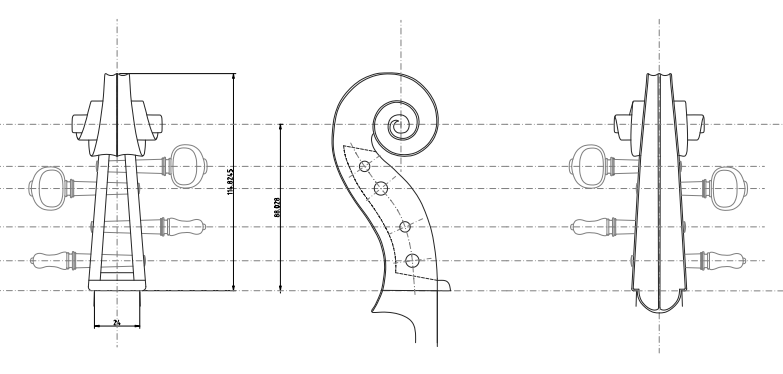

- Planche 3 (format A1, échelle 1:1) : la tête et les gabarits pour le manche :

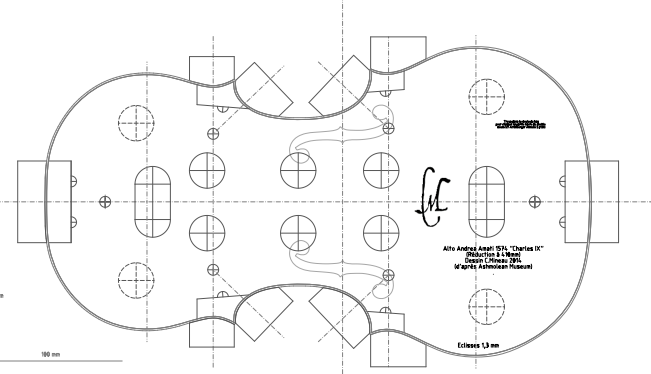

- Planche 4 (format A2, échelle 1:1) : le moule et les blocs :
Ce plan est la propriété de Christophe Mineau et est publié sous licence
Internationale Creative Commons BY-NC-SA
- Pour télécharger ce fichier : Alto_Mineau8_CharlesIX.zip
